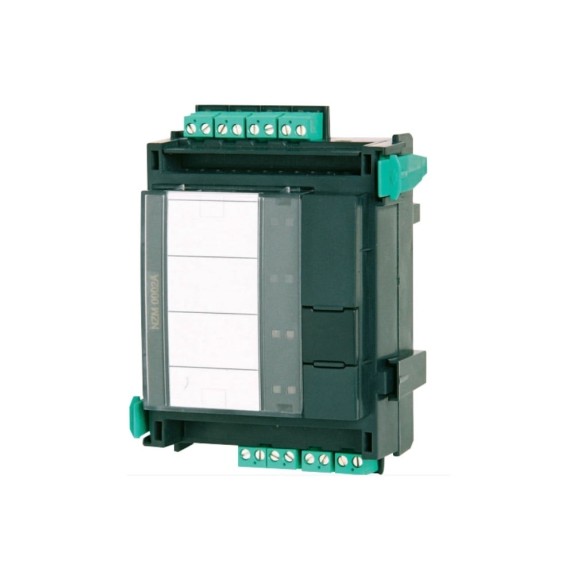

NZM 0002 A Módulo zonas dispositivos notificaci

Resumen del sistema

El modulo de areas de notificacion de aplicaciones NZM 0002 A proporciona dos lineas primarias controladas. Esto permite conectar dos lineas independientes de areas de notificacion de aplicaciones.

Conexion de los siguientes equipos:

• Sirenas
• Luces Estroboscopicas
• Bocinas

El estado de funcionamiento de cada zona se muestra mediante un LED rojo y otro amarillo.

Notas de configuracion/instalacion

Notas de configuracion/instalacion

Para que el sistema de deteccion de incendios funcione conforme a la norma EN 54-13 las lineas del dispositivo de senalacion deben estar disenadas en topologia lazo.

Piezas incluidas

• 1 Modulo de zonas de dispositivo de notificacion NZM 0002 A.
• 2 Tiras de etiquetado.
• 2 Resistencias de 3 9 kOhm.

Caracteristicas y Especificaciones

Nota: NZM 0002 A Modulo zonas dispositivos notificacion para conectar 2 lineas independientes de zonas de notificacion de aplicaciones lo que proporciona 2 lineas primarias controladas.

Numero de pedido: NZM 0002.

Principales Caracteristicas

• Control supervisado de dispositivos de senalizacion mediante la inversion de polaridad de la tension.
• Sistema listo para funcionar gracias a su tecnologia plug-and-play y a los bloques de terminales enchufables.

Especificaciones

Electricas

• Tension de entrada De 20 V CC a 30 V CC/ 5 V CC ?5 %.

Consumo de corriente maximo

• En reposo (2 zonas) 40 mA (a 24 V CC).
• Alarma (2 zonas) 65 mA (a 24 V CC).
• Tension minima de salida 20 2 V CC.
• Tension maxima de salida 29 5 V CC.
• Corriente de salida maxima para suministro de alimentacion a traves del rail 500 mA por cada linea de area de notificacion de aplicaciones (en caso de que se produzca una alarma).
• Corriente de salida maxima para suministro de alimentacion externo 2 8 A por cada linea de area de notificacion de aplicaciones (en caso de que se produzca una alarma).
• Longitud de cable maxima En funcion del tipo y numero de dispositivos de senalizacion conectados.

Mecanicos

• Elementos de funcionamiento/ indicadores 4 LED (2 rojos 2 amarillos) 2 teclas (prueba de LED).
• Material de la carcasa Plastico ABS Polylac PA766.
• Color de la carcasa Acabado satinado en antracita RAL 7016.
• Dimensiones Aprox. 127 x 96 x 60 mm.
• Peso Aprox. 135 g.

Ambientales

• Temperatura de funcionamiento permitida: De -5 C a 50 C.
• Temperatura de almacenamiento permitida: De -20 C a 60 C
• Humedad relativa permitida 95% sin condensacion
• Clase de proteccion segun IEC 60529: IP 30.
