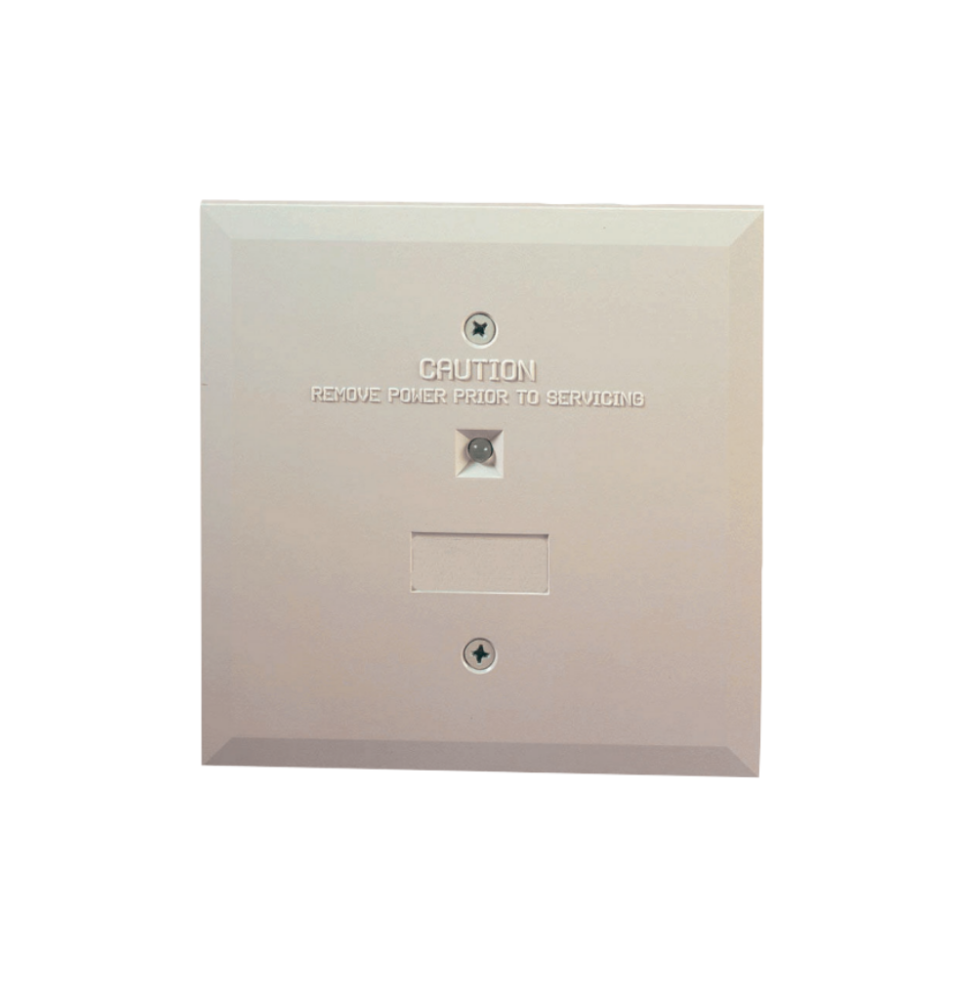

Modulo Aislador de Cortocircuito FLM325ISO

El Aislador de Cortocircuito FLM325ISO aisla la seccion del lazo SLC en cortocircuito para minimizar la perdida de dispositivos. Se ajusta a una caja electrica doble o cuadrada estandar de 4 pulgadas.

Funciones basicas

Operacion Basica

Si se produce un cortocircuito los aisladores adyacentes se activan y se encienden sus LED respectivos. Esta accion evita que todo el circuito de sondeo quede desactivado. Una vez que se resuelva el cortocircuito los aisladores FLM325ISO vuelven automaticamente al estado normal de operacion.

Retraso de la puesta en funcionamiento

Cuando se suministra energia o tras la resolucion de una situacion de cortocircuito los detectores y los dispositivos no pueden comunicarse con la central de incendios hasta que no estan suficientemente cargados. Al conectar un circuito de dispositivos o detectores a un unico FLM325ISO sin un retorno de circuito de lazo opcional (Clase B estilo 4) se produce un retraso aproximado de 30 segundos en la puesta en funcionamiento debido a que el FLM325ISO debe cargar primero los dispositivos que estan conectados al circuito de sondeo. Durante el proceso de carga el LED permanece encendido.

Indicador de estado

En caso de producirse un cortocircuito el aislador se activa y el LED amarillo se enciende.

Certificados y homologaciones

Region Certificacion

EE.UU.

• UL UOXX: Control Unit Accessories System (ANSI/UL 864).
• CSFM 7300-1615:230.
• FDNYCoA 6034.

Planificacion

Informacion sobre Compatibilidad

Los siguientes productos son compatibles con el Aislador de Cortocircuito FLM325ISO:

Centrales de Incendios

• FPA1000-UL: Central de Incendios Compacta.

Cableado Clase A Estilo 7

El Aislador de Cortocircuito FLM325ISO puede colocarse entre dos dispositivos cualquiera en el lazo SLC. En caso de producirse un corto circuito en el lazo SLC los dos aisladores adyacentes (los mas cercanos a izquierda y derecha de la seccion afectada) se activan y sus indicadores LED respectivos se encienden. Todos los dispositivos situados entre los dos aisladores de cortocircuito activos se desconectan del lazo. De este modo se evita el fallo de todo el lazo. Tras la resolucion de la condicion de cortocircuito el FLM325ISO vuelve al estado normal y la central de incendios restablece por completo el lazo a su estado de normal de operacion.

Cableado Clase B Estilo 4

El Aislador de Cortocircuito FLM325ISO puede colocarse entre dos dispositivos cualquiera en el lazo SLC. En caso de producirse un cortocircuito en el lazo SLC el aislador mas cercano a la seccion afectada se activa y el LED correspondiente se enciende. Todos los dispositivos situados a continuacion de la seccion cortocircuitada se desconectan. Tras la resolucion de la condicion de cortocircuito el FLM325ISO restablece automaticamente el lazo por completo a su estado normal de operacion.

Cableado

Nota: Todos los cableados deben cumplir los codigos ordenanzas y normativas locales.

• 1.- Realice el cableado del modulo de acuerdo con las ilustraciones y diagramas de conexiones correspondientes.
• 2.- Fije el modulo a una caja electrica certificada (suministrada por el instalador).

Piezas incluidas

Cant. Componente

• 1 FLM325ISO Aislador de Cortocircuito.
• 1 Placa de pared.
• 1 Paquete de documentacion.

Nota: Modulo Aislador de Cortocircuito FLM325ISO

Aislador de Cortocircuito Aisla la seccion del lazo SLC en cortocircuito para minimizar la perdida de comunicacion.

Numero de pedido: FLM-325-ISO

Principales caracteristicas

• Verificacion automatica de la linea de DCP para detectar cortocircuitos.
• La tension nominal de los contactos es de 1 A a 30 VCC.
• Puede colocarse en cualquier ubicacion del lazo SLC.
• 256 dispositivos por lazo como maximo para la Clase A (Estilo 7).
• LED amarillo que indica el estado de la linea de DCP.

Especificaciones

Datos electricos

• Tension de Entrada 17 VCC a 41 VCC.

Consumo de Corriente

• En reposo 0 27 mA.
• En funcionamiento (LED activado) 10 mA.

Datos mecanicos

• Dimensiones (Al. x An. x Pr.) (11 9 cm. x 10 7 cm. x 3 6 cm.
• 4 7 pulg. x 4 2 pulg. x 1 4 pulg.).
• Peso 39 7 g. (1 4 onzas).
• Indicacion por LED Amarillo.
• Maximo numero por lazo 127.

Condiciones Ambientales

• Temperatura de Operacion De 0 C a 49 C (de 32 F a 120 F).
• Humedad Relativa 90 % sin condensacion.
