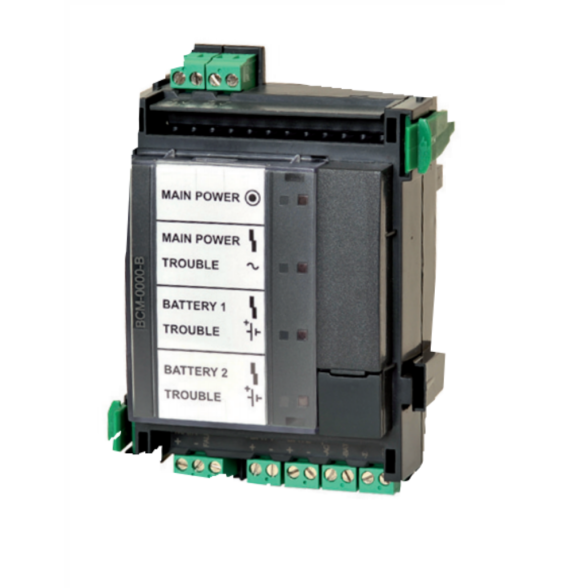

Modulo Controlador de Baterias BCM-0000-B

Resumen del sistema

de todo el panel de control. Controla la carga de hasta cuatro baterias (de 12 V/24 Ah a 12 V/26 Ah o de 12 V/36 Ah a 12 V/45 Ah). La carga se acciona segun la temperatura y el tiempo.

La tecla tiene tres funciones dependiendo del estado del modulo controlador de baterias:

• La prueba de LED del modulo se activa pulsando la tecla.
• La tecla inicia la carga de las baterias si la tension de las mismas se encuentra entre 18 V y 21 V. Se requiere un suministro de alimentacion de red.
• El restablecimiento de las salidas de 24 V. Si se produce un error se desactivara la salida.

Planificacion y Piezas incluidas

Planificacion

• No utilice las salidas de 24 V con cableados en paralelo.
• En caso de sistemas FPA-5000 con el controlador de la central MPC xxxx A debe utilizarse un modulo controlador de baterias BCM 0000 A.

Piezas incluidas

• 1 Modulo controlador de baterias BCM-0000-B .1
• Juego de cables con 2 cables de conexion: BCM/bateria (90 cm) y bateria/bateria (17 cm)
• Nota: Si las baterias estan colocadas en una carcasa de fuente de alimentacion es necesario el juego de cables CBB 0000 A

Caracteristicas y Especificaciones

Nota: BCM-0000-B Modulo Controlador de Baterias

Este supervisa la fuente de alimentacion de la central de incendios y la carga de las baterias.

Numero de pedido: BCM-0000-B

Principales caracteristicas

• Dos salidas de tension de 2 8 A a 24 V cada una de ellas.
• Control y carga de baterias con control de temperatura conforme a la norma EN 544:1997/ A2:2006.
• Sistema listo para funcionar gracias a su tecnologia plug-and-play y a los bloques de terminales enchufables.

Especificaciones

Electricas

Tension de entrada: De 20 4 V CC a 30 V CC.

Consumo de corriente

• En reposo 25 mA.
• Averia 40 mA.

Salidas de tension

• 2 salidas conmutables 24 V (20 4 - 30 V) 2 8 A almacenadas por bateria (programable).

Corriente maxima del modulo Max. 6 A

• A los carriles de la central (PRS 0002 A/ PRD 0004 A) Max. 6 A.
• De las salidas Max. 5 6 A (2 x 2 8 A no en cableado paralelo).
• Resistencia maxima de la bateria (umbral de averia) 430 m.

Capacidad permitida de las baterias

• Con 2 baterias 24 26 Ah 36 45 Ah .
• Con 4 baterias 48 52 Ah 72 90 Ah.

Mecanicas

• Material de la carcasa: Plastico ABS Polylac PA-766 (UL94 V0).
• Color de la carcasa Acabado satinado en antracita RAL 7016.
• Dimensiones Aprox.: 127 x 96 x 60 mm (5 x 3 8 x 2 4 pulg.)

Elementos de funcionamiento/indicadores

• 1 LED verde Encendido.
• 3 LED amarillos Averia de alimentacion/bateria 1/bateria 2.
• 1 tecla Las baterias se cargan a V < 21 V y las unidades centrales se inician con la corriente de las baterias.

Peso

• Sin embalaje Aprox. 195 g (6 9 onzas).
• Con embalaje Aprox. 340 g (12 onzas).

Ambientales

• Temperatura de funcionamiento permitida: De -5 C a 50 C (de 23 F a 122 F).
• Temperatura de almacenamiento permitida: De -20 C a 85 C (de -13 F a 185 F).
• Humedad relativa permitida: 95% sin condensacion.
• Clase de proteccion: segun IEC 60529 IP 30.
