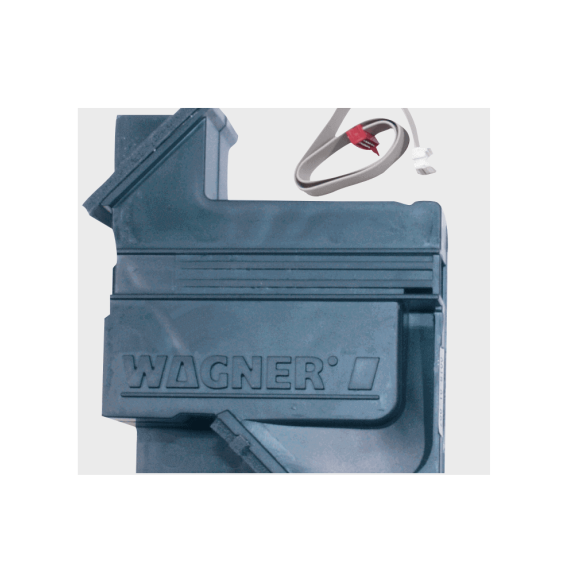

DMTT10(25) Modulo detector

para detectores de aspiracion de humos de la serie FAS420 con una sensibilidad max. por oscurecimiento de luz de 0 1 %/m (0 25 %/m)

Numero de pedido DM-TT-10(25)

Los detectores de aspiracion de humos de la serie FAS420 estan especialmente disenados para conectarse directamente a la version LSN improved de la red de seguridad local con las caracteristicas del sistema ampliadas. Se trata de sistemas de deteccion de incendios activos para la deteccion precoz de incendios en el control de zonas y equipos asi como para el control de unidades y conductos de aire acondicionado. Disponen de la ultima tecnologia de deteccion. Su resistencia a la contaminacion la compensacion de temperatura de las senales del sensor y la inicializacion en relacion con la presion de aire garantizan un funcionamiento fiable incluso en condiciones ambientales extremas. Los modelos SL cuentan con un ventilador muy silencioso idoneo para zonas en las que es importante evitar los ruidos como por ejemplo hoteles hospitales y oficinas. El ruido se ha reducido a 38 dB(A) y con un aislante acustico adicional podria reducirse hasta los 34 dB(A).

Se deben utilizar los modulos detectores identificados como DM-TT-50(80) DM-TT-25 y DM-TT-01(05) para los detectores de aspiracion de humos

siguientes:

• TITANUS TOPSENS TT-1 y TITANUS TOPSENS TT-2
• FAS-420-TP1 FAS-420-TP2 FAS-420-TT1 y FAS-420-TT2.

Caracteristicas

• Diagnostico sencillo mediante codigo flash en el modulo detector

Descripcion del Sistema

1. Sistema de tuberias/entrada de aire
2. Orificios para muestras de aire
3. Carcasa
4. Modulo detector con sensor de flujo de aire
5. Unidad de aspiracion
6. Salida de aire

Funciones

La unidad de aspiracion toma muestras de aire de la zona de control mediante un sistema de tuberias con orificios definidos para muestras de aire y las transfiere al modulo detector.

En funcion de la sensibilidad de respuesta del modulo detector empleado el detector de humo por aspiracion activa una alarma si se alcanza una densidad de humo determinada. Esta alarma aparece en el LED de alarma de la unidad y se transmite a la CDI.

Un sensor de flujo de aire comprueba el sistema de tuberias conectado para detectar fugas y obstrucciones.

El procesamiento de senales inteligente LOGICSENS compara el nivel de humo medido con variables de perturbacion conocidas y determina si se trata de una alarma verdadera o falsa. Se pueden seleccionar distintos tiempos de retardo de visualizacion y transmision de alarmas y fallos.

En cada modulo detector se controla la contaminacion el fallo de las senales y la extraccion del dispositivo. Los fallos de funcionamiento asi como ciertos estados de los dispositivos se indican empleando varios codigos de parpadeo de los LED de la placa electronica del modulo detector.

Un mensaje de averia se resetea mediante la central de incendios conectada. Los mensajes de alarma y averia se resetean mediante la red de seguridad local LSN de forma simultanea con la linea del detector.

Hay tres modulos detectores distintos para los detectores de aspiracion de humos de la serie FAS420. Estos modulos tienen distintas sensibilidades de reaccion:

Nota

La sensibilidad depende de las medidas obtenidas durante las pruebas de incendios estandar (medida anterior entre parentesis).

Los FAS420TP2 FAS420TT2 FAS420TP2SL y FAS420TT2SL funcionan con dos modulos de deteccion.

Se pueden conectar dos sistemas de tuberias de muestra para controlar dos zonas. Si se controla una sola zona con dos sistemas de tuberias se puede implementar la funcion de doble deteccion. La conexion a las centrales de incendios FPA5000 y FPA1200 asi como la programacion mediante FSP5000RPS tambien admiten la dependencia de dos zonas.

Informacion reglamentaria

Informacion reglamentaria

Notas de configuracion/instalacion

Diseno del sistema de tuberias

• En la planificacion hay que distinguir entre control de area y control de equipo.
• Se pueden utilizar tuberias de PVC y tuberias de aspiracion libres de halogenos.
• Para el control de equipos se recomienda utilizar tuberias libres de halogenos.
• El sistema de tuberias para muestras de aire debera disponerse de tal forma que sea capaz de detectar cualquier incendio en su etapa inicial.
• El diseno de los sistemas de tuberias con orificios para muestras de aire debe ser siempre simetrico (desviacion de ?10%).
• Si los elementos estructurales imposibilitan mantener esta simetria se aplican las siguientes condiciones:

El numero de orificios para muestras de aire y la longitud del ramal de tuberia mas corto y mas largo del sistema de tuberias no puede exceder de un ratio de 01:02.

La distancia entre los orificios para muestras adyacentes de la tuberia de aspiracion debe coincidir (desviacion max. ? 20%).

Los diametros de los orificios para muestras de aire estan determinados por separado para cada ramal de la tuberia. Los diametros dependen del numero total orificios para muestras de aire del ramal de aspiracion.

• Para tuberias con un diametro de 40 mm se establecen distancias mayores entre el detector de aspiracion de humos y la tuberia de aspiracion.
• Dependiendo de la disposicion geometrica de la zona se emplea un sistema de tuberias en I en U en M o en doble U.

Diseno de la tuberia de aspiracion

Los sistemas de tuberias de aspiracion se fabrican segun las especificaciones de diseno con los componentes de tuberia comunes asi como componentes para aplicaciones especiales por ejemplo separadores de humedad o barreras antideflagrantes.

Todos los orificios para los sistemas de aspiracion de humos tienen un diametro de 10 mm y se implementan los orificios de aspiracion exactos por medio de las peliculas reductoras de aspiracion patentadas. Para cada orificio de aspiracion debe suministrarse una pelicula reductora de aspiracion con el diametro de perforacion y lamina indicadora correspondientes.

Nota

Para las aplicaciones en zonas en las que se necesita un sistema de soplado (por ejemplo zonas con bajas temperaturas o zonas con altos niveles de acumulacion de polvo) puede adquirirse por separado reductores de aspiracion especiales con clips de plastico.

Especificaciones clave

Peso (g): 130 G

DMTT10(25) Modulo detector

para detectores de aspiracion de humos de la serie FAS420 con una sensibilidad max. por oscurecimiento de luz de 0 1 %/m (0 25 %/m)

Numero de pedido DM-TT-10(25)
