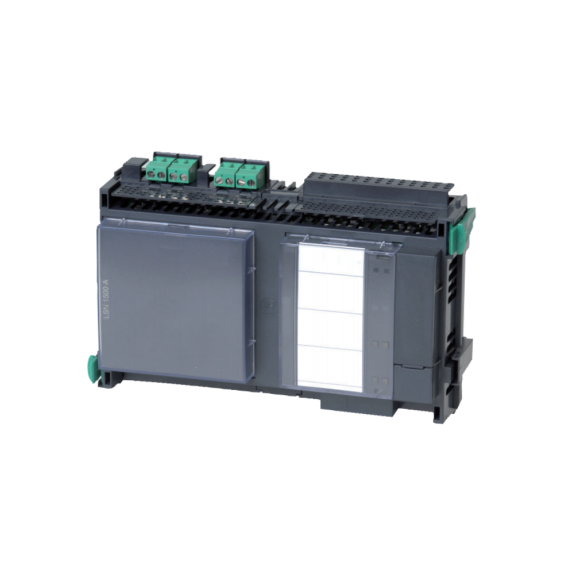

BOSCH F_LSN1500A - Modulo lazo LSN / LONGITU De linea hasta 3000M / Corriente hasta 1

RBM431002 LSN1500A BOSCH F_LSN1500A - Modulo lazo LSN / LONGITU De linea hasta 3000M / Corriente hasta 1500MA RBM431002 LSN1500A

LSN 1500 A Modulo LSN improved de 1500 mA

Este modulo permite conectar un lazo LSN a un maximo de 254 elementos LSN improved con una corriente de linea maxima de 1500 mA o hasta 127 elementos LSN clasicos con una corriente de linea maxima de 300 mA.

Planificacion

Limites de sistema para cada modulo LSN improved LSN 1500 A.

Nota: El consumo de corriente de los dispositivos conectados y la longitud del cable se pueden calcular con el software de diseno FSD.

• Se deben tener en cuenta los estandares y directrices especificos del pais en el diseno.
• Solo se puede conectar en el lateral izquierdo de un carril de la central PRD 0004 A y necesita dos ranuras.
• Para el funcionamiento del sistema de deteccion de incendios conforme a la norma EN 54-13 es necesario que todos los ramales y derivaciones en T terminen en un modulo RFL.

Piezas incluidas

Cant. Componentes

• 1 LSN 1500 A Modulo LSN improved de 1500 mA.

Nota: Se puede suministrar cuando lo solicite.

Nota: LSN 1500 A Modulo LSN improved de 1500 mA para conectar un lazo LSN a un maximo de 254 elementos LSN improved con una corriente de linea maxima de 1500 mA o hasta 127 elementos LSN clasicos con una corriente de linea maxima de 300 mA.

Numero de pedido: LSN 1500 A

Principales caracteristicas

• Hasta 254 elementos LSN improved.
• Longitud de linea de hasta 3000 m dependiendo de la configuracion y del tipo de cable.
• Posibilidad de uso de cable sin proteccion.
• Corriente de linea de hasta 1500 mA dependiendo de la configuracion y del tipo de cable.
• Salida de tension adicional (compatible con ERT).
• Estructuras de red flexibles (lazo ramal y derivacion en T).
• Tecnicas de direccionamiento: LSN improved con direccionamiento automatico direccionamiento automatico LSN clasico y asignacion manual de direcciones.

Especificaciones

Sistemas electricos

• Tension de entrada De 20 V CC a 30 V CC/ 5 VCC ? 5%.
• Consumo de corriente maximo: 4010 mA a 24 VCC.

Tension de salida:

• LSN 30 ? 0 85 VCC.
• Alimentacion auxiliar 28 ? 1 0 VCC.

Consumo de corriente nominal

• Modulo 260 mA a 24 VCC.
• LSN 1 7 x consumo de corriente de elementos LSN AUX 1 2 x alimentacion auxiliar.

Corriente de linea LSN:

• En reposo Max. 750 mA dependiendo de la configuracion y del tipo de cable.
• Alarma Max. 1500 mA dependiendo de la configuracion y del tipo de cable Max. 300 mA en una conexion de elementos LSN clasicos.
• Alimentacion auxiliar (28 VCC) Max. 500 mA en un lazo LSN (sistema ERT) o 2 de 500 mA como maximo en 2 empalmes de ramal.

Mecanicas

• Elementos de funcionamiento y visualizacion 2 LED (rojo = alarma amarillo = fallo) 1 boton (test de LED).
• Material de la carcasa Plastico ABS (UL94 V-0).
• Color de la carcasa Acabado satinado en antracita RAL 7016.
• Dimensiones Aprox. 127 x 190 x 60 mm (5 x 7 6 x 2 4 pulg.)
• Peso Aprox.: 440 g.

Limites del sistema

• Longitud de linea max. 3000 m dependiendo de la configuracion y del tipo de cable.

Numero de elementos

• Max. de 127 elementos LSN clasicos.
• Max. de 254 elementos LSN improved.

Ambientales

• Temperatura de funcionamiento permitida: De -5 C a 50 C (de 23 F a 122 F).
• Temperatura de almacenamiento permitida: De -20 C a 60 C (de -4 F a 140 F).
• Humedad relativa permitida 95% sin condensacion.
• Clase de proteccion segun IEC 60529: IP 30.
