DMTP1025 - Modulo Detector Sensibilidad Maxima 0 1%/m

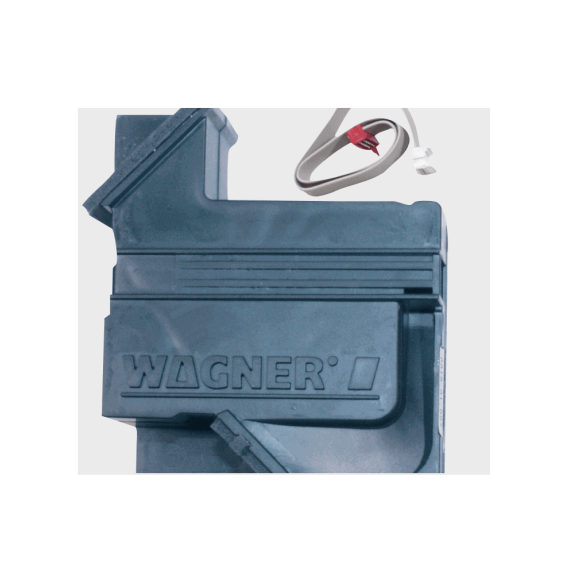

DM-TP-10(25) Modulo detector sensib. maxima 0 1%/m

Modulo detector para detectores de humo por aspiracion modelos TP con sensibilidad maxima de 0 10 %/m (0 25 %/m) de oscurecimiento de luz.

Numero de pedido DM-TP-10(25) 4.998.143.395

Los detectores de humo por aspiracion convencionales de la serie FCS320-TP son sistemas de deteccion de incendios activos para la deteccion precoz de incendios en el control de zonas y equipos asi como para el control de unidades y conductos de aire acondicionado. Los detectores de humos por aspiracion estan equipados con la ultima tecnologia de deteccion de incendios. La resistencia a la contaminacion la compensacion de temperatura de las senales del sensor e inicializacion en relacion con la presion de aire garantiza un funcionamiento fiable incluso en condiciones ambientales complicadas.

Se deben utilizar los modulos detectores identificados como DM-TP-50(80) DM-TP-10(25) y DM-TP-01(05) para los detectores de aspiracion de humos siguientes:

• TITANUS PROSENS TP-1 A
• TITANUS PROSENS TP-2 A
• FCS-320-TP1 / FCS-320-TP2

Caracteristicas

• Diagnostico sencillo mediante codigo flash en el modulo detector

Descripcion del Sistema

1. Sistema de tuberias/entrada de aire
2. Orificios para muestras de aire
3. Carcasa
4. Modulo detector con sensor de flujo de aire
5. Unidad de aspiracion
6. Salida de aire

Funciones

La unidad de aspiracion toma muestras de aire de la zona de control mediante un sistema de tuberias con orificios para muestras de aire definidos y las transfiere al modulo detector.

En funcion de la sensibilidad de respuesta del modulo detector empleado el detector de humo por aspiracion activa una alarma si se alcanza una densidad de humo determinada. Esta alarma aparece en el LED de alarma de la unidad y se transmite a la CDI.

Un sensor de flujo de aire comprueba el sistema de tuberias conectado para detectar fugas y obstrucciones.

El procesamiento de senales inteligente LOGICSENS compara el nivel de humo medido con variables de perturbacion conocidas y determina si se trata de una alarma verdadera o falsa.

Se pueden seleccionar distintos tiempos de retardo de visualizacion y transmision de alarmas y fallos. En cada modulo detector se controla la contaminacion el funcionamiento anomalo de las senales y la extraccion del dispositivo. Los fallos de funcionamiento asi como ciertos estados de los dispositivos se indican empleando varios codigos de destello de los LED de la placa electronica del modulo detector.

El restablecimiento de un mensaje de averia se realiza mediante la central de incendio y la entrada de reset o el modulo de restablecimiento FCA-320-Reset. Hay tres modulos detectores distintos para los detectores de humo por aspiracion. Estos modulos tienen distintas sensibilidades de reaccion:

Aviso

La sensibilidad se basa en las medidas obtenidas durante las pruebas de incendios estandar (medida anterior entre parentesis).

FCS320TP2 funciona con dos modulos de deteccion. Se pueden conectar dos sistemas de tuberias de muestra para controlar dos zonas. Si se controla una sola zona con dos sistemas de tuberias se puede implementar la funcion de doble deteccion.

Variantes

Los modelos FCS-320-TP1 y FCS-320-TP2 son rentables detectores de humo por aspiracion de uso universal que disponen de pantalla de LED para funcionamiento fallo y alarma (en el modelo FCS-320- TP2 hay dos indicaciones de alarma).

Informacion reglamentaria

Informacion reglamentaria

Notas de configuracion/instalacion

• Para la conexion a centrales de incendios convencionales

Diseno del sistema de tuberias

En el diseno hay que distinguir entre control de zona y control de equipo.

Se pueden utilizar tuberias de PVC y tuberias de aspiracion libres de halogenos.

Para el control de equipos se recomienda utilizar tuberias libres de halogenos.

El sistema de tuberias para muestras de aire debera disponerse de tal forma que sea capaz de detectar cualquier incendio en su etapa inicial.

El diseno de los sistemas de tuberias con orificios para muestras de aire debe ser siempre simetrico (desviacion de ?10%).

Si los elementos estructurales imposibilitan mantener esta simetria se aplican las siguientes condiciones:

• El numero de orificios para muestras de aire y la longitud del ramal de tuberia mas corto y mas largo del sistema de tuberias no puede exceder de un ratio de 1:2.
• La distancia entre los orificios para muestras adyacentes de la tuberia de aspiracion debe coincidir (desviacion max. ? 20%).
• Los diametros de los orificios para muestras de aire se determinan por separado para cada ramal de la tuberia. Los diametros dependen del numero total de orificios para muestras de aire del ramal de aspiracion.

Para tuberias con un diametro de 40 mm se establecen distancias mayores entre el detector de humo por aspiracion y la tuberia de aspiracion.

Dependiendo de la disposicion geometrica de la zona se emplea un sistema de tuberias en I en U en M o en doble U.

Aviso

Durante el diseno tenga en cuenta que los ventiladores de los detectores de humo por aspiracion producen un nivel de ruido de 45 dB(A).

Descripcion

1. Sistema de tuberias en I
2. Sistema de tuberias en U
3. Sistema de tuberias en M
4. Sistema de tuberias en doble U

Para una deteccion mas rapida es mejor seleccionar muchos ramales cortos en lugar de unos cuantos ramales largos (son preferibles los sistemas de tuberias en U y doble U).

Tambien son preferibles los codos a los angulos en caso de cambios de direccion.

Con el fin de aumentar la velocidad de flujo en las areas criticas la tension del ventilador puede aumentar de 6 9 V a 9 V.

Limitaciones de diseno

Longitud de tuberia entre dos orificios para muestras de aire:

• Minimo de 4 m (0 1 m con un diseno de tuberia simplificada)
• Maximo 12 m

La zona de control maxima por cada orificio para muestras de aire se corresponde con la zona de control maxima de los detectores puntuales de acuerdo con las normas de diseno.

Maximo de 32 orificios para muestras de aire por sistema de tuberias

Longitud de tuberia max./zona de control max. total por sistema de tuberias:

• 300 m/2.880 m2 (cumple con la norma VdS)
• Con dos modulos detectores: 2280 m/5760 m

Diseno de la tuberia de aspiracion

• Los sistemas de tuberias de aspiracion se fabrican segun las especificaciones de diseno con los componentes de tuberia comunes asi como componentes para aplicaciones especiales por ejemplo separadores de humedad o barreras antideflagrantes.
• Todos los orificios para los sistemas de aspiracion de humos tienen un diametro de 10 mm y los orificios de aspiracion exactos se consiguen con las laminas reductoras de aspiracion patentadas. Para cada orificio de aspiracion debe suministrarse una lamina reductora de aspiracion con el diametro de perforacion y la lamina indicadora correspondientes.

Aviso

Para aplicaciones en zonas donde es necesario un sistema de soplado (por ejemplo zonas de baja temperatura o donde se acumulan altos niveles de polvo) hay disponibles reductores de aspiracion especiales con clips de plastico como articulos independientes.

Para obtener mas informacion sobre el diseno FCS320 consulte el manual del usuario (F.01U.130.926).

Especificaciones clave

Peso (g): 110 G

DM-TP-10(25) Modulo detector sensib. maxima 0 1%/m

Modulo detector para detectores de humo por aspiracion modelos TP con sensibilidad maxima de 0 10 %/m (0 25 %/m) de oscurecimiento de luz.

Numero de pedido DM-TP-10(25) 4.998.143.395
