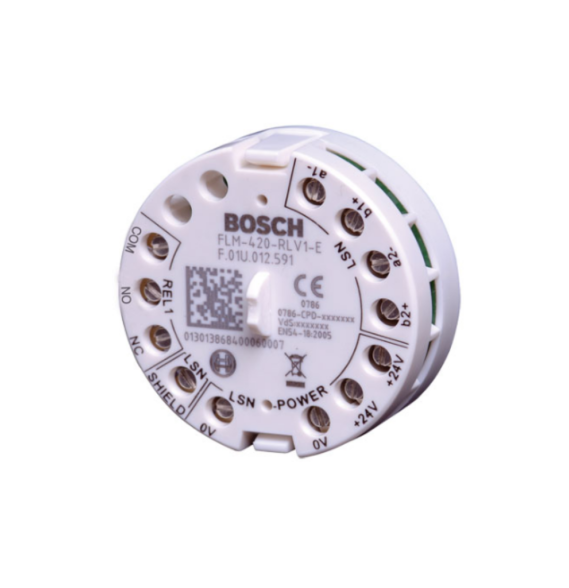

FLM420RLV1E Modulo de interconexion de rele

Los modulos de interconexion de rele de baja tension FLM-420-RLV1 incluyen un rele de contacto de conmutacion que proporciona un contacto de salida sin tension. Se trata de elementos LSN a 2 hilos. Al conectarlo a las centrales de incendios FPA-5000 y FPA-1200 el modulo de campo ofrece la funcionalidad mejorada de la tecnologia LSN improved.

Caracteristicas de LSN

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupcion de linea en el lazo LSN. Se envia un mensaje de averia a la central de incendios.

Caracteristicas de la version LSN improved

Los modulos de campo de la serie 420 proporcionan todas las caracteristicas de la tecnologia LSN improved:

• Estructuras de red flexibles incluyendo derivaciones en T sin elementos adicionales.
• Hasta 254 elementos LSN improved por lazo o ramal.
• Posibilidad de uso de cable sin proteccion.
• Compatible con versiones anteriores de sistemas LSN y centrales existentes.

Variantes de interconexion

Hay distintos disenos de modulos de interfaz de entrada disponibles:

• Tipo FLM420RLV1E integrado: - Se puede integrar en cajas electricas estandar segun la norma EN 60670 - Para ahorrar espacio al instalarlo en dispositivos.
• Tipo de carril FLM420RLV1D: - Para instalacion de un carril DIN segun la norma EN 60715 con adaptador incluido - Se puede integrar en una carcasa de montaje en superficie FLMIFB126S.

Funciones basicas

Interruptores de direcciones

Puede ajustar las direcciones de los modulos de campo con los siguientes elementos:

• Conmutadores DIP para FLM420RLV1E.
• Interruptores giratorios para FLM420RLV1D.

Al conectarlos a la central de incendios modular FPA-5000 (modo LSN improved) el operador puede seleccionar entre el direccionamiento automatico o manual con o sin deteccion automatica. En el modo LSN clasico se puede establecer una conexion con las centrales de incendios BZ 500 LSN UEZ 2000 LSN y UGM 2020.

Certificados y homologaciones

Cumple con la norma:

• EN54-17:2005.
• EN54-18:2005.

Planificacion

• Se puede conectar a las centrales de incendios FPA5000 y FPA1200 y a las centrales LSN clasicas de BZ 500 LSN UEZ 2000 LSN y UGM 2020.
• La programacion se realiza con el software de programacion de la central de incendios.
• El dispositivo conectado debe tener un tiempo de activacion minimo de 20 ms.
• La conexion LSN se establece mediante los dos cables de la linea LSN.
• La version integrada (-E) incluye terminales que permiten enlazar un segundo par de hilos a la fuente de alimentacion LSN de los demas elementos.
• Para el funcionamiento de un sistema contra incendios de acuerdo con la norma EN 54-2 los modulos de interconexion utilizados para activar el equipo de proteccion contra incendios (cuyas salidas no esten controladas) se deben instalar junto al dispositivo que se activara o en su interior.

Nota: FLM420RLV1E Modulo de interconexion de rele

Modulo de interconexion de rele de baja tension con 1 salida de rele integrada.

Numero de pedido: FLM-420-RLV1-E.

Principales caracteristicas

• Corriente de conmutacion maxima de 5 A (carril DIN) / 1 A (integrado).
• Bajo consumo de corriente.
• Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupcion de cables.

Especificaciones

Electricos

LSN

• Tension de entrada LSN 15 V CC a 33 V CC (min. a max.).
• Consumo de corriente maximo de LSN 1 75 mA.

Carga de contacto (carga resistiva en ohmios) FLM420RLV1E

• Corriente de conmutacion max. 1 A.
• Tension de conmutacion max. 30 V CC.
• Corriente de conmutacion min. 0 01 mA.
• Tension de conmutacion min. 10 mV CC.

Mecanica

Conexiones

• FLM-420-RLV1-E 12 bornes.
• Seccion transversal del cable permitida: 0 6 a 2 mm2.
• Ajuste de direcciones: 8 interruptores DIP
• Material de la carcasa: Mezcla ABS/PC.
• Color: Blanco RAL 9003.
• Dimensiones: Aprox. 50 mm x 22 mm (? x Al.).
• Peso:Aprox. 35 g / 130 g.

Ambientales

• Temperatura de funcionamiento permitida: De -20 C a 55 C.
• Temperatura de almacenamiento permitida: De -25 C a 80 C.
• Humedad rel. permitida: < 96% (sin condensacion).
• Clases de equipo segun: IEC 60950.
• Equipo clase III.
• Clase de proteccion segun.
• IEC 60529.
• IP 30.
