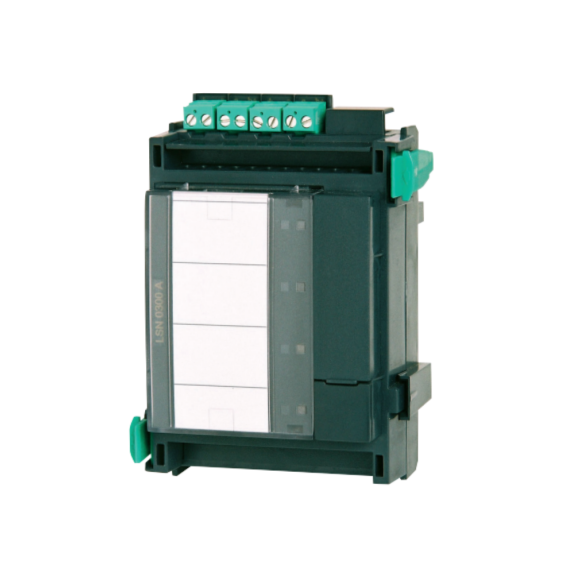

LSN 0300 A Módulo LSN improved de 300 mA

Resumen del sistema

Este modulo permite conectar un lazo LSN a un maximo de 254 elementos LSN improved o 127 elementos LSN clasicos con una corriente de linea maxima de 300 mA.

Funciones basicas

Planificacion

Nota: El consumo de corriente de los dispositivos conectados y la longitud del cable se pueden calcular con el software de diseno FSD.

• Se deben tener en cuenta los estandares y directrices especificos del pais en el diseno.
• Para el funcionamiento del sistema de deteccion de incendios conforme a la norma EN 54-13 es necesario que todos los ramales y derivaciones en T terminen en un modulo RFL.

Nota: La alimentacion auxiliar solo se debe devolver a AUX2

en aisladores de lazo (sistemas ERT). Los aisladores adecuados incluyen aisladores YBO-R/SCI.

Piezas incluidas

• 1 LSN 0300 A Modulo LSN improved de 300 mA.

Caracteristicas y Especificaciones

Nota: LSN 0300 A Modulo LSN improved de 300 mA

para conectar un lazo LSN a un maximo de 254 elementos LSN improved o 127 elementos LSN clasicos con una corriente de linea maxima de 300 mA.

Numero de pedido: LSN 0300 A.

Principales Caracteristicas

• Hasta 254 elementos LSN improved.
• Longitud de linea de hasta 1600 m dependiendo de la configuracion y del tipo de cable.
• Posibilidad de uso de cable sin proteccion.
• Corriente de linea de hasta 300 mA dependiendo de la configuracion y del tipo de cable.
• Salida de tension adicional (compatible con ERT).
• Estructuras de red flexibles (lazo ramal y derivacion en T).
• Tecnicas de direccionamiento: LSN improved con direccionamiento automatico direccionamiento automatico LSN clasico y asignacion manual de direcciones.

Especificaciones

Electricas

Tension de entrada:

• De 20 V CC a 30 V CC/  5 VCC ? 5%.

Tension de salida:

• LSN 30 ? 1 0 VCC.
• Alimentacion auxiliar 28 ? 1 0 VCC.

Consumo de corriente maximo

• 1750 mA a 24 V CC.

Consumo de corriente nominal

• Modulo 39 mA a 24 V CC
• LSN 1 7 x consumo de corriente de elementos
• LSN
• AUX 1 2 x alimentacion auxiliar

Corriente de linea LSN:

• Max. 300 mA dependiendo de la configuracion y del tipo de cable.

Alimentacion auxiliar

• (28 V CC) 500 mA como maximo en un lazo LSN (sistema ERT) o 2 de 500 mA como maximo en 2 ramales.

Mecanicos

Elementos de funcionamiento y visualizacion

• 2 LED (rojo = alarma amarillo = fallo).
• 1 boton (test de LED).

Material de la carcasa

• Plastico ABS (UL94 V-0)

Color de la carcasa

• Acabado satinado en antracita RAL 7016

Dimensiones Aprox.

• 127 x 96 x 60 mm (5 x 3 8 x 2 4 pulg.).

Peso Aprox.

• 225 g.

Limites del sistema

• Longitud de linea max. 1.600 m dependiendo de la configuracion y del tipo de cable.
• Numero de elementos Max. de 127 elementos LSN clasicos Max. de 254 elementos LSN improved.

Ambientales

Temperatura de funcionamiento permitida

• De -5 C a 50 C (de 23 F a 122 F).

Temperatura de almacenamiento permitida

• De -20 C a 60 C (de -4 F a 140 F).

Humedad relativa permitida

• 95% sin condensacion.

Clase de proteccion segun

• IEC 60529.
• IP 30.
