Modulo de entrada FLM420I2E

Los modulos de campo de entrada FLM420I2 controlan hasta dos entradas. Se trata de elementos LSN de 2 cables para conectar a la version LSN improved de la red de seguridad local con funcionalidad mejorada.

Funciones basicas

Funciones de control

Los modulos de campo de entrada FLM420I2 cuentan con tres funciones de control:

1. Supervision de una linea resistencia final de linea.
2. Control de un contacto sin tension.
3. Control de tension

Las funciones de control se pueden seleccionar de forma individual para las dos entradas gracias al ajuste de direcciones mediante el software de programacion.

Supervision de linea con resistencia final de linea

Se puede programar el funcionamiento con la resistencia RFL en cada entrada de forma individual. La resistencia RFL estandar es de 3 9 k.

El modulo de campo detecta

• En reposo.
• Activacion en caso de interrupcion de linea.
• Activacion en caso de cortocircuito.

El modulo de campo evalua el funcionamiento de las lineas abiertas o cerradas . Se puede programar la condicion de funcionamiento normal para cada entrada. El control de los contactos se lleva a cabo con una intensidad de impulsos de 8 mA. El modulo detecta las senales que tienen una duracion minima de 300 ms.

El control de tension se lleva a cabo entre los 0 V CC y los 30 V CC. Se puede emplear el software de programacion para seleccionar dos valores del umbral. Interruptores de direcciones.

Puede ajustar las direcciones de los modulos de campo con los siguientes elementos:

• Interruptores DIP para FLM420I2E y FLM420I2W.
• Interruptores giratorios para FLM420I2D.

Caracteristicas de LSN

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupcion de linea en el lazo LSN. Se envia un mensaje de averia a la central de incendios.

Caracteristicas de la version LSN improved

Los modulos de campo de la serie 420 proporcionan todas las caracteristicas de la tecnologia LSN improved:

• Estructuras de red flexibles incluyendo derivaciones en T sin elementos adicionales.
• Hasta 254 elementos de LSN-improved por linea de lazos o ramales.
• Posibilidad de uso de cable sin proteccion.

Variantes de interconexion

Hay distintos disenos de modulos de campo de entrada disponibles:

• Tipo FLM420I2E integrado: - Se puede integrar en cajas electricas estandar segun la norma EN 60670 (por ejemplo bajo programas de conmutacion estandar) - Para ahorrar espacio al instalarlo en dispositivos
• FLM420I2W de montaje de pared (con cubierta de la carcasa): - Se puede integrar en cajas electricas estandar segun la norma EN 60670 - Para montaje en superficie junto con la caja de interconexion FMXIFB55S.
• Tipo de carril DIN FLM420I2D: - Para instalacion de un carril DIN segun la norma EN 60715 con adaptador incluido - Se puede integrar en una carcasa de montaje en superficie FLMIFB126S.

Planificacion

• Se puede conectar a las centrales de incendios FPA5000 y FPA1200.
• La programacion se realiza con el software de programacion de la central de incendios.
• La conexion LSN se establece mediante los dos cables de la linea LSN.
• Se permite una longitud de cable maxima de 3 m por entrada.
• Al montar el modulo de campo de tipo integrado bajo un interruptor se recomienda dejar una distancia minima de 60 mm con respecto a la caja de electricidad.
• Las versiones integrada (-E) y de montaje en pared (- W) incluyen terminales que permiten enlazar un segundo par de cables a la fuente de alimentacion LSN de los demas elementos.

Piezas incluidas

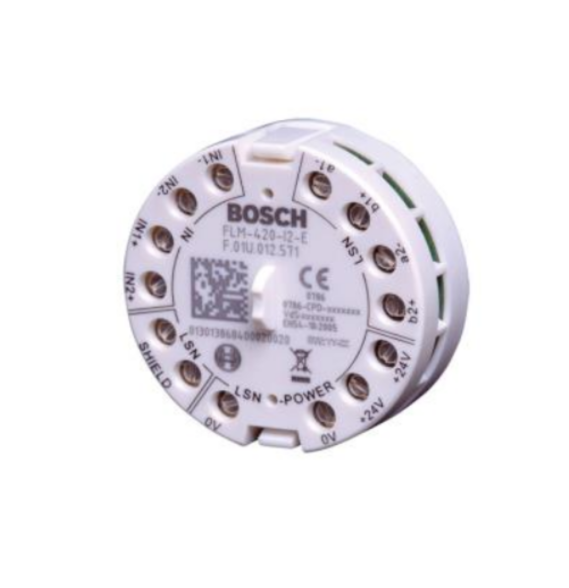

• 1 Modulo de interconexion de entrada tipo integrado FLM-420-I2-E.

Nota: FLM420I2E Modulo de entrada

Modulo de entrada con 2 entradas supervisadas montaje empotrado.

Numero de pedido: FLM-420-I2-E.

Principales caracteristicas

• Supervision de Linea con resistencia final de linea.
• Control de contacto.
• Control de tension.
• Control individual de las dos entradas.
• Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupcion de cables.

Especificaciones

Electricas

LSN

• Tension de entrada LSN De 15 V CC a 33 V CC.
• Consumo de corriente maximo de LSN 10 4 mA.
• Entradas 2 independientes entre si.

Control de linea con RFL

• Resistencia RFL Nominal 3 9 k.
• Resistencia general de la linea.
• Durante reposo: 1.500 a 6.000 .
• Interrupcion: > 12.000 .
• Cortocircuito: < 800 .

Control de contacto

• Corriente max. (pico de corriente) 8 mA.

Control de tension

• Rango de tension 0 a 30 V CC.
• Resistencia de entrada 50 k.

Mecanicas

• Conexiones FLM-420-I2-E / W :14 bornes.
• Seccion transversal del cable permitida:0 6 a 2 mm2.
• Ajuste de direcciones: 8 interruptores DIP.
• Material de la carcasa: Mezcla ABS/PC.
• Color: Blanco RAL 9003.
• Dimensiones: Aprox. 50 mm x 22 mm (? x Al.).
• Peso: Aprox. 35 g / 130 g.

Ambientales

• Temperatura de funcionamiento permitida: De -20 C a 65 C.
• Temperatura de almacenamiento permitida: De -25 C a 80 C.
• Humedad rel. permitida: < 96% (sin condensacion).
• Clases de equipo segun.
• IEC 60950.
• Equipo clase III.
• Clase de proteccion segun.
• IEC 60529.
• IP 30.
