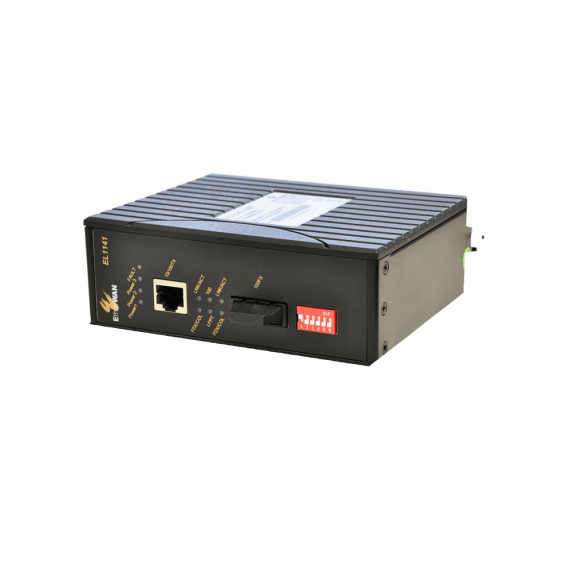

EL114110BBH - Conversor de Medios Multimodo

Conversor de medio MM

Numero de pedido EL1141-10B-BH

Conversor de medio

El conversor de Ethernet a fibra optica se utiliza para la automatizacion del servicio electrico y para la compatibilidad con full y half duplex a 10/100 Mbps autonegociacion y Auto-MDI/MDIX. El conversor cumple con el estandar de IEC61850-3 IEEE1613 y EN50121-4.

Caracteristicas

• Configuracion del conmutador DIP para Link-Fault- -Pass-Through alarma inactiva velocidad y modo duplex
• 768.000 bits de memoria de bufer
• Velocidad maxima de envio con cable
• Alarmas para fallos de alimentacion y del enlace del puerto mediante salida de rele
• Entradas de alimentacion redundante con bloque de terminales y conector CC

Tamano de la red: longitud del cable

Tamano de la red: longitud del cable

Funciones basicas

Seguridad

UL508

EMI

FCC apartado 15 clase A

• EN61000-6-4
• EN55022
• EN61000-3-2
• EN61000-3-3

EMS

IEC61850-3 y IEEE1613: aplicaciones de subestaciones y de automatizacion electrica

EN50121-4: aplicaciones ferroviarias

EN61000-6-2

• EN61000-4-2 (estandares sobre descargas electrostaticas) Por contacto: /- 8 KV criterio B A traves del aire: /- 15 KV criterio B
• EN61000-4-3 (estandares sobre interferencias de radiofrecuencia radiada) 35 V/m 80 a 1000 MHz; 80% de modulacion de la amplitud criterio A
• EN61000-4-4 (estandares sobre rafagas) Puertos de senal: / - 4 KV; criterio A Puertos de alimentacion CC: / - 4 KV criterio A
• EN61000-4-5 (estandares sobre ondas de choque) Puertos de senal: / - 2 KV; linea a linea criterio A Puertos de alimentacion CC: / - 2 KV; linea a linea criterio A
• EN61000-4-6 (estandares de interferencias de radiofrecuencia inducida)Puertos de senal: 10 Vrms a 0 1580 MHz 80% de modulacion de la amplitud criterio A Puertos de alimentacion CC: 10 Vrms a 0 1580 MHz 80% de modulacion de la amplitud criterio A
• EN61000-4-8 (estandares sobre campos magneticos) 1000 A/m a 50 60 Hz criterio A

Cumplimiento con pruebas ambientales

• IEC60068-2-6 Fc (resistencia a vibraciones) 5g a 10150 KHZ amplitud de 0 35 mm (funcionamiento/almacenamiento/transporte)
• IEC60068-2-27 Ea (impactos) 25 g a 11 ms (prueba de impacto de semionda sinusoidal funcionamiento) 50 g a 11 ms (prueba de impacto de semionda sinusoidal almacenamiento/transporte)
• IEC60068-2-32 Ed (caida libre) 1 M (3 281 pies)

Especificaciones clave

Dimensiones (Alto x Ancho x Fondo) (mm): 50 x 110 x 135 mm

Humedad relativa de funcionamiento sin condensacion (%): 5 95 %

Material: Aluminio

Temperatura de almacenamiento (C): -40 85 C

Temperatura de funcionamiento (C): -40 75 C

Tension de funcionamiento (VCC): 20 30 VDC

Tipo de Ethernet: 10/100BASE-TX; Full / half duplex

Tipo de montaje: Montaje en rack; Montaje en carril

Conversor de medio MM

Numero de pedido EL1141-10B-BH
