FLM420NACS Módulo de interconexión de dispositivos de señalización

Resumen del sistema

Los modulos de activacion de dispositivos de senalizacion FLM420NAC permiten controlar y activar un grupo de dispositivos de senalizacion (NAC = Notification Appliance Circuit) convencionales. Cada modulo proporciona una linea primaria supervisada. Esto significa que una linea se puede conectar a las centrales de incendios LSN.

Puede conectar lo siguiente:

• Sirenas.
• Luces estroboscopicas.
• Bocinas.

Funciones basicas

Versiones de modulos de campo

Dos diferentes versiones del modulo de campo estan disponibles:

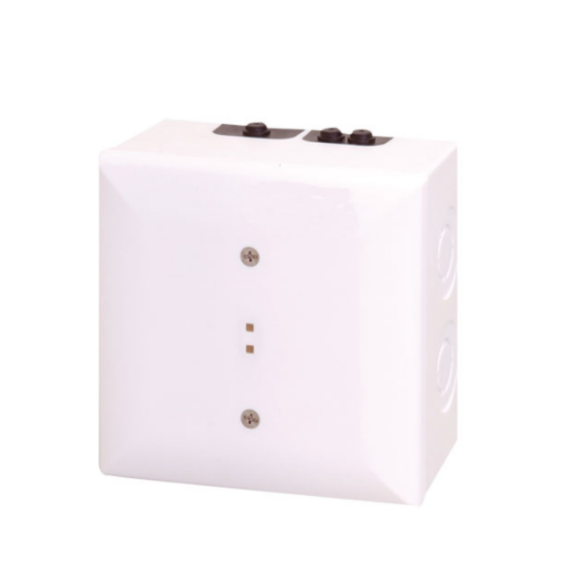

• FLM420NACS para montaje en superficie con carcasa
• FLM420NACD para la instalacion en un carril DIN con adaptador.

FLM420NACS Modulo de interconexion de dispositivos de senalizacion con 1 linea de salida supervisada para dispositivos de senalizacion convencionales y carcasa para montaje en superficie.

Funciones

Las funciones del modulo de campo de dispositivos de senalizacion son:

• 1. Activacion de los dispositivos de senalizacion en caso de alarma. 2. Control de la linea del dispositivo de senalizacion.
• 3. Control de la fuente de fuente de alimentacion ext.
• 4. Indicacion de estado mediante LED.

Cuando los dispositivos de senalizacion conectados a las zonas FLM420NAC se sincronizan a traves del modulo LSN al que se encuentran conectos.

El control de la linea de dispositivos de senalizacion se realiza por inversion de polaridad. El estado de la zona NAC se indica mediante un LED verde y un LED rojo.

Interruptores giratorios

El interruptor giratorio integrado en el modulo de campo se puede utilizar para seleccionar entre direccionamiento automatico o manual con o sin deteccion automatica.

Se pueden realizar los siguientes ajustes:

• 0 0 0: Lazo/ramal en modo LSN improved con direccionamiento automatico (el sistema de derivacion en T no es posible).
• 0 0 1 - 254: Sistema de lazo/ramal/derivacion en T en modo LSN improved con direccionamiento manual.
• CL 0 0: Lazo/ramal en modo LSN clasico.

Caracteristicas de LSN

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupcion de linea en el lazo LSN. Se envia un mensaje de averia a la central de incendios.

Caracteristicas de la version LSN improved

Los modulos de campo de la serie 420 proporcionan todas las caracteristicas de la tecnologia LSN improved:

• Estructuras de red flexibles incluyendo derivaciones en T sin elementos adicionales.
• Hasta 254 elementos LSN improved por lazo o ramal.
• Posibilidad de uso de cable sin proteccion.
• Compatible con versiones anteriores de sistemas LSN y centrales existentes.

Planificacion

• Se puede conectar a las centrales de incendios FPA5000 y FPA1200 y las centrales de incendios LSN clasicas BZ 500 LSN UEZ 2000 LSN y UGM 2020.
• Deben tenerse en cuenta los estandares y directrices nacionales durante la fase de diseno.
• Se necesita una fuente de alimentacion externa para el modulo de campo FLM420NAC.
• La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas: - 2 x 2 conductos para cables pretaladrados para un diametro de hasta 21 mm/34 mm (para tubos) - 2 x 4 manguitos de goma con diametros de hasta 8 mm.
• Ademas hay conductos para cables en la base de la carcasa para montaje en superficie: - 1 x conducto para cables pretaladrado para un diametro de hasta 21 mm (para tubos) - 2 x 4 manguitos de goma con diametros de hasta 8 mm.

Caracteristicas y Especificaciones

Nota: FLM420NACS

Modulo de interconexion de dispositivos de senalizacion con 1 linea de salida supervisada para dispositivos de senalizacion convencionales y carcasa para montaje en superficie.

Numero de pedido: FLM-420-NAC-S.

Principales Caracteristicas:

• Interruptores giratorios para el ajuste manual de direcciones.
• Control de la linea por inversion de polaridad.
• Activacion sincronizada de todos los dispositivos de senalizacion conectados a un lazo mediante modulos de interconexion de dispositivos de senalizacion FLM420NAC.
• Diez senales de salida diferentes seleccionables por software.
• Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupcion de cables.
• Disponible con carcasa para montaje en superficie o adaptador de carril DIN.

Especificaciones

Tecnicas

Electricos

• Tension de entrada: De 15 V CC a 33 V CC Consumo de corriente maximo
• Desde LSN 6 06 mA (funcionamiento normal y alarma)
• Desde alimentacion auxiliar 15 mA (funcionamiento normal) corriente de salida.
• Fuente de alimentacion externa: De 20 4 V CC a 29 V CC.
• Corriente de salida max.: 3 A (durante una alarma desde fuente de alimentacion auxiliar).
• Resistencia RFL: 3 9 k.

Mecanicos

Elementos indicadores

• LED rojo Alarma.
• LED verde Funcionamiento normal

Ajuste de LSN/direcciones 3 interruptores giratorios para:

• Modo LSN clasico o LSN improved.
• Asignacion de direcciones automatico o manual
• Conexiones: 12 abrazaderas roscadas.
• Diametro max. de cable para terminales: 3 3 mm2 (12 AWG)

Material de la carcasa

• Modulo LSN PPO (Noryl)
• Carcasa para montaje en superficie Mezcla ABS/PC
• Color de la carcasa
• Modulo LSN Blanquecino parecido a RAL 9002
• Carcasa para montaje en superficie Blanco RAL 9003

Dimensiones

• FLM-420-NAC-S Aprox. 126 x 126 x 71 mm (4 96 x 4 96 x 2 8 pulg.)
• FLM-420-NAC-D (con adaptador de carril DIN) Aprox. 110 x 110 x 48 mm (4 33 x 4 33 x 1 89 pulg.)

Peso

• FLM-420-NAC-S Aprox. 390 g (13 8 onzas)
• FLM-420-NAC-D (con adaptador de carril DIN) Aprox. 150 g (5 3 onzas).
