BOSCH F_FPE7039 - Modulo de expansion / Para panel FPD7024 / Integra detectores DIREC

RBM431029 FPE7039 BOSCH F_FPE7039 - Modulo de expansion / Para panel FPD7024 / Integra detectores DIRECCIONABLES BSH RBM431029 FPE7039

Modulo de expansion MUX FPE-7039

El modulo de expansion FPE-7039 MUX esta disenado para mejorar las caracteristicas convencionales de FACP D7024 o FPD-7024 o DS9400. El modulo se conecta directamente al FACP y genera un total de 255 puntos direccionables. El modulo ademas aumenta la cantidad de salidas de rele (a 58 en los paneles de control D7024 y 59 en los paneles de control FPD 7024). Agrega 400 eventos adicionales a la memoria intermedia historica para un total de 499 eventos permanentes. Ademas permite hasta 100 usuarios de sistema (84 PIN adicionales del sistema base). El modulo se puede programar de manera remota desde una PC utilizando el software de programacion remota RPS.

Nota: Nota Los paneles D7024 y DS9400 estan incluidos en la octava edicion de la lista UL864.

Certificados y homologaciones

Region Certificacion

EE. UU.

• UL UOJZ: Control Units System (ANSI/UL 864).
• CSFM see our website.

Planificacion

Productos compatibles

Los siguientes productos son compatibles con el modulo de expansion MUX FPE-7039:

Paneles de Control

• FPD-7024 FACP direccionables y convencionales.
• D7024 FACP direccionables y convencionales.
• DS9400 Paneles de control.

Modulos

• D343 Carcasa de detector MUX para ductos con rele auxiliar.
• D7042 Modulo Remoto MUX de 8 entradas clase B.
• D7042B Modulo MUX con carcasa de metal 8 entradas.
• D7044 Modulo de entrada simple MUX de 12 V.
• D7044M Modulo de entrada simple MUX 12 V.
• D7050 Cabezal de detector de humo MUX.
• D7050DH Cabezal de detector de humo de ductos MUX.
• D7050TH Cabezal de detector de humo MUX con calor fijo (135F).
• D7050-B6 Base MUX de 2 cables.
• D7052 Modulo de entrada doble MUX 12 V.
• D7053 Modulo de entrada/salida MUX 12 V.
• FLM-7024-ISO Modulo de expansion de bus MUX.
• FMM-7045 Estacion manual MUX accion unica roja.
• FMM-7045-D Estacion manual MUX doble accion roja.

Consideraciones sobre el montaje

El modulo se monta en el panel de control dentro del gabinete del panel de control mediante clavijas de conexion. El panel de entrada y salida se monta en la pared interior del gabinete para cableado de campo.

Consideraciones sobre el cableado

Consulte el manual de instalacion del panel de control para conocer los requisitos de cableado adicionales.

Nota:

• Si se utiliza en las aplicaciones contra incendios se requiere un minimo de 18 AWG (ISO 0 75 mm2 ).
• Resistencia del cable 50 a 20C (68F) segun el metodo y el tamano del cable que se utilicen.
• Longitud del cable 5950 pies (1810 m) segun el tamano del cable y la cantidad de dispositivos.
• Capacitancia del cable < 0 12 F (maximo por bus).

Piezas incluidas

Cantidad Componente

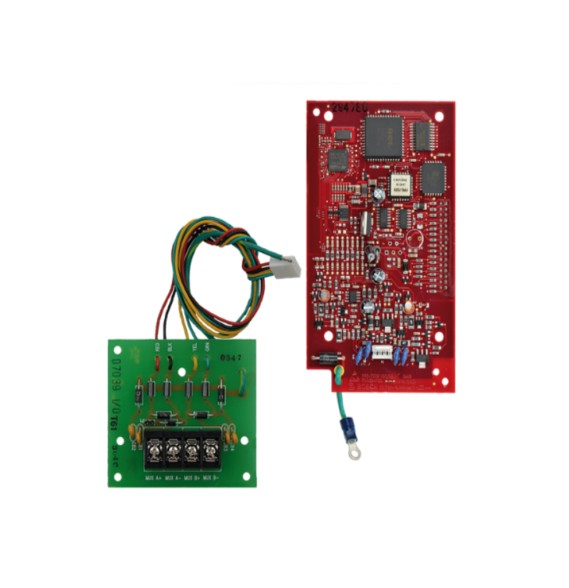

• 1 Panel FPE-7039.
• 1 Panel de entrada y salida FPE7039.
• 3 Separadores para panel de entrada y salida.
• 4 Separadores para panel FPE7039.
• 1 Paquete de documentacion .

Nota: Modulo de expansion MUX FPE-7039

Mejora las funciones de los FACP. Aumenta el numero de puntos direccionables a 247. Aumenta el numero de salidas de rele a 58 en el D7024/DS9400 o 59 en el FPD7024. Aumenta el numero de eventos en la memoria intermedia historica a 499.

Numero de pedido: FPE-7039

Principales caracteristicas

• Ofrece dos buses multiples clase B (admite direcciones 9 a 128 129 a 255).
• Proporciona un bus multiple clase A (admite direcciones 9 a 128).
• Le permite al sistema admitir dispositivos convencionales y direccionables al mismo tiempo.
• Escala de un sistema convencional a uno direccionable sin cambiar el panel de control.
• Aumenta la memoria intermedia historica a 499 eventos.

Especificaciones

Condiciones ambientales

• Entorno: Interior seco.

Alimentacion

Consumo de corriente

• Alarma Carga 190 mA maximo.
• Carga Clase A 100 mA maximo.
• En reposo Clase B 100 mA maximo para cada bus y 190 mA maximo Tension del bus De 8 5 V a 13 V.
• Resistencia del cable (maxima) 50 a 20C (68F) segun el metodo y el tamano del cable que se utilicen.
