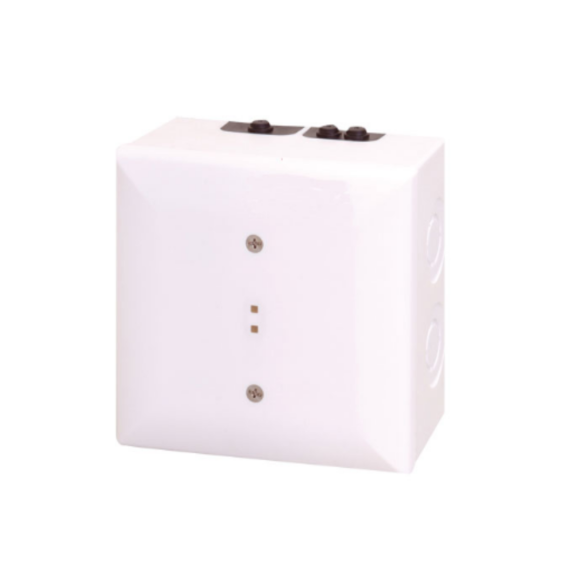

FLM420/4CONS para montaje en superficie con carcasa

El modulo de campo convencional FLM420/4CON permite conectar los detectores convencionales a centrales de incendios LSN a traves de 4 hilos (Red de Seguridad Local LSN con fuente de alimentacion externa). Los modulos de campo de la serie 420 han sido especificamente desarrollados para conectarse a la version LSN improved de la red de seguridad local y proporcionan las funciones ampliadas de dicha tecnologia. En el modo clasico cuando se seleccionan con los conmutadores giratorios integrados los modulos de interconexion se pueden conectar a todas las centrales de incendios LSN clasicas.

Funciones basicas

Caracteristicas de lineas convencionales

Los parametros individuales del detector se pueden programar para cada ramal. Los parametros individuales del detector deben ser coherentes dentro del ramal o lazo. Solo se puede seleccionar una resistencia RFL para cada modulo de campo. La tension del detector AUX (suministro a detectores de 4 hilos) se puede activar y desactivar individualmente para cada linea. En configuraciones con un unico ramal o lazo las dos salidas AUX con intensidad de voltaje maxima de 200 mA se pueden activar en paralelo.

Si una linea tiene solo detectores de 2 hilos conectados la salida AUX de esta linea podria activarse en paralelo con la salida AUX de la segunda linea (con detectores de 4 hilos). En este caso ambas salidas AUX se reinician a la vez en paralelo. Si ambas lineas tienen solo detectores de 2 hilos se desactivan las dos salidas AUX.

Las lineas del detector son a prueba de cortocircuitos. En caso de cortocircuito en una linea se envia un mensaje de averia al panel de control. En caso de una interrupcion de linea en el lazo el lazo se divide en dos ramales para conservar todos los detectores. El sistema detecta la retirada de detectores e indica un mensaje de averia en la central de incendios. La central de incendios detecta una derivacion a tierra en cada linea individual.

Caracteristicas de LSN

Los aisladores integrados garantizan que se mantenga el funcionamiento en caso de cortocircuito o una interrupcion de linea en el lazo LSN. Se envia un mensaje de averia a la central de incendios.

Funciones del modulo de campo

Un LED que parpadea en rojo en el dispositivo indica una alarma en una o ambas lineas primarias. Tambien se pueden mostrar los valores actuales y otros parametros.

Interruptores de direcciones

Los interruptores giratorios del modulo de campo se pueden utilizar para seleccionar el direccionamiento automatico o manual con o sin deteccion automatica. Se pueden realizar los siguientes ajustes:

Caracteristicas de la version LSN improved

Los modulos de interconexion de la serie 420 proporcionan todas las caracteristicas de la tecnologia LSN improved:

• Estructuras de red flexibles incluyendo derivaciones en T sin elementos adicionales.
• Hasta 254 elementos de LSN-improved por central de incendios o ramal.
• Los interruptores giratorios permiten que el operario seleccione el direccionamiento automatico o manual con o sin deteccion automatica.
• Posibilidad de uso de cable sin proteccion.
• Compatible con versiones anteriores de sistemas LSN y centrales existentes.

Variantes de interconexion

Hay disponibles diferentes versiones del modulo de campo:

• FLM420/4CONS para montaje en superficie con carcasa
• FLM420/4COND para instalacion con un adaptador en un carril DIN o en una carcasa FLMIFB126S de montaje en superficie.

Planificacion

• Se puede conectar a las centrales de incendios FPA5000 y FPA1200 asi como a las centrales de incendios LSN clasicas BZ 500 LSN UEZ 2000 LSN y UGM 2020.
• Si desea ver los dispositivos compatibles consulte la lista de compatibilidad disponible para su descarga en www.boschsecurity.com/emea/fire.
• La programacion se realiza con el software de programacion de la central de incendios.
• Dentro del mismo ramal (clase B) o lazo (clase A) los parametros del detector deben ser coherentes (por ejemplo corriente de reposo resistencia de la alarma).
• El cableado del lazo de la zona convencional (clase A) no necesita una resistencia RFL ya que esta integrada en el modulo de campo.
• La alimentacion se suministra a traves de los dos hilos de la fuente de alimentacion LSN auxiliar o mediante una fuente de alimentacion externa. Las fuentes de alimentacion externas no deben tener toma de tierra.

La carcasa para montaje en superficie tiene dos conductos para cables en las caras opuestas:

• 2 x 2 conductos para cables pretaladrados para un diametro de hasta 21 mm/34 mm (para tubos).
• 2 x 4 manguitos de goma con diametros de hasta 8 mm.

Ademas hay conductos para cables en la base de la carcasa para montaje en superficie:

• 1 x conducto para cables pretaladrado para un diametro de hasta 21 mm (para tubos).
• 2 x 4 manguitos de goma con diametros de hasta 8 mm.

Para utilizar el sistema de deteccion de incendios conforme a EN 54-13

• Se necesita finalizar cada zona convencional con modulos de RFL.
• Se debe suministrar alimentacion a los detectores convencionales de 4 cables mediante una fuente de alimentacion externa. El modulo de interfaz convencional FLM-420/4-CON debe recibir alimentacion de la fuente de alimentacion auxiliar LSN.
• Tenga en cuenta que las lineas convencionales con pulsadores de incendios manuales o detectores de incendios automaticos deben tener una resistencia de linea maxima de 25 .

Certificados y homologaciones

Cumple con la norma

• EN54-17:2005
• EN54-18:2005

Piezas incluidas

FLM-420/4-CON-S

• 1 Modulo de interconexion convencional para LSN de cuatro hilos con carcasa para montaje en superficie y cable con resistencia RFL (3k92) FLM-420/4-CON- -D.
• 1 Modulo de interconexion convencional para LSN de cuatro hilos con adaptador para instalacion en carril DIN de acuerdo con la norma EN 60715 tuberia de luz y cable con resistencia RFL (3k92).
• 2 Resistencias de 2 2 kOhm.

Nota: FLM420/4CONS para montaje en superficie con carcasa

El modulo de campo convencional FLM420/4CON permite conectar los detectores convencionales a centrales de incendios LSN a traves de 4 hilos (Red de Seguridad Local LSN con fuente de alimentacion externa).

Numero de pedido: FLM420/4CONS

Principales caracteristicas

• Se puede utilizar con una amplia gama de detectores convencionales.
• Supervision de alarmas cortocircuitos y cortes de cableado por zona.
• Los detectores convencionales se pueden conectar en dos ramales o en un lazo.
• Los parametros individuales del detector se pueden programar para cada ramal.
• Dos aisladores integrados que conservan las funciones del lazo LSN en caso de cortocircuito o interrupcion de cables.

Especificaciones

Electricas

LSN

• Tension de entrada LSN 15 V CC a 33 V CC (min. a max.)
• Consumo de corriente maximo de LSN 8 5 mA.

Linea primaria

• Tension de linea 21 a 22 V CC (tipica de 21 5 V CC ?0 5 V CC)).
• Suministro de corriente max. a sensor de 2 cables 6 mA.
• Corriente de linea maxima 80 mA por linea (?10 % a 25 C).
• Resistencia de linea maxima 50 por linea (max. 2 x 25 ).
• Aislamiento galvanico de LSN Si.

Entrada de fuente de alimentacion (PWR IN)

• Tension De 24 a 30 V CC.
• Onda residual < 150 mV.

Detectores a 4 hilos con salida de alimentacion (AUX)

• Tension 23 5 V a 30 VCC (tension nominal de 24 VCC).
• Onda residual < 300 mV.
• Corriente max. (suministro a detector de 4 hilos) 200 mA por salida (se puede conectar en paralelo).

Resistencia RFL para el cableado del ramal de la zona convencional (clase B)

• Con valor de calibracion 2 2 k.
• Sin valor de calibracion 2 2 k / 3 9 k.

Mecanicas

• Medio de informacion 1 LED rojo parpadea a 1 Hz en caso de alarma.
• Configuracion de direccion 3 conmutadores giratorios.
• Conexiones 12 bornes.
• Seccion transversal del cable permitida De 0 6 a 3 3 mm2.
• Material de la carcasa:
• Carcasa para montaje en superficie Mezcla ABS/PC.
• Carcasa para modulo y adaptador PPO (Noryl).

Color

• Carcasa para montaje en superficie Blanco RAL 9003.
• Carcasa para modulo y adaptador Blanquecino similar a RAL 9002.

Dimensiones

• FLM-420/4-CON-S Aprox. 126 x 126 x 71 mm (Al. x An. x Pr.)
• FLM-420/4-CON-D Aprox. 110 mm x 110 mm x 48 mm (An. x Al. x Pr.)

Peso Sin/con embalaje:

• FLM-420/4-CON-S Aprox. 390 g / 590 g .
• FLM-420/4-CON-D Aprox. 150 g / 350 g.

Ambientales

• Temperatura de funcionamiento permitida: De -20 C a 55 C.
• Temperatura de almacenamiento permitida: De -25 C a 80 C.
• Humedad relativa permitida < 96 % (sin condensacion).
• Clases de equipo segun IEC 60950: Equipo de Clase III

Clase de proteccion segun IEC 60529:

• FLM-420/4-CON-S IP 54.
• FLM-420/4-CON-D IP 30.
