Resumen general

El controlador es el componente central de la central de incendios. Todos los mensajes aparecen en la pantalla en color. El sistema completo se maneja mediante una pantalla tactil. La interfaz de usuario de facil manejo se adapta a distintas situaciones. Esto permite un correcto funcionamiento que resulta claro sencillo orientado e intuitivo.

El software de programacion FSP-5000-RPS permite la adaptacion a requisitos especificos de cada proyecto y pais

Caracteristicas

• Pantalla de alta resolucion con colores vivos para indicar alarmas y eventos
• Panel tactil de 8 con botones fijos y programables que permiten adaptarlo a la situacion
• Switch Ethernet integrado para conexiones en red e interfaces con servicios remotos gestion de edificios y sistemas de alarma por voz
• Adaptable a los requisitos y las normativas locales

Descripcion del Sistema

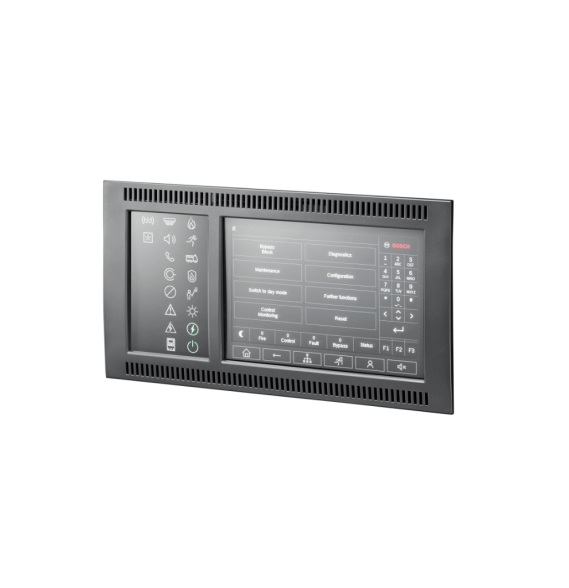

Fig. 1: Descripcion general del controlador de central

Descripcion del Sistema listado

Descripcion del Sistema listado

Funciones

Indicacion de alarma

Todos los mensajes se muestran en la pantalla en colores vivos. Los mensajes visualizados contienen la informacion siguiente:

Tipo de mensaje

Tipo del elemento activador

Descripcion de la ubicacion exacta del elemento activador

Zona logica y subdireccion del elemento activador

18 LED con iconos proporcionan informacion continua sobre el estado de funcionamiento del panel o del sistema. Un LED con el icono rojo muestra una alarma. Un LED con el icono amarillo parpadeante muestra un fallo. Un LED con el icono amarillo fijo indica una funcion desactivada. Un LED con el icono verde muestra un funcionamiento correcto.

Dos LED de estado uno rojo y uno amarillo son programables. El rojo muestra una alarma autodefinida. El amarillo muestra un fallo o una desactivacion autodefinidos.

Existen modulos de anuncio adicionales cada uno de ellos con 16 LED rojos y 16 LED amarillos para indicar mas alarmas fallos o desactivaciones autodefinidos.

Funcionamiento y procesamiento de mensajes

Para hacer funcionar el panel se coloca un panel tactil de 8 pulgadas encima de la pantalla como medio de entrada. Hay 6 botones con funciones fijas y 3 teclas de funcion programables.

Ejemplos de asignacion de las teclas de funcion:

Poner el controlador de central en modo de dia; poner el controlador de central en modo noche

Activar puntos o salidas de deteccion; desactivar puntos o salidas de deteccion

Ajustar la sensibilidad estandar de los sensores; ajustar la sensibilidad alternativa de los sensores

Cada tecla de funcion tiene un indicador de estado virtual.

Un operador con derechos de usuario suficientes puede usar las teclas de funcion en cualquier momento.

Descripcion general de zonas de evacuacion y salidas

El operador puede obtener una vision general de cada zona de evacuacion y cada salida conectada a equipos de proteccion antiincendios en cualquier momento.

Cada zona y cada salida estan marcadas con una etiqueta de texto programable y un color que indica claramente su estado: verde indica estado inactivo con alimentacion disponible; rojo muestra una activacion durante una condicion de alarma de incendio; y fucsia indica una activacion sin condicion de alarma de incendio. El color amarillo indica un fallo o un estado desactivado. Un operador con derechos suficientes puede iniciar la evacuacion en zonas seleccionadas y activar las salidas conectadas con equipos de proteccion antiincendios mediante la interfaz de usuario.

Enlace de seguridad inteligente

Smart Safety Link es el modulo mas fiable y seguro para combinar un sistema de deteccion de incendios y un sistema de alarma por voz (VAS). Smart Safety Link ofrece una flexibilidad excepcional y opciones de ampliacion.

La comunicacion de datos bidireccional establece una conexion supervisada entre la central de deteccion de incendios y el VAS. Tanto la central de incendio como el VAS indican un mensaje de averia cuando se interrumpe la conexion. En caso de conexion interrumpida el usuario tiene la posibilidad de iniciar manualmente la evacuacion de todo el edificio mediante una estacion de llamada del VAS. La interrupcion de la interfaz no da lugar a una evacuacion automatica del edificio. Cuando se restablece la interfaz la central de incendio vuelve a sincronizar automaticamente el estado de alarma actual con el VAS. Si se produce una situacion de incendio la central de incendio iniciara automaticamente los anuncios por voz mediante activadores de VAS virtuales que se activan a traves de reglas configuradas en FSP-5000-RPS. La central de incendio genera un mensaje de supervision cuando

se inicia un evento de evacuacion desde el VAS. Una averia en el VAS generara un mensaje de averia en la interfaz de usuario de la central de incendio.

Archivo e impresion de mensajes

El registro historico conserva los eventos y las alarmas entrantes internamente. El registro historico tiene capacidad para almacenar 10.000 mensajes. Es posible mostrar los mensajes en la pantalla y exportarlos. Ademas se puede conectar una impresora de registro mediante un modulo de interfaz serie para imprimir los mensajes entrantes en tiempo real.

Redes

Es posible combinar hasta 32 controladores de centrales teclados remotos y servidores OPC para formar una red.

Los paneles y los teclados muestran todos los mensajes y tambien se puede formar un grupo de paneles y teclados. Dentro de un grupo solo se muestran los mensajes de ese grupo.

Es posible utilizar distintas topologias de red de

alarma de incendio:

Lazo CAN

Bucle Ethernet

Doble bucle Ethernet/CAN

Bucle CAN con segmentos Ethernet

Troncal Ethernet con subbucles (Ethernet/CAN)

Idiomas

El operador puede cambiar el idioma de la interfaz de usuario. Hay disponible un guia del usuario rapida para cada idioma. Se incluyen los idiomas siguientes en el paquete: aleman bulgaro checo croata danes eslovaco espanol estonio frances griego holandes hungaro ingles italiano leton lituano polaco portugues rumano ruso serbio sueco y turco.

Las guias del usuario rapidas de los siguientes idiomas solo estan disponibles en linea en www.boschsecurity.com: hebreo y ucraniano.

Gestion de operadores

El sistema admite hasta 200 operadores registrados distintos. Se permite iniciar sesion con un ID de usuario y un codigo PIN de 8 digitos.

Existen cuatro niveles de autorizacion distintos. En funcion del nivel de autorizacion el operador puede

llevar a cabo ciertas funciones conforme a EN54-2.

Interfaces

Caracteristicas del controlador de la central

2 modulos CAN (CAN1/CAN2) para funcionamiento en red

1 conector de rail

4 modulos Ethernet (1/2/3/4) para funcionamiento en red uso recomendado:

1 y 2 (azul): red de centrales

3 (verde): sistema de gestion de edificios central de jerarquia sistema de alarma por voz

4 (rojo): Remote Services

2 entradas de senal (IN1/IN2)

1 modulo de funcion USB para la configuracion mediante FSP-5000-RPS

1 modulo de tarjeta de memoria

Licencias

El controlador de central se suministra con una licencia de software integrada. Esta licencia de software se implementa durante la produccion y no se puede modificar revocar ni transferir. La licencia define el tamano maximo de la red de paneles y la disponibilidad de ciertas caracteristicas e interfaces

Funciones Licencias

Funciones Licencias

Informacion reglamentaria

Informacion reglamentaria

Notas de configuracion/instalacion

• Segun se estipula en EN 54-2 los paneles con mas de 512 detectores y pulsadores manuales deben estar equipados con un controlador de central redundante. En combinacion con un AVENAR panel 8000 se puede usar un AVENAR keypad 8000 como controlador de central redundante.
• El software de programacion FSP-5000-RPS permite la adaptacion a requisitos especificos de cada proyecto y pais.

El software de programacion y la documentacion asociada estan disponibles en www.boschsecurity.com para los usuarios con derechos de acceso.

La ayuda en linea de FSP-5000-RPS tambien contiene informacion sobre el software de programacion.

Firmware del controlador de la central

Hay dos versiones de firmware disponibles para el controlador de la central de incendio: version 3.x y version 4.x.

El firmware V3.x permite la compatibilidad del funcionamiento en red con las centrales de la serie FPA-5000 antiguas (MPC-xxxx-B y MPC-xxxx-C) y con el teclado FMR-5000

Esto implica que cuando AVENAR panel y AVENAR keypad ejecutan el firmware v3.x solo contienen caracteristicas de productos y perifericos enlazados que tambien estan disponibles para la serie FPA-5000.

Del 1 de enero de 2022 al 31 de diciembre de 2025 el firmware de la central version 3.x esta en modo de mantenimiento. Durante este periodo se publicaran nuevas versiones solo con correcciones de errores graves y brechas de seguridad criticas.

A partir del 1 de enero de 2022 en adelante las nuevas caracteristicas del producto los nuevos perifericos LSN los nuevos idiomas de la interfaz grafica de usuario y los cambios normativos solo estaran disponibles en el firmware version 4.x.

La version de firmware 4.x esta destinada exclusivamente a AVENAR panel y AVENAR keypad

Especificaciones tecnicas

Especificaciones tecnicas
