CENTRAL FPA2000SWM

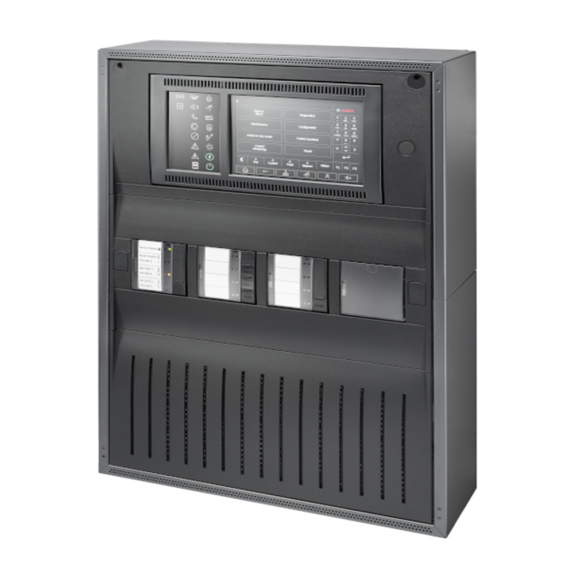

Panel de incendio FPA2000SWM

Descripcion inicial

La central de incendio permite el funcionamiento mixto de tecnologia analogica direccionable y tradicional. Admite la conexion de perifericos en topologias de ramal o lazo. La central de incendio identifica y gestiona los detectores de incendios analogicos direccionables los pulsadores de alarma los dispositivos de senalizacion las entradas y las

salidas como elementos individuales. Segun sea necesario en la estructura del edificio los perifericos se agrupan mediante software en zonas logicas.

La central de incendio compacta modular se suministra en forma de kit en una carcasa. Los modulos funcionales se pueden conectar en el carril de dentro de la carcasa. El carril proporciona alimentacion y comunicacion interna a los modulos funcionales.

Existe una amplia gama de modulos funcionales que proporcionan distintas conexiones y funciones: lazos direccionable zonas convencionales entradas y salidas e interfaces a varios dispositivos. El panel de la central de alarma de incendio puede estar equipado con hasta 6 modulos funcionales de los cuales 4 pueden ser modulos analogicos de lazo direccionables como maximo. Esto hace que la central de incendio sea adecuada para aplicaciones de tamano pequeno a mediano.

La central de incendio esta disponible con dos tipos distintos de carcasas:

Carcasa de montaje en pared

Carcasa de montaje en bastidor

Las carcasas finas de montaje mural se montan directamente sobre la pared. Las carcasas de montaje

en bastidor requieren un marco adicional entre la carcasa y la pared. Este marco permite dejar espacio para cableado conversores de medios y baterias mas grandes entre otros. Los kits de instalacion especiales tambien permiten la instalacion en racks de 19 .

El controlador de la central es el componente central de la central de incendios. Una pantalla en color

Caracteristicas y Especificaciones

AVENAR panel 2000 es una central de incendio compacta y modular para sistemas de tamano pequeno a mediano. Viene de serie en una carcasa con controlador de la central fuente de alimentacion modulo de controlador de bateria y un modulo de lazo LSN. Dependiendo de las necesidades especificas del proyecto la central de incendio se puede ampliar con un maximo de cuatro modulos de lazo LSN 0300 A en total seis modulos funcionales. Cada lazo puede contener hasta 254 LSN elementos.

Indicacion de alarma

Todos los mensajes se muestran en la pantalla en colores vivos. Los mensajes visualizados contienen la

informacion siguiente:

Tipo de mensaje

Tipo del elemento activador

Descripcion de la ubicacion exacta del elemento activador

Zona logica y subdireccion del elemento activador 18 LED con iconos proporcionan informacion continua sobre el estado de funcionamiento del panel o del sistema.

Un LED con el icono rojo muestra una alarma.

Un LED con el icono amarillo parpadeante muestra un fallo. Un LED con el icono amarillo fijo indica una funcion desactivada. Un LED con el icono verde muestra un funcionamiento correcto.

Dos LED de estado uno rojo y uno amarillo son programables. El rojo muestra una alarma autodefinida.

El amarillo muestra un fallo o una desactivacion autodefinidos.

Existen modulos de anuncio adicionales cada uno de ellos con 16 LED rojos y 16 LED amarillos para indicar

mas alarmas fallos o desactivaciones autodefinidos.

Funcionamiento y procesamiento de mensajes

Para hacer funcionar el panel se coloca un panel tactil de 8 pulgadas encima de la pantalla como medio de

entrada. Hay 6 botones con funciones fijas y 3 teclas de funcion programables.

Ejemplos de asignacion de las teclas de funcion:

Poner el controlador de central en modo de dia;

poner el controlador de central en modo noche

Activar puntos o salidas de deteccion desactivar puntos o salidas de deteccion

Ajustar la sensibilidad estandar de los sensores;

ajustar la sensibilidad alternativa de los sensores

Cada tecla de funcion tiene un indicador de estado virtual.

Un operador con derechos de usuario suficientes puede usar las teclas de funcion en cualquier momento.

Descripcion general de zonas de evacuacion y salidas

El operador puede obtener una vision general de cada zona de evacuacion y cada salida conectada a equipos de proteccion antiincendios en cualquier momento.

Cada zona y cada salida estan marcadas con una Fire Alarm Systems - Central AVENAR 2000 3 10 etiqueta de texto programable y un color que indica claramente su estado: verde indica estado inactivo con alimentacion disponible; rojo muestra una activacion durante una condicion de alarma de incendio; y fucsia indica una activacion sin condicion de alarma de incendio. El color amarillo indica un fallo o un estado desactivado. Un operador con derechos suficientes puede iniciar la evacuacion en zonas seleccionadas y activar las salidas conectadas con

equipos de proteccion antiincendios mediante la interfaz de usuario.

Archivo e impresion de mensajes

El registro historico conserva los eventos y las alarmas entrantes internamente. El registro historico tiene capacidad para almacenar 10.000 mensajes. Es posible mostrar los mensajes en la pantalla y exportarlos. Ademas se puede conectar una impresora de registro mediante un modulo de interfaz serie para imprimir los mensajes entrantes en tiempo real.

Modulos funcionales

Los modulos funcionales son unidades encapsuladas independientes. Se colocan en una ranura de un carril

de la central. Por lo tanto automaticamente se dispone de conexion a la fuente de alimentacion y el trafico de datos con la central. La central identifica el modulo sin ajustes adicionales y funciona en el modo de funcionamiento predeterminado (conectar y funcionar).

El cableado hasta los componentes externos se realiza utilizando terminales de rosca/conectores compactos.

Despues de una sustitucion solo es necesario volver a insertar los conectores; no es necesario volver a

tender cantidades importantes de cables.

INCLUYE:

• FPE-2000 -SPC : Controlador de panel licencia estandar
• LSN 0300 A : Lazo para detectores
• PRS-0002 -C : Rail central corto
• PRD 0004 A : Rail central largo
• UPS 2416 A : Fuente de alimentacion
• FDP 0001 A : tapa falsa (3)
• CPH 0006 A : Gabinete para sistema de incendio
• FBH 0000 A : Bastidor de montaje grande
• FPO-5000 -PSB-CH : Soporte para fuente
• BCM-0000- B : Modulo de control de babterias
• LSN 0300 A : Modulo bus para detectores
