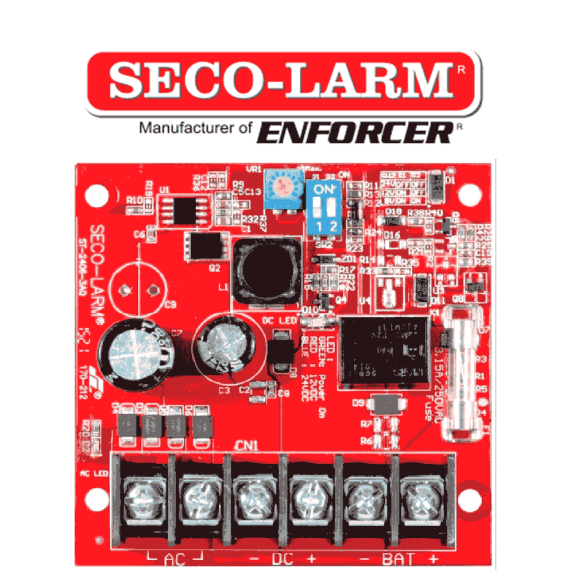

SECO-LARM ST24063AQ - Fuente de Poder con Cargador Bateria 2.5 amp 6/12/24 VCD SEC122

SEC1220003 ST24063AQ SECO-LARM ST24063AQ - Fuente de Poder con Cargador Bateria 2.5 amp 6/12/24 VCD SEC1220003 ST24063AQ

ST24063AQ

FUENTE DE PODER ST-2406-3AQ

Caracteristicas:

• Recarga automatica de baterias de respaldo
• Conmuta automaticamente a modo bateria en caso de corte de suministro electrico
• Proteccion incorporada ante cortocircuitos de la bateria
• LEDs indicadores de estado de energia
• Salida auxiliar programable en 6 12 o 24 VCC
• Salida de voltaje regulada y filtrada
• Salida del circuito de carga regulada protegida por fusible
• Incluye cinta adhesiva doble faz y cables de conexion de bateria con terminales

Especificaciones:

• Alta eficiencia a plena carga
• Disenado para no necesitar un disipador de calor
• Voltaje de operacion 6 12 24 VCC
• Consumo continuo 2.5A
• Consumo de corriente (Max) 3.0 A
• Corriente de salida 6V = 100mA 12V = 220mA 24V = 450mA
• Temperatura de operacion -4149 F (-2065 C)
• Dimensiones 2-7/8 x2-1/4 x1-3/8 (73x73x35mm)

NOTA

PARA SU FUNCIONAMIENTO ES INDISPENSABLE TRANFORMADOR BATERIA DE RESPALDO Y GABIENTE PARA SU RESGUARDO (SE VENDEN POR SEPARADO)

ST24063AQ

DIAGRAMA DE DISPOSITIVO

Instrucciones de Instalacion:

1. Fije la placa en la ubicacion deseada dentro de un gabinete contemplando la accesibilidad para realizar futuras conexiones.

2. Establezca el valor de voltaje de salida de CC (6 12 o 24 VCC) utilizando el interruptor DIP como se muestra en la Tabla 1 para los modelos ST-1206-1.5AQ ST-2406-2AQ y ST-2406-3AQ o la Tabla 2 para todos los demas modelos ST-2406. IMPORTANTE: Desconecte la alimentacion de la placa antes de cambiar o manipular la configuracion del interruptor DIP (la configuracion de salida de voltaje predeterminada o de fabrica es de 12 VCC). (consulte manual de instalacion)

Notas:

1. Antes de conectar cualquier dispositivo externo encienda temporalmente la unidad y mida la tension de salida de CC en el punto de conexion del dispositivo para evitar danos a los dispositivos. Si la caida de voltaje es grande ajuste el voltaje usando el trimpot del voltaje de salida (vea la Fig.1). Luego desconecte la alimentacion antes de conectar dispositivos externos.(consulte manual de instalacion)

2. Verifique los LEDs indicadores de estado en la Tabla 4. (consulte manual de instalacion)

3. El ST-1206-1.5AQ tiene un fusible de 3A. Los modelos ST-2406-2AQ ST-2406-3AQ y ST-2406-5AQ tienen un fusible de 5A. Los modelos ST-2406- 7AQ y ST-2406-10AQ tienen un fusible de 10A. Use solo los fusibles correctos para evitar cortocircuitos y danos a las fuentes de alimentacion / cargadores o al panel de control de acceso a la alarma. (consulte manual de instalacion)

4. Si el valor de tension de la bateria cae por debajo del 80 % del valor establecido en la salida auxiliar la placa cortara automaticamente el suministro de tension de la bateria de respaldo
