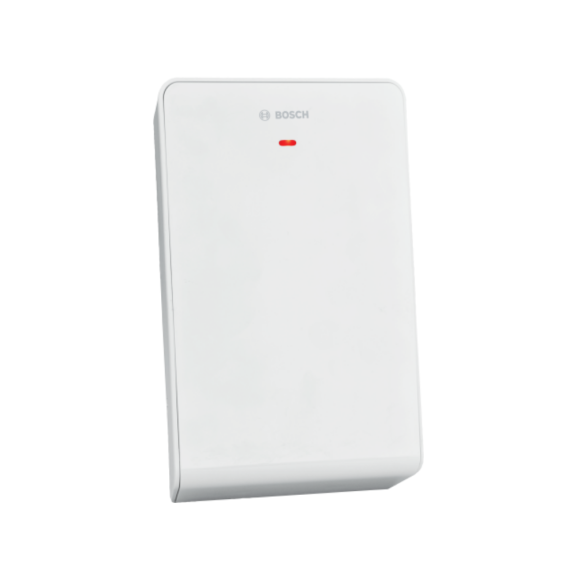

B810 Receptor bus SDI2 inalambrica

Resumen del sistema

RADION inalambrico de Bosch proporciona el alcance la escalabilidad y la duracion excepcional de las baterias necesarias para garantizar su funcionamiento fiable y calidad superior. Las opciones de diagnostico avanzadas y de admision de multiples dispositivos hacen que la instalacion y el mantenimiento sean sencillos y rentables. Gracias a una gama completa de perifericos RADION proporciona flexibilidad para los requisitos de practicamente cualquier aplicacion.

Descripcion del sistema

La B810 es una estacion de recepcion central inalambrica que conecta equipos perifericos inalambricos RADION como los detectores de movimiento detectores especiales llaveros botones de panico contactos de puertas y ventanas y repetidores entre otros con paneles de control Bosch compatibles utilizando la conexion de bus SDI2. La estacion de recepcion central es compatible con la comunicacion por radiofrecuencia a 433.42 MHz. Esta frecuencia tiene una mayor penetracion reflexion y refraccion de la senal con un alcance y una fiabilidad mayores. La estacion de recepcion central tambien dispone de antenas duales para lograr diversidad espacial y polar a fin de mejorar la fiabilidad de las comunicaciones por RF. La estacion de recepcion central esta contenida en la caja para mayor seguridad y esta equipada con proteccion contra sabotaje y detecta e informa de las interferencias de radiofrecuencia. La estacion de recepcion central es compatible con supervision de puntos inalambricos (504) llaveros (1000) y repetidores (8). Se puede acceder facilmente a la estacion de recepcion central y configurarla para un panel de control compatible mediante el interruptor de direcciones de la parte trasera de la carcasa. El interruptor de la direccion de la estacion de recepcion central incorpora un ajuste de un unico digito para la direccion de la estacion de recepcion central lo que permite instalarla facilmente.

Funciones basicas

La estacion de recepcion central utiliza el protocolo inalambrico RADION que es compatible con:

• Comunicacion de bus SDI2.
• Procesamiento de entradas de sabotaje.
• Deteccion e informe de interferencias de radiofrecuencia.
• Notificacion de la potencia de senal y margenes.
• Gestion de la base de datos de dispositivos registrados.

Direccionamiento del interruptor de direcciones

Utilice este interruptor de direccion para asignar facilmente una direccion bus o configurarla durante la instalacion.

Instalacion sencilla

La tapa corredera de la caja con autocierre dispone de una burbuja de nivel integrada y un bloque de terminales personalizado sin separacion y con presilla para que la instalacion sea mas sencilla rapida y fiable.

Pantalla LED

La pantalla LED proporciona informacion del estado o la solucion de problemas sobre la estacion de recepcion central y su conexion. Deteccion e informe de interferencias de radiofrecuencia La estacion de recepcion central detecta e informa de interferencias cuando el nivel de ruido ambiental esta por encima de los umbrales de interferencias durante un periodo continuo de 20 segundos.

Comunicaciones

La informacion de los paquetes de radiofrecuencia se recibe mediante el uso de dos antenas de diversidad polar y espacial. La estacion de recepcion central a continuacion transmite una secuencia de 4 bits de datos al panel de control para controlar cambios de estado. Interruptor de bucle antisabotaje de pared y de cubierta La estacion de recepcion central transmite una senal de sabotaje si alguien retira el dispositivo de su base o de la pared.

Notas de configuracion/instalacion

Consideraciones para el montaje

Puede montar la estacion de recepcion central inalambrica en zonas residenciales comerciales o ubicaciones industriales en las que ya este instalado un panel de control compatible. La distancia entre la instalacion de la estacion de recepcion central inalambrica y el panel de control no debe superar los 243 m (800 pies). Consideraciones del cableado

La estacion de recepcion central inalambrica se conecta a un panel de control mediante las conexiones SDI2 (PWR A B COM). Utilice cables del calibre adecuado desde la estacion de recepcion central al panel de control cuando conecte el cableado al bloque de terminales de la estacion de recepcion central.

Compatibilidad

• B9512G/B8512G B6512/B5512/B4512/B3512
• Paneles de control GV4 Serie:s (D9412GV4 D7412GV4 v2.xx o superior).
• Detector de movimiento RFDL-11-A/RFDL-11.
• Contacto de puerta/ventana estandar RFDW-SM-A/ RFDW-SM.
• Contacto de puerta/ventana de montaje empotrado RFDW-RM-A/RRDW-RM.
• Repetidor RFRP-A/RFRP Detector de movimiento RFPR-12-A/RFPR-12.
• Detector de movimiento (cortina) RFPR-C12-A/RFPRC12.
• Transmisor universal RFUN-A/RFUN.
• Llavero de 4 botones RFKF-FB-A/RFKF-FBS-A/RFKF-FB/ RFKF-FBS.
• Llavero de 2 botones RFKF-TB-A/RFKF-TBS-A/RFKF-TB/ RFKF-TBS.
• Panico de 2 botones RFPB-TB-A/RFPB-TB.
• Pulsador de emergencia de un solo boton RFPB-SB-A/ RFPB-SB.
• Rotura de cristal RFGB-A/RFGB.
• Detector de humo RFSM-A/RFSM.

Caracteristicas y Especificaciones

Nota: B810 Receptor bus SDI2 inalambrica

Recibe senales de radiofrecuencia de los transmisores los repetidores y los detectores de rotura de cristal RADION. Funciona a 433.42 MHz. Para su uso con paneles de control compatibles con bus SDI2.

Numero de pedido: B810

Principales caracteristicas

• Las antenas internas duales proporcionan diversidad espacial y polar para una recepcion fiable de la senal de radiofrecuencia.
• Proteccion antisabotaje de tapa y de pared.
• Las opciones de registro de varios dispositivos asi como los diagnosticos de radiofrecuencia garantizan una instalacion efectiva y eficaz.
• Admite la supervision de puntos inalambricos (504) llaveros (1000) y repetidores (8).
• LED externos de estado.

Especificaciones

Propiedades

• Dimensiones: 139 70 mm x 209 60 mm x 31 80 mm (5 50 pulg. x 8 25 pulg. x 1 25 pulg.).
• Distancia de cableado: De 243 m (800 pies).
• Calibre del cableado: De 0.65 mm (22 AWG) a 2.0 mm (18 AWG).
• Deteccion antisabotaje.
• Transmite una senal de interruptor antisabotaje cuando se quita la unidad de su base o de la superficie de montaje.

Alimentacion

• Potencia/tension 10 - 14 V CC 12 V CC nominales.
• Consumo de corriente maximo 70 mA.
• Frecuencia 433 42 MHz.

Consideraciones medioambientales

• Entorno operativo De 0C a 49C (de 32F a 120F).
• Humedad relativa Hasta el 93% sin condensacion Uso Para su uso en interiores.
