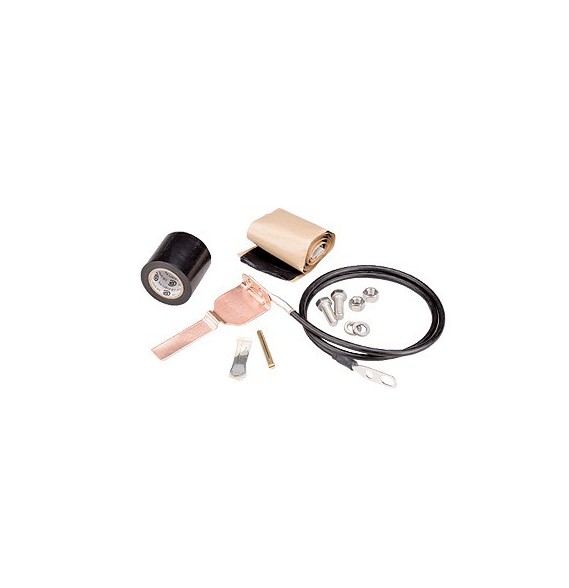

ANDREW / COMMSCOPE 2231584 223-1584 Kit de aterrizaje Estándar para cable coaxial de

2231584 Kit de aterrizaje Estandar para cable coaxial de 1/4", 3/8", CNT-400, 9913. Longitud del conductor 60". 223-1584

Kit de puesta a tierra estándar para 1/4 y 3/8 en el cable coaxial corrugado CNT-300 y la CNT-400 cable trenzado y guía de onda elíptica 240 y 380

Waveguide Tamaño: WR28 | WG22 | R320 | WR42 | WG20 | R220
Tipo de cable: trenzada | Ondulado | Guía de onda elíptica
Puesta a tierra Tipo Kit: Kit de conexión a tierra estándar

Dimensiones
Tamaño nominal 1/4 | 3/8
Tamaño de Waveguide WR28 | WG22 | R320 | WR42 | WG20 | R220
Vinculación del conductor Longitud 1524.0 mm | 60
Cable Jacketing Remoción de Longitud máximo 59 1 mm | 2.3
Cable Aislamiento de Remoción de cuerpo entero mínimo 55 9 mm | 2.2
Diámetro compatible máximo 9.652 mm | 0.380
Diámetro compatible mínimo 6.223 mm | 0.24

Especificaciones electricas
Manejo actual Probado para soportar 100.000 amperios pico de corriente de pico
Current Manipulación Método de prueba MIL-STD-1.757
Conexión a tierra Vinculación y blindar el método de prueba MIL-STD-188-124A
Protección contra rayos Método de prueba IEC 1.024-1

Especificaciones generales
Tipo de cable trenzado | Ondulado | Guía de onda elíptica
Puesta a tierra Tipo Kit Kits de conexión a tierra Estándar
Ordenando Nota CommScope® producto estándar en los Estados Unidos y Canadá
De color negro
Vinculación Material del conductor Cobre
Vinculación del conductor de alambre de calibre Tamaño 6
PVC Vinculación Conductor Aislamiento de material
Puesta a tierra de cobre estañado Material Correa
Incluye kit de puesta a tierra | Hardware | Lug | Un rollo de 2-1 / 2 en la cinta de goma de butilo | Un rollo de 3/4 en cinta de PVC
El campo Adjunto Lug adjunta
Tipo Lug Uno hoyos lug
Cantidad de empaque 1
Remache Material Cobre
Impermeabilización Método de butilo y cinta eléctrica

Especificaciones mecánicas
Blowing Lluvia Método de prueba MIL-STD-810 Método 506
Corrosión Método de prueba MIL-STD-1344 Método 1001
Congelación Lluvia / formación de hielo Método de prueba MIL-STD-810 Método 521
Humedad Método de prueba MIL-STD-1344 Método 1002
Inmersión Método de prueba IEC 60529: 2001 IP68
Temperatura de funcionamiento: -40 ° C a 85 ° C (-40 ° F a 185 ° F)
Temperatura de almacenamiento: -40 ° C a 80 ° C (-40 ° F a 176 ° F)
Tamaño de rosca 3/8
Resistencia UV Método de prueba MIL-STD-810 Método 505
Método de prueba de vibración MIL-STD-202 Método 214

Dimensiones de empaque
Altura 266.7 mm | 10.5 en
Longitud 57.2 mm | 2.3 en
Peso de envío 0.34 kg | 0.75 libras
Ancho 175.3 mm | 6.9 en

223-1584 Kit de aterrizaje Estandar para cable coaxial de 1/4", 3/8", CNT-400, 9913. Longitud del conductor 60". 2231584
