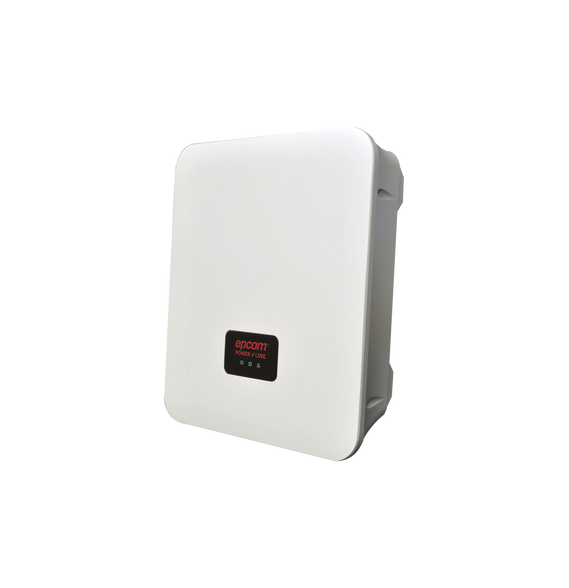

EPIG5KV3 Inversor Tipo Cadena para Interconexion a la Red Electrica de CFE de 5 kW con Salida de 220 Vca. EPIG5KV3

El equipo no es compatible con paneles de 540W.

¿Cómo Funciona?

Los sistemas de interconexión convierten mediante un inversor la energía en corriente directa generada por los paneles solares en energía en corriente alterna en total sincronía en voltaje y frecuencia tal y como lo entrega CFE.

La energía generada es enviada a la vivienda para su consumo y el excedente se regresa a la red eléctrica. De esta forma no solo bajamos nuestro consumo sino que existe un retorno de energía dando ahorros de hasta un 95% en el pago del recibo de electricidad.

¿Por qué utilizar inversores Epcom?

• Máxima eficiencia de conversión de hasta un 97.6%.
• Ahorros de hasta un 95% en el pago de recibo de luz.
• Aproveche al máximo la potencia del sol con la tecnología MPPT.
• Amplio rango de Vcc de entrada.
• Fácil configuración para el diseñador.
• No mezclar potencias de paneles en las cadenas.
• 5 años de garantía contra defectos de fábrica.
• Utilice los protectores de picos SP50-240SP para alargar la vida de su inversor.
• Excelente beneficio.
• Cuenta con la certificación necesaria para realizar contratos de interconexión con la red de CFE (IEE1547 y UL1741).

Ficha Técnica.

Tipo/ Especificación                                               EPIG-5KV3

Datos de entrada CD

Potencia FV recomendada (W)                                       5000W
Voltaje máximo de entrada (V)                                     600 Vcc
Rango de operación de voltaje CD                              90V-550Vcc
Corriente máxima CD                                                   2X11A

Parámetros de salida CA

Potencia máxima de salida                                            5000W
Voltaje nominal de salida CA                                         220Vca
Corriente máxima CA                                                    21.8A

Datos Generales

Eficiencia máxima                                                         97.6%
Frecuencia nominal/rangos                                        60/60+-5HZ
Dimensiones                                                       370×126.5×420mm
Peso                                                                           10.9kg

Garantía de 5 años contra defectos de fabricación...!

Aplicación para iOS y Android

Monitoreo desde Página Web

Nota:  Se recomienda utilizar sistemas de tierra física (LP-GROUND-30A) colocar supresores de picos (LA302R) y verificar voltajes de operación.

           Consultarlo con el departamento de ingeniería en energía solar.

Sistemas Completos de Integración Solar

Genere Hasta 15 000 Pesos Mensuales

Energía Limpia

Ahorro de Energía

Cuidado del Medio Ambiente

Conexión sencilla

Diagrama de Conexión para Solución con Inversores de Cadena

Diagrama de Conexión para Solución con Microinversores

---

Revise en el consumo bimestral de su recibo de luz y tabule lo siguiente con nuestros KITS para saber que kit necesita.

Modelo del kit	Generación promedio al bimestre del kit
KIT1BDM600MONO	165 KWH
KIT2BDM600MONO	330 KWH
KIT10BDM600MONO	1650 KWH
KITEPCOM1KV1	300 KWH
KITEPCOM3KV3	900 KWH
KITEPCOM5KV3	1500 KWH
2 - KITEPCOM5KV3	3000 KWH

Localice en su recibo de luz su consumo bimestral y encuentre el KIT que requiere para que deje de pagar el costo de la energía eléctrica con CFE. Cada uno de estos equipos requiere un contrato con CFE.

1.
2.
3.
4.
5.
6.
7.
8.
9.



Notas:

• El equipo solo funciona en rango de 220 - 250 Vca en voltajes mayores requiere proceso de inicialización.
• Se recomienda consultarlo con el departamento de ingeniería solar.
• Los equipos de interconexión a la red eléctrica no pueden operar con generadores diésel o a gasolina.
• Los inversores requieren sincronizarse para entregar voltaje de lo contrario el equipo no entregara voltaje si se miden las terminales con los paneles conectados el voltaje medido debe ser 0V.
• Los inversores no operan con paneles de una amperaje mayor a 11A ISC generalemnte paneles mayores a 455W.
• Los equipos de versiones anteriores (color amarillo) solo cuentan con 1 año de garantía.

Verificar la aprobación de los certificados con CFE el equipo cumple con las normativas IEEE1547 IEC62109 y UL1741.
