BOSCH V_MIC7522Z30B- MIC IP Starlight 7000I/ IP68/ H.265/ Analiticos/ Zoom 30x/ Desem

RBM0060004 MIC7522Z30BR BOSCH V_MIC7522Z30B- MIC IP Starlight 7000I/ IP68/ H.265/ Analiticos/ Zoom 30x/ Desempanador 2 MP RBM0060004 MIC7522Z30BR

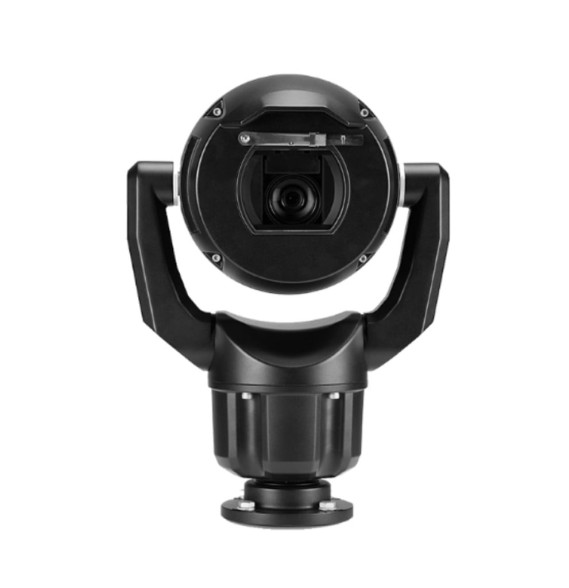

MIC IP starlight 7100i PTZ 2MP HDR 30x IP68 negro con Desempanador

Resumen del sistema

La camara MIC IP starlight 7100i es una plataforma de vigilancia PTZ avanzada para las aplicaciones criticas. Con tecnologia de captacion de imagenes starlight y excelente sensibilidad con poca luz esta camara es la solucion perfecta cuando se necesita obtener imagenes nitidas y de alta calidad. El diseno resistente de la camara cumple las expectativas del cliente en entornos exigentes que superan las capacidades de las camaras IP convencionales. Incluso en instalaciones sujetas a condiciones adversas de choques o vibraciones y a circunstancias meteorologicas extremas la camara proporciona imagenes de video de alta calidad.

La camara es la opcion idonea para:

• Transporte: autopistas puentes/tuneles y puertos.
• Infraestructuras criticas: generacion/transmision de energia refinerias/oleoductos y mineria.
• Alta seguridad: instalaciones gubernamentales y centros de datos.
• Aplicaciones criticas en entornos exigentes que requieren imagenes de alta resolucion.
• Escenas complejas con muchos detalles en cualquier condicion de iluminacion.
• Instalaciones en las que se desea evitar los tiempos de inactividad a causa de los altos costes para el servicio.

Funciones basicas

Excepcional rendimiento en condiciones de baja iluminacion

Al combinar la tecnologia de sensores mas reciente con una sofisticada eliminacion de ruido el resultado es una sensibilidad excepcional en color. El rendimiento en condiciones de baja iluminacion es tan bueno que la camara sigue ofreciendo un rendimiento excelente en color incluso con una cantidad minima de luz ambiental.

Alto rango dinamico

El rango dinamico de la camara es excepcional y destaca en las comparaciones de rendimiento en condiciones reales. En el modo de rango dinamico ampliado la camara utiliza un obturador electronico para captar cuatro imagenes con tiempos de exposicion distintos y reproducir fotogramas con alto contraste. El resultado es que se pueden ver detalles tanto en las areas iluminadas (reflejos) como las zonas oscuras (sombras) de la escena al mismo tiempo. Es posible distinguir facilmente objetos y caracteristicas (por ejemplo rostros) en condiciones de contraluz intenso.

Diseno reforzado para aplicaciones extremas

La camara esta disenada para soportar aplicaciones de vigilancia que van mas alla de las capacidades mecanicas de los sistemas de posicionamiento convencionales. Todo el cuerpo metalico esta anodizado y se ha disenado para resistir fuertes impactos o vibraciones de baja frecuencia. Los modelos de la camara cumplen con la certificacion IK10 de resistencia a impactos y con las normas IEC 60068 aplicables a vibraciones y choques. La camara dispone de un sistema de posicionamiento de bucle cerrado. El sistema permite que la camara mantenga su posicion cuando esta sometida a una vibracion continua o despues de un evento de choque extremo incluso sin guiado o calibracion de posicion prefijada. La camara se beneficia de los conocimientos de Bosch en lo referente a ingenieria de materiales y revestimientos. Como resultado los componentes metalicos de alta calidad y el acabado de la camara ofrecen una proteccion sin precedentes contra la corrosion. La camara se ha probado durante 2000 horas con un pulverizador de sal tal y como establece la norma ISO 12944-6: C5-M (alto); componentes de la carcasa en aluminio. Desempanador en la ventana de visualizacion

El desempanador de la ventana ayuda a disminuir o impedir la acumulacion de hielo en la ventana de la camara. Incluso en entornos muy frios en los que las ventanas de otras camaras se congelan la camara MIC permite ver mas y mejor. Nota: esta funcion solo esta disponible en los modelos mejorados. Diseno robusto compatible con la norma lider del sector IP68 Tipo 6P IK10

Las camaras MIC que se certifican tras someterse a rigurosas pruebas de polvo e inmersion (IP68 Tipo 6P) y de impacto (IK10) se adaptan perfectamente a la instalacion en los entornos mas complejos. La carcasa de aluminio anodizado y el revestimiento resistente de pintura pulverizada proporcionan una excepcional proteccion contra la corrosion a cada camara MIC. Una junta torica fiable protege completamente los componentes internos del entorno exterior por lo que no hay necesidad de presurizar la camara. Para garantizar la integridad de la unidad la fabrica comprueba que no hay fugas en cada camara MIC antes de enviarla.

Mecanismo de giro e inclinacion

El mecanismo de giro e inclinacion es un sistema reforzado con accionamiento directo. Los motores sin escobillas controlan directamente el movimiento de giro e inclinacion utilizando un tren de engranajes optimizado disenado para minimizar la holgura y apoyar un funcionamiento continuo sin desgaste significativo por el uso.

Nota: El mecanismo estabilizador solo esta disponible en modelos mejorados. Con un giro continuo y completo de 360 y control de inclinacion de 290 (en modelos verticales con iluminadores) y giro muy rapido (120/segundo) e inclinacion (90/segundo) para una capacidad de vision excepcional la camara supera en rendimiento a otras camaras de su clase.

Ajustar al zoom

Al dibujar un cuadro en la imagen se activara que la camara haga zoom a la posicion correcta.

Iluminacion en modo dual

El accesorio iluminador MIC (se vende por separado) cuenta con LEDs IR y de Luz blanca. El iluminador es instalable in situ. Nota: las camaras de esta familia de productos son compatibles unicamente con los modelos MIC-ILx-400. Las distancias y el rendimiento dependen de las condiciones de iluminacion ambiental. En la tabla siguiente se identifica la aplicacion para cada tipo de LED.

Notas de configuracion/instalacion

Opciones de soporte de montaje

Camaras MIC IP 7100i disenadas por Bosch para su uso en aplicaciones de exterior. En un area de instalacion cerrada (por ejemplo en una fundicion cerca de un horno etc.) las temperaturas exteriores a la camara pueden superar los 65 C (149 F). Si instala una camara en un recinto cerrado asegurese de que la temperatura de funcionamiento de la camara es como maximo de 60 C ( 140 F). Asegurese de que el aire circula alrededor de la camara para proporcionar refrigeracion. La figura siguiente identifica los soportes de montaje opcionales para las camaras MIC. Consulte las hojas de datos de cada soporte en concreto para obtener mas informacion. Algunos soportes pueden no estar disponibles en todas las regiones.

Caracteristicas y Especificaciones

Nota: MIC-7522-Z30BR PTZ 2MP HDR 30x IP68 mejorado negro

Camara PTZ rugerizada; 1080p 30x captura de imagenes starlight desempanador ranura para tarjeta SD. Negro (RAL 9005). Acabado arenoso. Numero de pedido: MIC-7522-Z30BR

Principales caracteristicas

• Tecnologia de camara starlight con excelente sensibilidad con poca luz (color = 0.0047 lx) y Alto rango dinamico (120 dB) (para ver todos los detalles en areas claras y oscuras simultaneamente).
• Resistencia y solidez excepcionales para cualquier aplicacion en el exterior incluyendo el control del trafico (puentes tuneles o autopistas) la proteccion perimetral la vigilancia urbana y la mineria.
• Camera Trainer integrado para entrenar la camara con el fin de que reconozca los objetos especificados por el usuario por ejemplo objetos en movimiento y parados para alertar a los operadores de cualquier actividad inusual en la escena.
• Tecnologia inteligente de vanguardia con Intelligent Tracking y deteccion de objetos incluso con la camara en movimiento.
• Iluminador opcional con LEDs multiespectrales que distribuyen la luz IR de manera uniforme en el campo para evitar las zonas oscuras o un exceso de iluminacion en la escena.

Especificaciones

• Sensor de imagenes Sensor CMOS de 1/2 pulg.
• Elementos efectivos de la imagen (pixeles) 1937 x 1097 (2 12 MP).
• Lente Zoom motorizado de 30x; de 6 6 mm a 198 mm.
• Campo de vision (CdV): De 2 1 a 58 3
• Enfoque Automatico con anulacion manual Iris.
• Automatico con anulacion manual.
• Zoom digital 12x.
• Conmutador Dia/ Noche.
• Filtro de corte IR automatico.

Analisis de contenido de video

• Tipo de analisis Intelligent Video Analytics.
• Configuracion es Desactivado/VCA global/perfiles 1-16.
• Calibracion Autocalibracion automatica cuando se establece la altura.
• Normas de alarma (combinable) Cualquier objeto Objeto en campo Cruzar la linea Entrando en campo Saliendo del campo Merodeando Siguiendo ruta Objeto inactivo Objeto eliminado Contador Occupancy Deteccion de actividad Cambio de condicion Busqueda de similitud Sabotaje.
• Filtros de objeto Duracion tamano Relacion de aspecto v/h Velocidad Direccion clases de objeto (Personas de pie Bicicletas Coches Camiones) Color.

Mecanicas

• Unidad de accionamiento Accionamiento mediante motor sin escobillas de giro/inclinacion integral.
• Orientacion de montaje admitida Vertical Invertida Posicion inclinada.
• Rango de giro Rotacion continua de 360
• Angulo de inclinacion 290 (con o sin iluminador).
• Rango de inclinacion (Con o sin iluminador) en posicion vertical: de -55 a 90; Invertida: de -95 a 55; Posicion inclinada: de -80 a 65.
• Velocidad de giro variable 0 2/segundo - 120/segundo.
• Velocidad de inclinacion variable 0 2/segundo - 90/segundo.
• Velocidad de Intelligent Tracking >0 2/segundo (minimo).
• Velocidad de Posiciones prefijadas 120/segundo.
• Precision de preposicion /-0.05.
• Giro e inclinacion proporcionales al zoom Si Ruido audible <65 dB.

Electricas

• Tension de entrada 21-30 VCA 50/60 Hz; alta potencia a traves de.
• Ethernet (56 VCC nominales).
• Consumo de energia (normal) sin iluminador 40 W.
• Consumo de energia (normal) con iluminador 70 W.
• Consumo de corriente 24 V de CA 3 15 A.
• Consumo de corriente Alta potencia 1 5 A.
• Configuracion redundante Conectar tanto un Midspan PoE de alta potencia como una fuente de alimentacion de 24 V de CA independiente.

Almacenamiento local

• Ranura para tarjeta de memoria Tarjeta SD completa proporcionada por el usuario (maximo 2 TB) solo en modelos mejorados.
• Recomendadas: tarjetas SD Sony Industrial.

Audio

• Compresion G.711 AAC y L16 (en directo y grabacion).
• Relacion senal/ruido (S/R) Entrada de audio: 47 dBA (ponderacion A) Salida de audio: 50 dBA (ponderacion A).
• Modo Comunicacion de audio bidireccional duplex completo Conexiones de usuario.
• Entrada de linea: 15 kiloohmios tipica 1 0 Vrms max. Salida de linea: 0 8 Vrsm a 12 kiloohmios tipica.

Medioambientales

El cliente es responsable de asegurarse de que la instalacion cumple con las tensiones que se especifican a continuacion.

Nota: la unidad incluye calefactor interno y ventilador.

• Indice de proteccion IP/ Estandar IEC 60529 IP66/IP68/Tipo 6P (polvo e inmersion) cuando esta instalado en un MIC-DCA o en un soporte de pared MIC con un MIC-SCA. IP67 (humedad y polvo) con el kit de conectores IP67 (MIC-9K-IP67-5PK) en los conectores de la base de la camara. Este kit tambien es necesario cuando se utilizan montajes que no son de Bosch.
• Impacto mecanico externo (codigo IK/indice de impacto) IEC 62262 IK10 (excluida la ventana de cristal).
• Temperatura de funcionamiento: De -40 C a 65 C (de -40 F a 149 F) NEMA TS 2-2003 (R2008) de -34 C a 74 C (de -30 F a 165 F) durante 15 horas.
• Temperatura de inicio en frio -40 C (-40 F) (requiere un calentamiento de 60 minutos antes de realizar operaciones PTZ).
• Temperatura de almacenamiento: De -45 C a 70 C (de -49 F a 158 F).
• Humedad 0-100% Carga de viento.
• Vientos sostenidos de hasta 161 km/h (100 mph).

Estructura

• Dimensiones (An. x Al. x Pr.) 287 93 mm x 400 34 mm x 210 65 mm (11 34 in x 15 76 in x 8 29 in).
• Peso 8 7 kg (19 2 lb).
• Ventana Cristal plano con desempanador.
• Material de fabricacion Aluminio fundido anodizado.
• Limpiador de ventana Limpiador de silicona de larga duracion integrado.
• Parasol (para evitar la carga del sol en climas calidos) Opcional (se vende por separado).
• Inclinacion: Posibilidad de inclinacion in situ.
• Color Negro (RAL 9005) Color Blanco (RAL 9010) Color Gris (RAL 7001).
