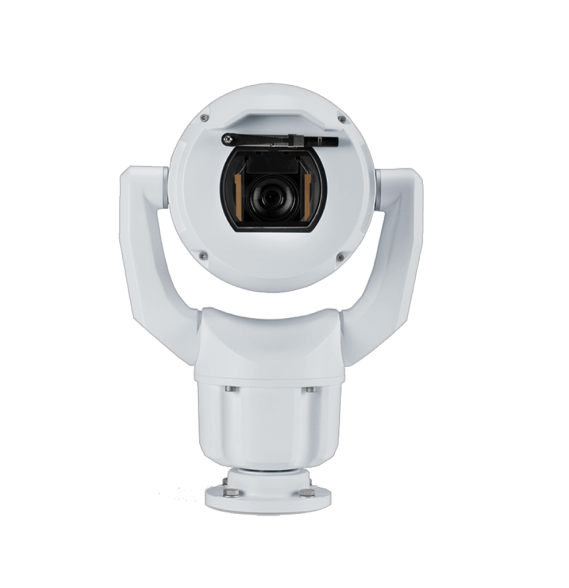

MIC-7504-Z12WR PTZ 8MP 12x IP68 mejorado blanca

Camara PTZ resistente; 4K UHD 12x estabilizacion de imagen optica desempanador ranura para tarjeta SD. Blanco (RAL 9010). Acabado arenoso.

Numero de pedido MIC-7504-Z12WR F.01U.353.586

MIC-7504-Z12WR PTZ 8MP 12x IP68 mejorado blanca

MIC IP ultra 7100i

MIC IP ultra 7100i la primera camara PTZ resistente con resolucion UHD (4K) ofrece un nivel excepcional de calidad de imagen y fiabilidad en entornos extremos.

El diseno resistente de la camara cumple las expectativas del cliente en entornos exigentes que superan las capacidades de las camaras IP convencionales. Incluso en instalaciones sujetas a condiciones adversas de choques o vibraciones y a circunstancias meteorologicas extremas la camara proporciona imagenes de video de alta calidad.

La camara es la opcion idonea para:

• Transporte: autopistas puentes/tuneles y puertos
• Infraestructuras criticas: generacion/transmision de energia refinerias/oleoductos y mineria
• Alta seguridad: instalaciones gubernamentales y centros de datos
• Aplicaciones criticas en entornos exigentes que requieren imagenes de alta resolucion
• Escenas complejas con muchos detalles en cualquier condicion de iluminacion
• Instalaciones en las que se desea evitar los tiempos de inactividad a causa de los altos costes para el servicio

Caracteristicas

• Resolucion UHD 4K (3840 x 2160 pixeles) a 30 ips zoom 12x con estabilizacion de imagen optica (OIS)
• Resistencia y solidez excepcionales para cualquier aplicacion en el exterior incluyendo el control del trafico (puentes tuneles o autopistas) la proteccion perimetral la vigilancia urbana y la mineria
• Camera Trainer integrado para entrenar la camara con el fin de que reconozca los objetos especificados por el usuario por ejemplo objetos en movimiento y parados para alertar a los operadores de cualquier actividad inusual en la escena
• Tecnologia inteligente de vanguardia con Intelligent Tracking y deteccion de objetos incluso con la camara en movimiento
• Iluminador opcional con LEDs multiespectrales que distribuyen la luz IR de manera uniforme en el campo para evitar las zonas oscuras o un exceso de iluminacion en la escena

Funciones

Diseno reforzado para aplicaciones extremas

La camara esta disenada para soportar aplicaciones de vigilancia que van mas alla de las capacidades mecanicas de los sistemas de posicionamiento convencionales. Todo el cuerpo metalico esta anodizado y se ha disenado para resistir fuertes impactos o vibraciones de baja frecuencia. Los modelos de la camara cumplen con la certificacion IK10 de resistencia a impactos y con las normas IEC 60068 aplicables a vibraciones y choques.

La camara dispone de un sistema de posicionamiento de bucle cerrado. El sistema permite que la camara mantenga su posicion cuando esta sometida a una vibracion continua o despues de un evento de choque extremo incluso sin guiado o calibracion de posicion prefijada.

La camara se beneficia del conocimiento de Bosch en lo referente a ingenieria y revestimientos. Como resultado los componentes metalicos de alta calidad y el acabado de la camara ofrecen una proteccion sin precedentes contra la corrosion. La camara se ha sometido a pruebas y cumple con la norma ISO 12944:6 C5-M: exigencia muy elevada (maritima) sobre los componentes de carcasas de aluminio.

Desempanador en la ventana de visualizacion

El desempanador de la ventana ayuda a disminuir o impedir la acumulacion de hielo en la ventana de la camara. Incluso en entornos muy frios en los que las ventanas de otras camaras se congelan la camara MIC permite ver mas y mejor.

Diseno robusto compatible con la norma lider del sector IP68 Tipo 6P IK10

Las camaras MIC que se certifican tras someterse a rigurosas pruebas de polvo e inmersion (IP68 Tipo 6P) y de impacto (IK10) se adaptan perfectamente a la instalacion en los entornos mas complejos. La carcasa de aluminio anodizado y el revestimiento resistente de pintura pulverizada proporcionan una excepcional proteccion contra la corrosion a cada camara MIC. Una junta torica fiable protege completamente los componentes internos del entorno exterior por lo que no hay necesidad de presurizar la camara. Para garantizar la integridad de la unidad la fabrica comprueba que no hay fugas en cada camara MIC antes de enviarla.

Mecanismo de giro e inclinacion

El mecanismo de giro e inclinacion es un sistema reforzado con accionamiento directo. Los motores sin escobillas controlan directamente el movimiento de giro e inclinacion utilizando un tren de engranajes optimizado disenado para minimizar la holgura y apoyar un funcionamiento continuo sin desgaste significativo por el uso. Con un giro continuo y completo de 360 y control de inclinacion de 290 (en modelos verticales con iluminadores) y giro muy rapido (120/segundo) e inclinacion (90/segundo) para una capacidad de vision excepcional la camara supera en rendimiento a otras camaras de su clase.

Ajustar al zoom

Al dibujar un cuadro en la imagen se activara que la camara haga zoom a la posicion correcta.

Iluminacion en modo dual

El accesorio iluminador MIC (se vende por separado) cuenta con LEDs IR y de Luz blanca. El iluminador es instalable in situ.

Nota: las camaras de esta familia de productos son compatibles unicamente con los modelos MIC-ILx-400. Las distancias y el rendimiento dependen de las condiciones de iluminacion ambiental. En la tabla siguiente se identifica la aplicacion para cada tipo de LED.

Aplicacion Tipo de iluminador

Iluminacion de corto alcance LED IR de 940 nm

Deteccion de largo alcance LED IR de 850 nm

Identificacion y disuasion LED de Luz blanca

La camara MIC puede dirigir el haz de IR dinamicamente para que la intensidad de la iluminacion coincida con el campo de vision de la camara segun el nivel de zoom.

La intensidad del haz se controla automatica o manualmente dependiendo de la preferencia del usuario. La sobreexposicion se reduce al disminuir la intensidad.

La tecnologia Luz constante patentada integrada proporciona un nivel constante de iluminacion durante toda la vida util del producto incluso con temperaturas oscilantes.

El modo Luz blanca permite al operador captar los detalles de la escena completa en color o utilizar la luz con efecto disuasorio.

Codificacion de video de alta eficiencia H.265

La camara se ha disenado en la plataforma de codificacion mas eficaz y potente H.264 y H.265/ HEVC. La camara tiene capacidad para ofrecer video de alta calidad y alta resolucion con una carga de la red muy baja. Con el doble de eficiencia de codificacion H.265 es el estandar de compresion preferido para sistemas de videovigilancia IP.

Flujo inteligente

Las capacidades de codificacion inteligentes junto con la tecnologia Intelligent Dynamic Noise Reduction y el analisis reducen el consumo de ancho de banda a niveles extremadamente bajos. Solo es necesario codificar la informacion relevante de la escena como el movimiento o los objetos encontrados con el analisis.

La camara es capaz de realizar transmisiones de flujo cuadruple lo que permite generar flujos configurables independientes para visualizaciones en directo grabaciones o monitorizacion remota a traves de anchos de banda restringidos.

Grabacion y gestion de almacenamiento

Controle la gestion de las grabaciones con la aplicacion Bosch Video Recording Manager o use el almacenamiento local y los destinos iSCSI directamente en la camara sin software de grabacion. Use una tarjeta de memoria con un maximo de 2 TB para grabar en origen o para que la tecnologia Automatic Network Replenishment (ANR) mejore la fiabilidad de la grabacion.

La grabacion previa a la alarma en la RAM reduce el consumo de ancho de banda en la red y amplia la vida util de la tarjeta de memoria.

Intelligent Video Analytics en origen

La camara incluye la ultima version de la aplicacion Intelligent Video Analytics para el uso en posiciones prefijadas.

Disenado para aplicaciones en situaciones criticas Video Analytics puede detectar seguir y analizar objetos en movimiento de manera fiable mientras elimina las falsas alarmas generadas por fuentes enganosas en la imagen incluso en condiciones meteorologicas adversas.

Hay tareas avanzadas disponibles como cruces de lineas multiples merodeo deteccion de objetos abandonados/sustraidos estimacion de densidad de multitud recuento de ocupacion y personas para alarmas en directo y busqueda cientifica. Se pueden definir filtros de objetos basados en tamano velocidad direccion relacion de aspecto y color.

Un modo de calibracion simplificada reduce considerablemente el tiempo de instalacion ya que solo es necesario introducir la altura de instalacion una vez para cada camara independientemente de las posiciones prefijadas.

Una vez calibrada la camara el motor de analisis puede clasificar automaticamente los objetos como personas de pie coches bicicletas o camiones.

Soporte para casos especificos

El software Video Analytics ofrece una configuracion sencilla ya que proporciona valores predeterminados optimos para distintas aplicaciones. Basta con calibrar la camara y a continuacion sencillamente seleccionar el caso de uso deseado y adaptar los campos de alarmas y las lineas que se ofrecen en el campo de vision. Esta disponible para los siguientes escenarios:

• Deteccion de intrusion: area pequena un solo campo de alarma
• Deteccion de intrusion: distancia larga se deben activar dos campos de alarma
• Recuento de personas
• Control del trafico: deteccion de circulacion en sentido contrario
• Control del trafico: deteccion automatica de incidentes con deteccion de circulacion en sentido contrario deteccion de peatones vehiculos lentos vehiculos detenidos y objetos abandonados

Video Analytics mientras la camara esta en movimiento

Fuera de posiciones prefijadas e incluso mientras la camara PTZ esta en movimiento ya sea en rondas de vigilancia o manualmente la aplicacion Intelligent Video Analytics puede detectar e iniciar alarmas cuando los objetos se encuentran en los campos de alarma. Estos campos de alarma se definen una sola vez para todas las vistas de camara PTZ. La camara puede activar automaticamente una alarma si se activa cualquier parte de un campo de su vista mientras realiza una ronda de vigilancia por las areas monitorizadas.

Camera Trainer

A partir de los ejemplos de objetos que se desea captar y de objetos que no se desea captar el programa Camera Trainer utiliza el aprendizaje automatico para permitir al usuario definir los objetos de interes y generar detectores para ellos. A diferencia de los objetos en movimiento que detecta la aplicacion Intelligent Video Analytics el programa Camera Trainer detecta tanto los objetos en movimiento como los estacionarios y los clasifica inmediatamente. Mediante Configuration Manager puede configurar el programa Camera Trainer usando el video en directo y las grabaciones disponibles a traves de la camara correspondiente. Los detectores resultantes se pueden descargar y cargar para su distribucion a otras camaras.

Para activar el programa de Camera Trainer se precisa una licencia gratuita.

Intelligent Tracking

Cuando la aplicacion Intelligent Video Analytics de la camara detecta objetos o personas la camara puede activar automaticamente la funcion Intelligent Tracking que controla las acciones de giro/ inclinacion/zoom de la camara para realizar un seguimiento de los objetos y mantenerlos a la vista.

La ultima generacion de la caracteristica Intelligent Tracking garantiza un movimiento mas suave de la camara para una visualizacion mas comoda y un seguimiento de objetos mas fiable incluso en escenas complejas.

Las zonas con algun movimiento en segundo plano que puede interferir (movimiento de los arboles luces parpadeante y carreteras con trafico denso) se pueden ocultar.

La camara admite 2 modos de Intelligent Tracking:

• Modo Auto: en este modo la camara sigue a cualquier objeto que haya disparado una alarma en la aplicacion Intelligent Video Analytics. Este modo es mas util para las situaciones en que los casos de alarma se pueden definir claramente por ejemplo cuando no se espera que haya ningun movimiento.
• Modo clic: en este modo los usuarios pueden hacer clic en cualquier objeto detectado por la aplicacion Intelligent Video Analytics para permitir que la camara siga el movimiento del objeto seleccionado. Este modo resulta especialmente util para situaciones en las que se espera actividad normal en la escena.

Estabilizacion de la imagen

La camara incorpora una caracteristica de Estabilizacion de la imagen optica integrada que evita la perdida de pixeles y supera el rendimiento de la Estabilizacion de la imagen electronica. Si detecta cualquier vibracion la camara corrige dinamicamente el video inestable en los ejes vertical y horizontal lo que da como resultado una calidad de imagen excepcional y un campo de vision estable en el monitor.

Facil configuracion

La camara tiene una interfaz de usuario muy intuitiva que facilita y agiliza la configuracion. Dispone de modos de escena configurables con los mejores ajustes para una gran variedad de aplicaciones.

Estandar Este modo esta optimizado para la mayoria de las escenas estandar tanto en interiores como en exteriores.

Refuerzo de la sensibilidad Este modo proporciona la maxima sensibilidad en escenas con poca luz utilizando tiempos de exposicion mas largos lo cual da como resultado imagenes brillantes incluso con muy poca luz.

Movimiento rapido Este modo se utiliza para monitorizar objetos que se mueven con rapidez como los coches en escenas de trafico. Se minimizan los artefactos de movimiento y se optimiza la imagen para obtener una imagen nitida monocroma y en color.

Vibrante Este modo proporciona una imagen mas nitida con mayor contraste nitidez y saturacion.

Solo color (trafico) En este modo la camara no cambia al modo monocromo con niveles bajos de luz. El modo esta optimizado para minimizar los artefactos de movimiento y para capturar el color de los vehiculos o peatones y de las luces de trafico incluso durante la noche en situaciones como la vigilancia de la ciudad y el control del trafico.

Iluminador Este modo ofrece un rendimiento optimizado al utilizar el accesorio iluminador de MIC.

Region de Exposicion Automatica (AE) y region de enfoque

Con la funcion de Exposicion Automatica (EA) la camara calcula el estado de iluminacion de toda la escena. A continuacion la camara determina el nivel optimo de iris ganancia y velocidad del obturador.

En el modo de region de EA los usuarios pueden designar un area concreta de la escena en funcion de las posiciones prefijadas. La camara calcula la condicion de iluminacion del area especificada. A continuacion la camara determina el nivel optimo de iris ganancia y velocidad del obturador para obtener una imagen.

El modo de region de enfoque a diferencia del modo auto foco normal permite a los usuarios centrar su atencion en un area especificada de la escena.

Seguridad de los datos

Se requieren medidas especiales para garantizar el maximo nivel de seguridad para el acceso a los dispositivos y para el transporte de datos. En la configuracion inicial solo se puede acceder a la camara a traves de canales seguros. Es necesario configurar una contrasena de nivel de servicio para acceder a las funciones de la camara.

El acceso al navegador web y al cliente de visualizacion se puede proteger utilizando HTTPS u otros protocolos seguros compatibles con el protocolo TLS 1.2 de vanguardia con conjuntos de cifrado actualizados que incluyen la codificacion AES con teclas de 256 bits. No se puede instalar ningun software en la camara y solo se puede cargar firmware autentificado. Una proteccion con contrasena de tres niveles con las recomendaciones de seguridad permite a los usuarios personalizar el acceso a los dispositivos. El acceso a la red y al dispositivo se puede proteger utilizando la autenticacion de red 802.1x con el protocolo EAP/TLS. La proteccion contra ataques malintencionados queda completamente garantizada por el cortafuegos para inicio de sesion incorporado el modulo de plataforma segura (TPM) y la compatibilidad con la infraestructura de claves publicas (PKI).

La manipulacion avanzada de certificados ofrece lo siguiente:

• Posibilidad de crear automaticamente certificados exclusivos y autofirmados siempre que sea necesario
• Certificados de cliente y de servidor para tareas de autenticacion
• Certificados de cliente para comprobar la autenticidad
• Certificados con claves privadas codificadas

Sellado por software

Una vez establecida la configuracion de la camara que no se debe cambiar los administradores del sistema pueden activar la proteccion de software que sella la configuracion de la camara. Cualquier cambio del estado de sellado o de la configuracion estatica ya sea accidental o intencionado rompera el sellado. La camara envia entonces un mensaje de alarma que el sistema de gestion de video puede utilizar para iniciar una situacion de alarma adecuada. La camara crea un archivo de registro independiente con todos los cambios que afectan al estado de sellado.

Integracion del sistema y conformidad con ONVIF

La camara cumple las especificaciones de ONVIF Profile S y ONVIF Profile G. (ONVIF es el acronimo de Open Network Video Interface Forum). Para la configuracion de H.265 la camara tambien es compatible con Media Service 2 que forma parte de ONVIF Profile T. El cumplimiento de estos estandares garantiza la interoperabilidad entre productos de video en red con independencia del fabricante. Los integradores de otros fabricantes pueden acceder facilmente al conjunto de funciones internas de la camara para su integracion en proyectos grandes.

Para obtener mas informacion consulte el sitio web de Bosch Integration Partner Program (IPP) (ipp.boschsecurity.com).

Facilidad de instalacion

La camara se puede montar con orientacion Vertical invertida o inclinada. La Posibilidad de inclinacion in situ permite a los instaladores inclinar hacia abajo la seccion superior de la camara a un angulo de 35. En este angulo los operadores pueden ver la escena justo debajo de la camara.

El diseno de la camara cumple con una de las caracteristicas clave de los productos de seguridad por video IP de Bosch: una instalacion rapida y sencilla.

Opciones de alimentacion

La camara se puede alimentar a traves de una red compatible con alta alimentacion a traves de Ethernet usando un modelo de Bosch de Midspan PoE de alta potencia (se vende por separado). Con esta configuracion solo se necesita una unica conexion de cable (par trenzado blindado o STP Cat5e/Cat6) para ver alimentar y controlar la camara.

Para una maxima fiabilidad la camara puede funcionar con un sistema de alimentacion redundante Midspan PoE de alta potencia y una fuente de alimentacion independiente de 24 V CA conectados al mismo tiempo. Si el sistema PoE de alta potencia o la fuente de alimentacion de 24 VCA fallan la camara pasa a utilizar la otra fuente de alimentacion sin interrupciones.

El midspan de 60 W puede suministrar alimentacion a los modelos sin accesorio de iluminador. Los midspans de 95 W pueden proporcionar alimentacion a todos los modelos de MIC IP ultra 7100i incluidos los que contienen el accesorio de iluminador.

La camara tambien puede aceptar una 24 VCA fuente de alimentacion estandar si no se va a utilizar una interfaz de red de Alta potencia. El cableado suministrado por el usuario debe estar en conformidad con los codigos de electricidad (clase 2 de niveles de alimentacion).

Diagnosticos de la camara

La camara dispone de varios diagnosticos avanzados/ sensores integrados que muestran avisos en el OSD de la camara sobre el estado de la camara. El registro de diagnostico guarda eventos como:

• Baja tension: una caida de alimentacion entrante por debajo del nivel en el que la camara no puede funcionar.
• Temperatura alta: la temperatura interna supera las especificaciones.
• Temperatura baja: la temperatura interna supera los niveles minimos.
• Humedad alta: la humedad interna supera el 70%.
• Vibracion alta: se ha superado el nivel aceptable de fuerzas de aceleracion.
• Total de horas de funcionamiento de la camara.
• Historial de deterioro del iluminador.

Algunos eventos tambien aparecen en el OSD de la camara.

Estos registros de diagnostico estan disponibles para que el tecnico de instalacion o mantenimiento los revise.

Fiabilidad insuperable

Como todos los productos Bosch la camara se ha disenado segun el mejor proceso de diseno del sector y esta sujeta a las normas mas estrictas de pruebas como HALT (del ingles highly accelerated life testing prueba de vida util altamente acelerada) que supera los limites de los productos para asegurar la fiabilidad durante el periodo de vida.

Project Assistant

Project Assistant de Bosch es la aplicacion mas facil de usar del mercado para la instalacion inicial y la configuracion basica de camaras IP. Ya es posible crear las configuraciones basicas desde fuera de las instalaciones y sin conexion a la camara y compartirlas con otros colegas. Estas configuraciones previas se pueden enviar a la camara in situ lo cual facilita y ahorra tiempo en el proceso de instalacion.

Las camaras configuradas previamente tambien se pueden integrar. La aplicacion permite visualizar y ajustar el campo de vision de la camara facilmente. La aplicacion genera automaticamente un informe detallado de las camaras puestas en servicio.

Certificaciones y aprobaciones

Para obtener una lista completa de todas las certificaciones y los estandares relacionados consulte el informe de pruebas de productos disponible en el catalogo en linea en la pestana Documentos de la pagina de producto del dispositivo. Si el documento no esta disponible en la pagina del producto pongase en contacto con su representante de ventas.

Excepto la prueba de estado estacionario (6.2.2.2) para Australia Excepto la prueba de estado estacionario (5.4.10.2.3) para Australia

Notas de configuracion/instalacion

En la siguiente tabla se indican con una X las opciones de fuente de alimentacion para los modelos de camara MIC IP.

Opciones de soporte de montaje

Camaras MIC IP 7100i disenadas por Bosch para su uso en aplicaciones de exterior. En un area de instalacion cerrada (por ejemplo en una fundicion cerca de un horno etc.) las temperaturas exteriores a la camara pueden superar los 65 C (149 F). Si instala una camara en un recinto cerrado asegurese de que la temperatura de funcionamiento de la camara es como maximo de 60 C ( 140 F).

Asegurese de que el aire circula alrededor de la camara para proporcionar refrigeracion.

La figura siguiente identifica los soportes de montaje opcionales para las camaras MIC. Consulte las hojas de datos de cada soporte en concreto para obtener mas informacion. Algunos soportes pueden no estar disponibles en todas las regiones.

Para ver mas opciones consulte la guia de seleccion rapida de accesorios para camaras MIC IP (https:// media.boschsecurity.com/fs/media/pb/media/support_1/tools/mic_ip_cameras_accessory_quick_selection_guide.pdf).

Piezas incluidas

1 Camara MIC IP ultra 7100i

1 llave inglesa para retirar y conectar las tapas de la horquilla para inclinar la camara si fuera necesario asi como para retirar la tapa de acceso del cabezal de la camara al instalar el accesorio iluminador opcional (se vende por separado)

1 junta de base

1 Acoplador RJ45

1 Etiquetas Direccion MAC

1 Guia de instalacion rapida

1 Instrucciones de seguridad

Especificaciones clave

Apertura de la lente (/F): 2.80 4.50 F

Color: Blanco

Color (lx): 0.2920 lx

Compresion de video: H.264 (ISO/IEC 14496-10); M-JPEG; JPEG; H.265/HEVC

Control de iris: Automatico (con anulacion manual)

Funcionalidad de camara: Intelligent dynamic noise reduction; Intelligent Defog

Longitud focal de la lente (mm): 9.30 111.60 mm

Material: Aluminio; Vidrio

Monocromo (lx): 0.0110 lx

Peso (kg): 8.70 kg

Precision de preposicion (promedio) (): 0.05

Protocolos/estandares: IPv4; IPv6; UDP; TCP; HTTP; HTTPS; RTP/RTCP; IGMP V2/V3; ICMP; ICMPv6; RTSP; FTP; ARP; DHCP; APIPA (Auto-IP link local address); NTP (SNTP); SNMP (V1 MIBII); SNMP (V3 MIBII); 802.1x EAP/TLS; DNS; DNSv6; DDNS (DynDNS.org selfHOST.de no-ip.com); SMTP; iSCSI; UPnP (SSDP); DiffServ (QoS); LLDP; SOAP; CHAP; Digest authentication

Rango de giro (): De 0 a 360 continuo

Temperatura de almacenamiento (C): -45 70 C

Temperatura de funcionamiento (C): -40 65 C

Tension de entrada (VCA): 21 30 VAC

Tipo de Ethernet: 10/100BASE-TX; Auto-sensing; Full / half duplex

Zoom de la lente (x): 12 x
