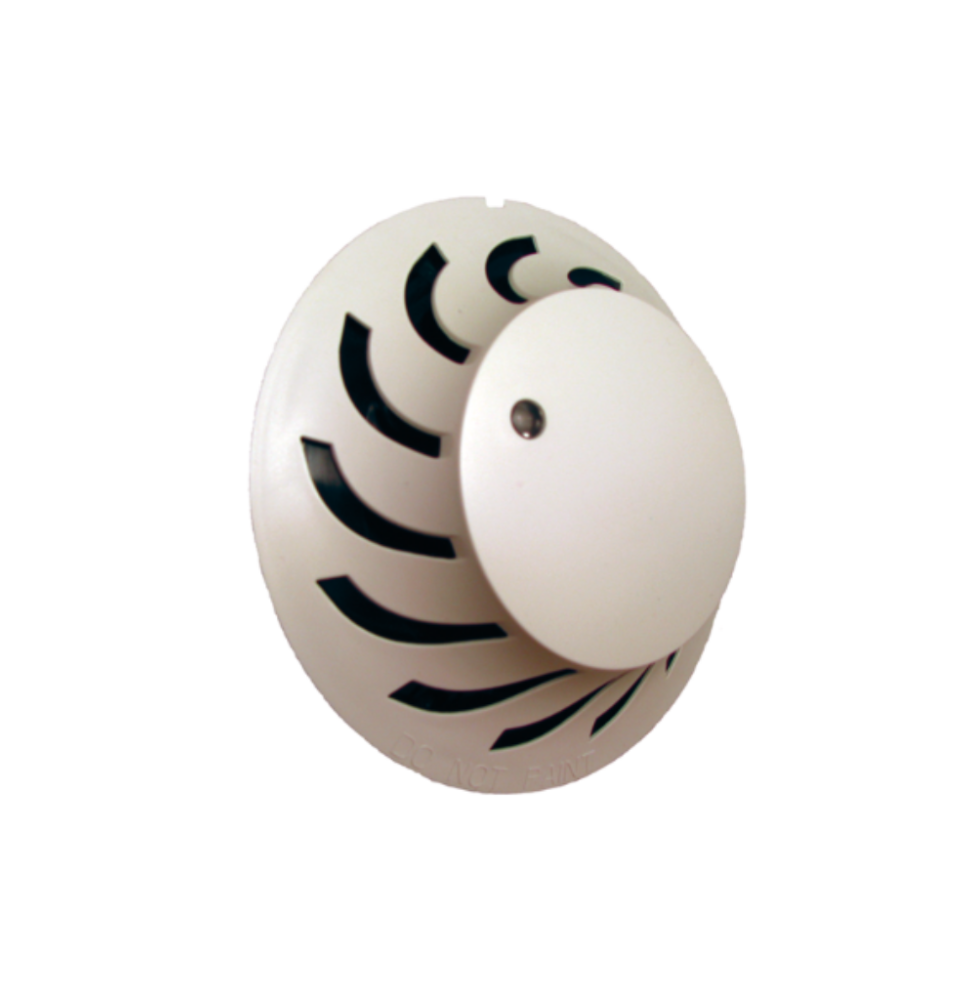

RBM109112 FAP440 BOSCH F_FAP440 - Detector de humo fotoelectrico / Compatible con panel FPA1000 BSH RBM109112 FAP440

Informacion General.

Es un detector de humo fotoelectrico disenado para detectar la presencia de humo mediante la tecnologia fotoelectrica lo que permite una respuesta rapida ante incendios. Es compatible con el panel de control FPA1000 de Bosch facilitando su integracion en sistemas de alarma de incendios. Sus beneficios incluyen alta precision en la deteccion de humo minimizacion de falsas alarmas facil instalacion y mantenimiento y una mayor seguridad en espacios residenciales o comerciales al garantizar una alerta temprana en caso de incendio.

Principales caracteristicas

• La Tecnologia de rayo dual ofrece mejor diferenciacion del tamano de las particulas lo que da como resultado menos falsas alarmas
• El umbral de humo es ajustable se compensa automaticamente
• Direccionamiento con interruptores giratorios
• Modos de funcionamiento flexibles determinados por el panel de control
• El mecanismo de cierre de bases seleccionable impide la retirada mal intencionada del detector
• La tecnologia multicriterio o multisensor reduce las falsas alarmas

Especificaciones tecnicas.

• Consumo maximo: De corriente a 25 C (77 F) y con tension de bus de 39 V.
• En reposo: 0 17 mA.
• Alarma: 5 mA.
• Al sondear: 22 mA ? 20%.
• Tension en operacion (lazo SLC): 24 V CC a 41 V CC..
• Resistencia de linea maxima permitida: 50 .
• Categoria de proteccion: IP 42.
• Humedad relativa: < 95% (sin condensacion).
• Temperatura de Instalacion: De 0 C a 38 C (de 32 F a 100 F).
• Detector: 11 2 cm. x 5 1 cm. (4 4 pulg. x 2 pulg.).
• Detector en una base de 4 pulg: 12 7 cm. x 6 4 cm. (5 pulg. x 2 5 pulg.).
• Detector en una base de 6 pulg.: 17 8 cm. x 6 4 cm. (7 pulg. x 2 5 pulg.)
• Material de la carcasa: CYCOLOY/ABS.
• Sensor de humo: 4 1%/m a 11 48%/m (1 25%/pies a 3 5%/pies).
• Sensor de calor: 57 C (135 F) RoR.

Incluye

• 1 Detector de rayo doble FAP-440D/-DT/-DTC.
• 1 Proteccion contra polvo.

Tecnologia de doble rayo

El detector contiene dos emisores que operan a distintas longitudes de onda. Las distintas longitudes de onda permiten una mejor identificacion del tamano de las particulas para diferenciar las particulas de humo de otros tipos de particulas que podrian estar presentes. Esto da como resultado una menor cantidad de falsas alarmas debido a polvo vapor de agua o humo de cigarrillos.

Indicador LED

El cabezal del detector incluye un LED multicolor encargado de indicar el estado. Para verificar la alimentacion que le llega al detector y el funcionamiento de la comunicacion del lazo direccionable analogico el indicador LED parpadeara de color verde si su funcionamiento es correcto (sondeo). A traves de los ajustes de parametros del panel es posible activar o desactivar el funcionamiento del indicador de sondeos. En caso de alarma el detector LED estara siempre de color rojo y no parpadeara.

Construccion modular

Los detectores de doble rayo FAP440 forman parte de un diseno modular de dos piezas para montajes de detectores. Un detector de doble rayo de la serie FAP440 se adhiere a una base analogica de la serie FAA440. La pestana de bloqueo de seguridad de la base evita la extraccion no autorizada del detector de la base.

Compensacion y calibracion de la sensibilidad

La sensibilidad del sensor de humo se puede programar a traves de 12 niveles. A lo largo de su ciclo de vida util normal los detectores de humo realizan de forma periodica supervisiones con respecto al nivel calibrado de fabrica y compensaciones automaticas de modo que el nivel de sensibilidad se encuentre en todo momento en el nivel programado. Cuando el detector esta excesivamente contaminado dicho problema se anunciara en el panel de control.

Consideraciones sobre el montaje

Los detectores se suelen montar en el techo. Sin embargo si se montan en una pared deben situarse a una distancia minima de 10 2 cm. (4 pulg.) y maxima de 30 5 cm. (12 pulg.) bajo el techo. Si hay en la zona algun otro dispositivo que contenga imanes o emita campos magneticos (por ejemplo altavoces) la base debe estar situada a una distancia minima de 30 cm. (1 pie) de dichos dispositivos. De ese modo se evitara la activacion no deseada del interruptor de prueba. Para cumplir con la Norma UL debe mantenerse un espacio inferior a 9 14 m. (30 pies) entre los detectores de humo.

Consideraciones sobre el cableado

El panel de control se comunica con los detectores a traves del lazo direccionable analogico que permite utilizar un cableado estandar no trenzado ni apantallado para los dispositivos SLC.

Se han probado y aprobado las siguientes secciones de cable:

Longitud maxima

• 0 8 mm.2 (18 AWG) 1200 m. (4000 pies)
• 1 3 mm.2 (16 AWG) 1900 m. (6225 pies)
• 2 1 mm.2 (14 AWG) 2200 m. (7200 pies)
• 3 3 mm.2 (12 AWG) 3000 m. (9850 pies)

Bases de detector

• FAA440B4: Base estandar analogica de 4 pulg
• FAA440B6: Base estandar analogica de 6 pulg
• FAA-440-B4- -ISO: Base aisladora analogica de 4 pulg
• FAA-440-B6- -ISO: Base aislad

Programacion

La programacion local se lleva a cabo en el teclado del panel o traves de un navegador web en un ordenador. La programacion remota se lleva a cabo a traves de un navegador web.

Rango de direcciones

Los detectores de doble rayo de la serie FAP440 cuentan con un rango de direcciones valido de 1 a 254 configurable a traves de los interruptores giratorios de la parte posterior del detector.

Certificados y homologaciones

• UL UROX Smoke-automatic Fire Detectors (ANSI/UL 268).
• CSFM see our website.

Indicador remoto

Si se va a usar un indicador remoto en el circuito debe estar a una distancia inferior a 3 m. (10 pies) de la base.

Accesorios para centrales de incendios

• FPE1000SLC Modulo enchufable de circuito de linea de senalizacion.

Centrales de incendio

• FPA1000 Centrales de incendio direccionables analogicas.
