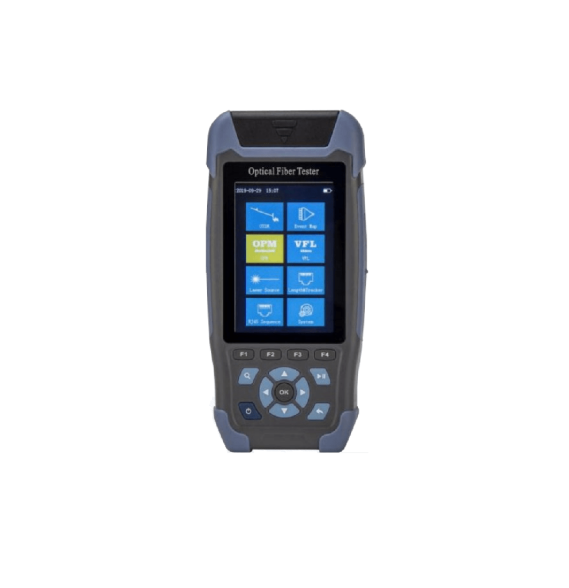

SBETECHS SBE-OTDR-NP  REFLECTÓMETRO ÓPTICO EN EL DOMINIO DEL TIEMPO / Longitud de on

SBT5670007 SBEOTDRNP SBETECHS SBE-OTDR-NP REFLECTOMETRO OPTICO EN EL DOMINIO DEL TIEMPO / Longitud de onda 1310/1550nm 1610/1625 online / Longitud de onda: 800nm 1700m / Rango dinamico: 24dB / 22dB SBT5670007 SBEOTDRNP

Informacion General.

Es un reflectometro optico en el dominio del tiempo (OTDR) utilizado para la caracterizacion y el diagnostico de redes de fibra optica. Sirve para medir la integridad de la fibra detectar fallos y calcular la distancia a los eventos como empalmes conectores o roturas. Beneficios: proporciona mediciones precisas con longitudes de onda de 1310/1550nm y 1610/1625nm cubriendo un amplio rango dinamico de 24dB/22dB. Es ideal para el mantenimiento y la instalacion de redes opticas garantizando un rendimiento optimo y la deteccion temprana de problemas.

Principales caracteristicas

• Compatibilidad versatil: Puede operar en multiples longitudes de onda lo que lo hace adecuado para una variedad de aplicaciones en redes de fibra optica tanto en entornos nuevos como existentes.
• Rango extendido: Es capaz de medir y evaluar largas distancias de cable de fibra optica lo que es crucial para redes de telecomunicaciones y datos.
• Alta precision: Ofrece resultados detallados y precisos con la capacidad de detectar incluso las mas pequenas perdidas de senal o imperfecciones en la fibra.
• Portabilidad: Disenado para ser portatil lo que facilita su uso en campo y en diversas condiciones ambientales.
• Facil de usar: Equipado con una interfaz amigable generalmente con pantalla tactil que permite un manejo intuitivo y rapido acceso a las funciones principales.
• Conectividad y almacenamiento: Dispone de opciones para guardar los resultados de las pruebas y transferirlos a otros dispositivos para un analisis posterior o para la elaboracion de reportes.

Especificaciones tecnicas.

• Longitud de onda

1310/1550 nm (modo dual)

1610/1625 nm (opcional para pruebas en vivo)

• Rango dinamico

24 dB (1310 nm)

22 dB (1550 nm)

• Rango de longitud de onda: 800 nm a 1700 nm
• Resolucion espacial: 0.05 m a 16 m
• Tiempo de respuesta: Configurable (segundos a minutos dependiendo del rango y la precision deseada)
• Zona muerta

Zona muerta de evento: <1 m

Zona muerta de atenuacion: <4 m

• Interfaz

Pantalla tactil a color

Puertos USB para transferencia de datos

Almacenamiento interno y compatibilidad con tarjetas SD

• Alimentacion

Bateria recargable de iones de litio

Duracion de bateria: hasta 8 horas de uso continuo

Incluye

• Dispositivo OTDR
• Fuente de alimentacion y cargador
• Cables de conexion
• Adaptadores de puerto optico
• Manual de usuario
• Software de analisis
• Certificado de calibracion
• Tarjeta de garantia

Medicion de la distancia de la fibra

No solo detecta fallos sino que tambien mide la distancia total de la fibra optica y la distancia hasta cada evento de interes como empalmes conectores o fallos. Esta informacion es crucial durante la instalacion y mantenimiento de la red ya que permite a los ingenieros asegurarse de que las fibras tienen la longitud correcta y que no existen perdidas inesperadas a lo largo de su recorrido.

Por ejemplo si se detecta una atenuacion significativa en un punto particular de la fibra los tecnicos pueden verificar si esta atenuacion coincide con un empalme o conector y evaluar si se trata de un fallo o una condicion esperada. Esto es fundamental en redes de larga distancia donde cualquier desajuste en la longitud o calidad de la fibra podria afectar el rendimiento global de la red.

Precision en la localizacion de problemas

Una de las mayores ventajas del es su capacidad para localizar problemas con una precision extrema. Esta precision se traduce en una reduccion significativa del tiempo y los costos asociados con la reparacion de la red. En lugar de tener que inspeccionar manualmente grandes tramos de fibra los tecnicos pueden dirigirse directamente al punto del problema lo que reduce tanto el tiempo de inactividad como los recursos necesarios para la reparacion.

Por ejemplo si un fallo en la fibra interrumpe la conectividad en una red de telecomunicaciones puede identificar rapidamente el lugar exacto del fallo permitiendo que los tecnicos lo reparen en un tiempo minimo. Esto es especialmente critico en situaciones donde la conectividad es vital como en redes empresariales o gubernamentales donde cualquier interrupcion puede tener consecuencias graves.

Herramienta esencial para instalacion y certificacion

Durante la instalacion de nuevas redes de fibra optica es una herramienta esencial para certificar que la instalacion cumple con las especificaciones tecnicas. Al realizar pruebas con el OTDR los tecnicos pueden verificar que la fibra ha sido instalada correctamente que no hay defectos y que la red esta lista para operar.

Por ejemplo despues de la instalacion de una nueva red de fibra en un edificio puede utilizarse para verificar que todos los empalmes y conexiones estan funcionando correctamente y que no hay perdidas significativas a lo largo de la fibra. Esto proporciona una garantia de calidad antes de que la red se ponga en servicio lo que es crucial para evitar problemas en el futuro.

Ofrece una gama de beneficios que lo convierten en una herramienta indispensable para la instalacion mantenimiento y optimizacion de redes de fibra optica. Su capacidad para detectar fallos con precision medir distancias analizar la calidad de la red y facilitar el mantenimiento preventivo asegura que las redes de fibra optica operen de manera eficiente y sin interrupciones.
