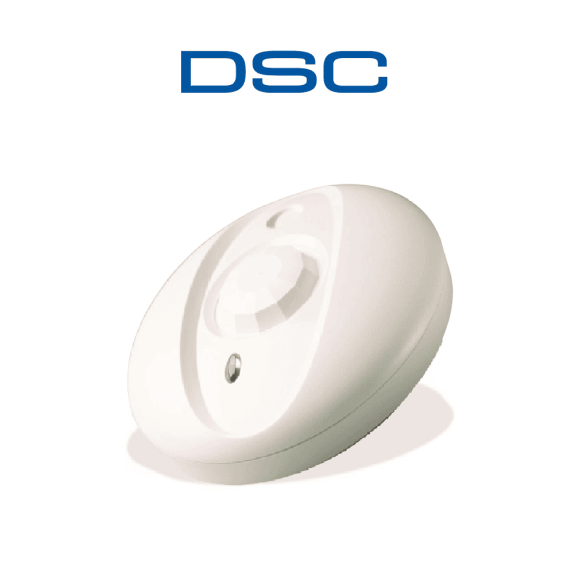

DSC BV501GB - Detector de movimiento PIR 360 con detector de ruptura de vidrio cablea

DSC1180044 BV501GB DSC BV501GB - Detector de movimiento PIR 360 con detector de ruptura de vidrio cableado con tamper para montaje en techo DSC1180044 BV501GB

BV501GB

DETECTOR PIR 360 Y RUPTURA DE CRISTAL BV501GB

Caracteristicas:

• Interruptor y contacto de alarma forma A (movimiento) contacto de alarma forma C (rotura de vidrio)
• Analisis digital de senal para asegurar una deteccion consistente en todo el patron de cobertura
• Compensacion de temperatura para una mayor sensibilidad en temperaturas criticas
• Procesamiento de Senales Multi-nivel
• Patentado (MLSP) para deteccion precisa de energia infrarroja humana en un amplio rango de temperaturas
• Ajuste de sensibilidad para configurar el detector para ambientes normales u hostiles
• Alto nivel de proteccion en el caso de estatica y oscilacion
• Excepcional inmunidad a la luz blanca
• Excelente inmunidad contra radiofrecuencia

Especificaciones:

• Voltaje de entrada: 9 - 14.5 VDC
• Corriente (tipica): 38/35 mA (alarma activada / desactivada) 12VDC

Puntuacion de contactos

• Rele de alarma (PIR): 0.1A 24VDC
• Rele de alarma (Glassbreak): 1.0A 24VDC
• Interruptor antisabotaje: 0.1A 24VDC

Tamano (diametro x altura)

• 117 mm x 36 mm

BV501GB

CONSEJOS DE INSTALACION

Montaje

Para abrir la caja retire el tornillo de fijacion de la unidad y luego suavemente gire la cubierta superior en sentido antihorario y levantela desde la parte inferior cubrir.

Usando un destornillador pequeno para quitar las perforaciones apropiadas para el cableado monte la placa posterior utilizando el montaje apropiado tornillos (no incluidos).

Para cerrar la caja use la linea de localizacion en la cubierta inferior para alinear la pestana en la tapa superior. Una vez que la cubierta superior este enganchada gire el tapa superior en sentido horario para bloquearla en su lugar.

NOTA: Reemplace el tornillo de fijacion para aplicaciones con certificacion UL.

NOTA: Dado que no es necesario ajustar la placa de circuito no se

recomienda que el instalador retire la placa de circuito de la caja.

No toques el microfono.
