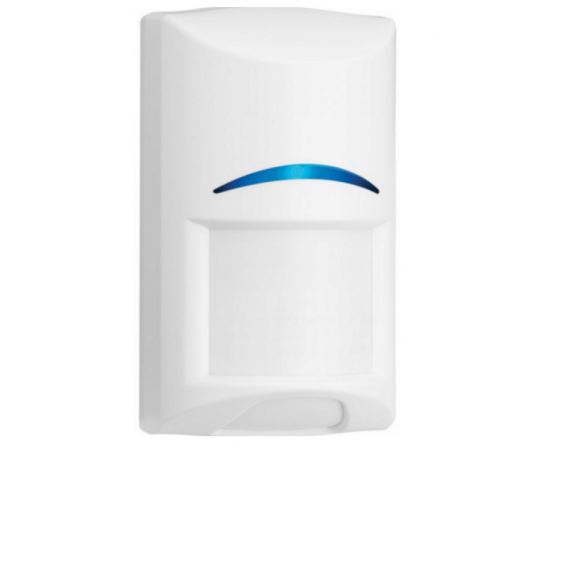

ISC-BPQ2-W12 Detector movimiento PIR 12m

Resumen del sistema

El detector por infrarrojos pasivos (PIR) Quad Blue Line Gen2 (ISC-BPQ2W12) utiliza dos sensores individuales que funcionan como dos dispositivos PIR en un mismo detector. Cada sensor procesa las senales de forma independiente por lo que ambos se deben activar para que se genere una senal de alarma. Esto mejora la inmunidad ante falsas alarmas en comparacion con un dispositivo por infrarrojos pasivos estandar ya que se ignoran las fuentes de falsas alarmas como picos de ruido y animales pequenos. Ademas los detectores Quad ofrecen unos niveles superiores de deteccion frente a los detectores PIR estandar o con tecnologia dual. Estos detectores son especialmente recomendables para situaciones en las que la instalacion es complicada; por ejemplo en aquellos casos en los que no se puede garantizar la deteccion de intrusos cuando cruzan el patron de deteccion o en los que estos pueden cruzarlo muy rapidamente.

Funciones basicas

Procesamiento First Step (FSP)

El procesamiento First Step (FSP) responde de forma casi instantanea ante objetivos humanos sin emitir falsas alarmas desde otras fuentes. El procesamiento FSP ajusta la sensibilidad del detector en funcion de la amplitud la polaridad la pendiente y la frecuencia de la senal. De esta forma el instalador no necesita ajustar el nivel de sensibilidad lo que aumenta la facilidad de instalacion y la fiabilidad.

Compensacion dinamica de temperatura

El detector ajusta su sensibilidad de forma inteligente para mantener la capacidad de identificar intrusos humanos a practicamente cualquier temperatura.

Cobertura de pared a pared

Una zona de angulo cero y un alcance de cobertura de 12 x 12 m (40 x 40 pies) brindan cobertura de pared a pared.

Carcasa con autocierre

La carcasa con autocierre deslizante cuenta con una burbuja de nivel incorporada y bloques de terminales tipo trampilla customizados sin espacios que facilitan la instalacion.

Optica y sistemas electronicos sellados

La optica y los sistemas electronicos estan ensamblados en la parte frontal de la carcasa y sellados con una cubierta protectora para evitar danos durante la instalacion. La camara optica sellada tambien evita que el detector se vea afect ado por corrientes e insectos.

Caracteristicas de prueba

El LED de alarma visible desde el exterior se puede desactivar tras la instalacion.

Notas de configuracion/instalacion

Montaje

La altura recomendada de montaje es de 2 2 m a 2 75 m (7 5 pies a 9 pies) sin necesidad de realizar ajustes. Monte el detector de movimiento bien nivelado tanto horizontal como verticalmente. Opciones de montaje:

• En una pared plana (en superficie semiempotrado) con el soporte de montaje giratorio de bajo perfil opcional B335-3 o con el soporte con rotula de montaje en pared opcional B328.
• En una esquina (en la convergencia de dos paredes perpendiculares).
• En el techo con el soporte de montaje en techo universal opcional B338.

Caracteristicas y Especificaciones

Nota: ISC-BPQ2-W12 Detector movimiento PIR 12m

Proporciona deteccion por infrarrojos pasivos alcance de 12 m x 12 m (40 pies x 40 pies) con dos sensores PIR en un detector de movimiento.

Numero de pedido: ISC-BPQ2-W12

Principales caracteristicas

• Compensacion dinamica de temperatura: nivel de deteccion superior en cualquier entorno.
• Cobertura de pared a pared: nivel de deteccion superior u Altura de montaje flexible sin necesidad de realizar ajustes: reduce el tiempo de instalacion y las falsas alarmas y mejora el nivel de deteccion.
• Caja con cierre automatico y burbuja de nivel incorporada: reduce del tiempo de instalacion.

Especificaciones

Electricas

• Corriente (alarma/en reposo): De 10 mA a 12 VCC.
• Tension (funcionamiento): De 9 VCC a 15 VCC.

Medioambientales

• Entorno: Conforme a la norma EN50130-5 clase II.
• Humedad relativa: Del 0 al 95% (sin condensacion) Para instalaciones de productos del listado UL Del 0% al 85% sin condensacion.
• Temperatura (en funcionamiento): De -30 C a 55 C (de -20 F a 130 F) Para instalaciones de productos del listado UL de 0 C a 49 C (de 32 F a 120 F).

Mecanicas

• Color: blanco.
• Dimensiones: De 105 x 61 x 44 mm (4 2 x 2 4 x 1 7 pulg.).
• Material: Plastico ABS a prueba de fuertes impactos Inmunidad contra interferencias por radiofrecuencia (RFI).
• Ninguna alarma o predisposicion en el rango de frecuencias criticas de 150 kHz a 2 GHz con fuerzas de campo inferiores a 30 V/m.

Salidas

• Rele: Contactos de estado solido supervisados de tipo A normalmente cerrados (NC) y preparados para 100 mA 25 VCC 2 5 W <20 ohmios cerrados.
• Sabotaje: Contactos normalmente cerrados (NC) (con la cubierta colocada) preparados para 100 mA 25 VCC 2 5 W.
• Conecte el circuito antisabotaje a un circuito de proteccion de 24 horas.
