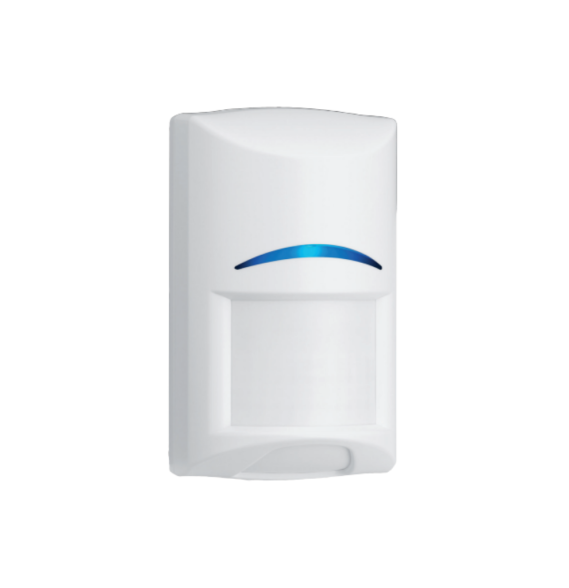

BOSCH I_ISCBDL2WP12G - Detector de movimiento TRITECH / Identificacion de mascotas /

RBM018004 ISCBDL2WP12G BOSCH I_ISCBDL2WP12G - Detector de movimiento TRITECH / Identificacion de mascotas / Cobertura de 12X12M RBM018004 ISCBDL2WP12G

Detectores de Movimiento TriTech Blue Line Gen2

Resumen del sistema

Los detectores de movimiento TriTech Blue Line Gen2 (ISC-BDL2) utilizan una combinacion de deteccion por infrarrojos pasivos (PIR) y radar Doppler de microondas con procesamiento avanzado de senales. Los modelos con identificacion de mascotas (WP) generan alarmas para intrusos humanos sin originar falsas alarmas por mascotas. Estos pequenos y discretos detectores se instalan facilmente y no necesitan ajustes in situ.

Funciones basicas

Procesamiento First Step (FSP)

El procesamiento First Step (FSP) responde de forma casi instantanea ante objetivos humanos sin emitir falsas alarmas desde otras fuentes. El procesamiento FSP ajusta la sensibilidad del detector en funcion de la amplitud polaridad pendiente y frecuencia de la senal. De esta forma el instalador no necesita ajustar el nivel de sensibilidad lo que aumenta la facilidad de instalacion y la fiabilidad. Seleccion de inmunidad de mascotas (solo modelos WP)

El instalador puede activar o desactivar la inmunidad frente a mascotas segun las necesidades de la aplicacion. Cuando la inmunidad frente a mascotas esta desactivada el detector ofrece el mismo nivel de deteccion superior que los modelos que no incluyen la identificacion de mascotas. Cuando la inmunidad frente a mascotas esta activada el detector distingue las senales causadas por los humanos de las causadas por mascotas ignorando las provocadas por una o dos mascotas de hasta 45 kg (100 libras) o por varios roedores.

Procesamiento adaptable de ruido por microondas

El procesamiento adaptable de ruido por microondas se ajusta a los valores del fondo lo que disminuye el numero de falsas alarmas sin sacrificar el nivel de deteccion de intrusos.

Compensacion dinamica de temperatura

El detector ajusta su sensibilidad de forma inteligente de modo que puede identificar intrusos humanos en practicamente cualquier temperatura.

Cobertura de pared a pared

Una zona de angulo cero y un alcance de cobertura de 12 x 12 m (40 x 40 pies) brindan cobertura de pared a pared.

Carcasa con autocierre

La carcasa con autocierre deslizante cuenta con una burbuja de nivel incorporada y bloques de terminales tipo trampilla sin huecos y personalizables que facilitan la instalacion.

Optica y sistemas electronicos sellados

La optica y los sistemas electronicos estan ensamblados en la parte frontal de la carcasa y sellados con una cubierta protectora para evitar danos durante la instalacion. La camara optica sellada tambien evita que el detector se vea afectado por corrientes e insectos.

Caracteristicas de prueba

El LED de alarma visible desde el exterior se puede desactivar tras la instalacion.

Inmunidad frente a las interferencias de radiofrecuencia (RFI) y los impactos

Los modelos de la serie E ofrecen inmunidad mejorada contra las falsas alarmas procedentes de fuentes externas lo que incluye las interferencias de radiofrecuencia el ruido de palomitas y los impactos fisicos. Mediante el uso de un pirosensor (infrarrojos) de alto rendimiento con filtrado de senales integrado componentes electricos de la maxima calidad un diseno que produce la mejor relacion senal/ruido de su categoria y procesamiento avanzado de senales estos detectores ofrecen una eficacia sin precedentes contra las falsas alarmas.

Resistencia mejorada al sabotaje

Los detectores del modelo E se han probado y aprobado segun los requisitos de EN50131-5-3 para la inmunidad ante las interferencias causadas por fuentes de radiofrecuencia externas. El rendimiento de la deteccion y la inmunidad contra falsas alarmas estan garantizados en presencia de fuentes que pueden degradar el rendimiento de los detectores no aprobados segun este estandar.

Notas de configuracion/instalacion

Montaje

La altura recomendada de montaje es de 2 2 m a 2 75 m (7 5 pies a 9 pies) sin necesidad de realizar ajustes. Monte el detector de movimiento bien nivelado tanto horizontal como verticalmente. Opciones de montaje:

• En una pared plana (en superficie semiempotrado) con el soporte de montaje giratorio de bajo perfil opcional B335-3 o con el soporte con rotula de montaje en pared opcional B328.
• En una esquina (en la convergencia de dos paredes perpendiculares).
• En el techo con el soporte de montaje en techo universal opcional B338.

Caracteristicas y Especificaciones

Nota: ISC-BDL2-WP12G Detector movimiento apto mascotas 12m

Proporciona deteccion por infrarrojos pasivos y microondas con inmunidad ante mascotas y un alcance de 12 m x 12 m (40 pies x 40 pies). Frecuencia: 10 525 GHz.

Numero de pedido: ISC-BDL2-WP12G

Principales caracteristicas

• Modelo disponible con identificacion de mascotas seleccionable: optimiza la instalacion para aplicaciones con mascotas (45 kg 100 lb) y sin mascotas.
• Compensacion dinamica de temperatura: nivel de deteccion superior en cualquier entorno.
• Procesamiento adaptable del ruido de microondas: reduce las falsas alarmas de fuentes repetitivas u Cobertura de pared a pared: nivel de deteccion superior.
• Altura de montaje flexible sin necesidad de realizar ajustes: reduce el tiempo de instalacion y las falsas alarmas y mejora el nivel de deteccion.

Especificaciones

 Electricas

• Corriente (alarma/reposo) 10 mA a 12 VCC.
• Tension (en funcionamiento) De 9 VCC a 15 VCC.

Medioambientales

• Inmunidad contra mascotas1: Una o dos mascotas de hasta 45 kg (100 libras) o numerosos roedores.
• Humedad relativa Del 0 al 95 % (sin condensacion) Para instalaciones de productos aprobados por UL Del 0 % al 85 % (sin condensacion).
• Temperatura (en funcionamiento) Modelos G GE: de -20 C a 55 C (de -4 F a 130 F).
• Modelos HE: de 5 C a 40 C (de 41 F a 104 F) Para instalaciones de productos aprobados por UL de 0 C a 49 C (de 32 F a 120 F).

 Mecanicas

• Color: Blanco.
• Dimensiones: De 105 mm x 61 mm x 44 mm (4 2 in x 2 4 in x 1 7 in).
• Material Plastico ABS a prueba de impactos fuertes Inmunidad contra interferencias (RFI) radiofrecuencia (RFI).
• Ninguna alarma o configuracion en el rango de frecuencias criticas de 150 kHz a 2 GHz con intensidades de campo inferiores a 30 V/m.

Salidas

• Rele: Contactos de estado solido supervisados de tipo A normalmente cerrados (NC) y preparados para 100 mA 25 VCC 2 5 W <20 cerrados Interruptor de bucle antisabotaje.
• Contactos normalmente cerrados (NC) (con la cubierta colocada) preparados para 100 mA 25 VCC 2 5 W Conecte el circuito antisabotaje a un circuito de proteccion de 24 horas.
