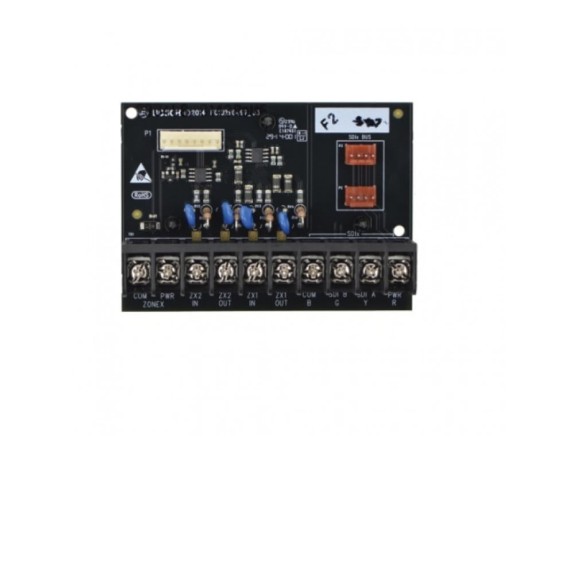

Modulo de modernizacion B600 ZONEX

Resumen del sistema

El modulo B600 Retrofit (ZONEX) se comunica con el panel de control a traves de una conexion patentada y proporciona soporte para dos buses ZONEX. Conectar el modulo B600 al panel de control a traves de un conexion propietaria.

Cada modulo se instala en el gabinete del panel de control o en un recinto adyacente aprobado. Cada autobus ZONEX admite hasta 15 modulos D8128D y / o hasta 8 D8129 Modulos de rele octo por bus. D8128D y los modulos D8129 se pueden  combinar en un solo ZONEX autobus. El numero total de modulos no puede exceder 15 modulos.

Usando su regleta de cables del bloque de terminales existente actualizar sus dispositivos ZONEX actuales para usar en su nuevo panel de control es facil y sin esfuerzo. Simplemente retire la tira de terminal ZONEX existente de su panel de control actual e inserte en el B600.

Notas de instalacion / configuracion

El modulo B600 Retrofit (ZONEX) le brinda flexibilidad para continuar utilizando productos heredados de ZONEX con los paneles de control B9512G o B8512G.

Montaje

Monte el modulo en los 3 orificios del gabinete y usar el patron de montaje usando los tornillos de montaje y soporte de montaje.

Alambrado

Utilice los terminales SDI2 del panel de control etiquetados R Y G B (PWR A B COM) cuando se conecta al modulo. Conecte los terminales del panel de control al modulo terminales etiquetados R Y G B (PWR A B COM). Usted puede tambien use el cable de interconexion SDI2.

Caracteristicas y Especificaciones

Nota: Modulo de modernizacion B600 ZONEX

Modulo de retroadaptacion (ZONEX) que proporciona soporte heredado para

Productos ZONEX con paneles de control B9512G / B8512G.

Numero de pedido: B600

Principales caracteristicas

• La huella de montaje de 3 orificios y el tamano compacto permiten para una facil instalacion.
• Brinda soporte de entrada / salida de ZONEX heredado.
• Tamano compacto.
• Incluye dos autobuses ZONEX que permiten continuar.
• Soporte de ZONEX en un panel de control compatible.

Especificaciones

Propiedades

• Dimensiones: De 2.76 in x 3.86 in x 1.03 in (70 3 mm x 98 mm x 26 mm).
• Peso: 11.2 oz (0.30 kg).

Consideraciones ambientales

• Humedad relativa: De 5% a 93% a 32 C ( 90 F).
• Temperatura (en funcionamiento): De 0 C a 49 C ( 32 F a 120 F).

Requerimientos de energia

• Corriente en espera: 12 mA corriente total del dispositivo.
• Alarma: 12 mA corriente total del dispositivo.
• Voltaje (entrada) 12 VDC nominal.

Alambrado

• Tamano de cable de terminal 12 AWG a 22 AWG (2.0 mm a 0.65 mm).
• Cableado SDI Use el cable de interconexion suministrado.
• Cableado ZONEX Utilice la conexion ZONEX suministradacable.
