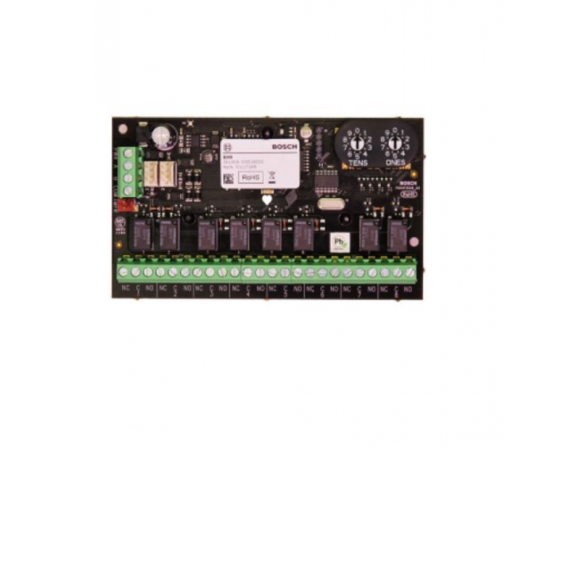

B308 Modulo 8 salidas SDI2

Resumen del sistema

El modulo de ocho salidas B308 es adecuado para aplicaciones que requieren que las salidas de tipo C puedan hacer funcionar sistemas auxiliares o para mostrar el estado del sistema de incendios en anunciadores remotos. El B308 puede interactuar con componentes de edificios como aire acondicionado y calefaccion aberturas de bloqueos de puertas y presurizacion de huecos de escaleras para lograr el control y la monitorizacion completa del sistema. Instalaciones industriales comerciales e institucionales son instalaciones tipicas del modulo B308. Las ocho salidas integradas se pueden programar para activarse en caso de alarma del sistema problemas del sistema fallos de zonas o puntos individuales y mediante el control remoto por parte de usuarios autorizados.

Descripcion del sistema y Funciones

Descripcion del sistema

El modulo de ocho salidas B308 proporciona ocho salidas programables. Cada rele proporciona una conmutacion de contacto seco nominal de 1 0 A a 5-24 VCC. Se accede a las salidas a traves de conexiones de terminales atornillados integrados en placa. El B308 es compatible con el bus SDI2. Los interruptores integrados en la placa se utilizan para especificar las direcciones de los modulos. La programacion del panel de control determina la respuesta de las salidas a eventos especificos. El B308 recibe datos serie desde el panel de control y activa salidas en respuesta a las condiciones y a la configuracion del panel de control. Las salidas se pueden programar para el control remoto desde un teclado.

Funciones

Reles de salida Cada salida proporciona una salida normalmente abierta y una normalmente cerrada. Las salidas se pueden configurar en la programacion del panel de control para indicar eventos del sistema.

Notas de configuracion/instalacion

Consideraciones para el montaje Monte el modulo dentro de una caja compatible con el panel de control o dentro de una caja D203 remota. Monte hasta cuatro modulos B308 en una caja de panel de control con el patron de montaje de 3 orificios. Para modulos adicionales utilice el soporte de montaje D137 opcional. Consideraciones del cableado El B308 se conecta a un panel de control utilizando los terminales PWR A B COM del panel de control mediante el regletero de terminales o el conector de cableado de interconexion. Utilice cables de 12 AWG a 22 AWG (2 mm a 0 6 mm) del modulo al panel de control. Siga las especificaciones de los reles (hasta 24 VCC) comprobando que no se superen sus valores nominales.

Compatibilidad

Para la conformidad con UL 864 utilice un panel de control para incendio de uso comercial homologado conforme a UL.

Paneles de control:

• B9512G/B9512G-E (hasta 59 modulos).
• B8512G/B8512G-E (hasta 9 modulos).
• B6512 (hasta 9 modulos).
• B5512/B5512E (hasta 5 modulos).
• B4512/B4512E (hasta 3 modulos).
• D9412GV4 (hasta 12 modulos).
• D7412GV4 (hasta 6 modulos).
• D7212GV4 (hasta 2 modulos).

Caracteristicas y Especificaciones

Nota: B308 Modulo 8 salidas SDI2

Proporciona 8 reles programables.

Numero de pedido: B308

principales caracteristicas

Especificaciones

Propiedades

• Dimensiones 2 9 pulg. x 5 0 pulg. x 0 60 pulg. (7 35 cm x 12 7 cm x 1 5 cm).
• Peso 0 14 kg (5 oz).

Consideraciones medioambientales

• Humedad relativa: De 5% a 93% a 32C (90F).
• Temperatura (en funcionamiento): De 0C a 49C (de 32F a 120F).

Requisitos de alimentacion

• Corriente (maxima) Alarma: 150 mA (22 mA para seccion digital 16 mA por rele activado).
• Activacion por rele Contactos en seco con valores nominales de 0 001 a 1 0 A a entre 5 y 24 VCC (carga resistiva).
• Tension 12 VCC nominal.

Cableado

• Tamano del cable del terminal: De 12 AWG a 22 AWG (2 0 mm a 0 65 mm).
• Cableado SDI2 Distancia maxima Tamano del cable (solo cable sin blindaje): 137 m (400 pies) - 22 AWG (0 65 mm) 305 m (1000 pies) - 18 AWG (1 02 mm).
