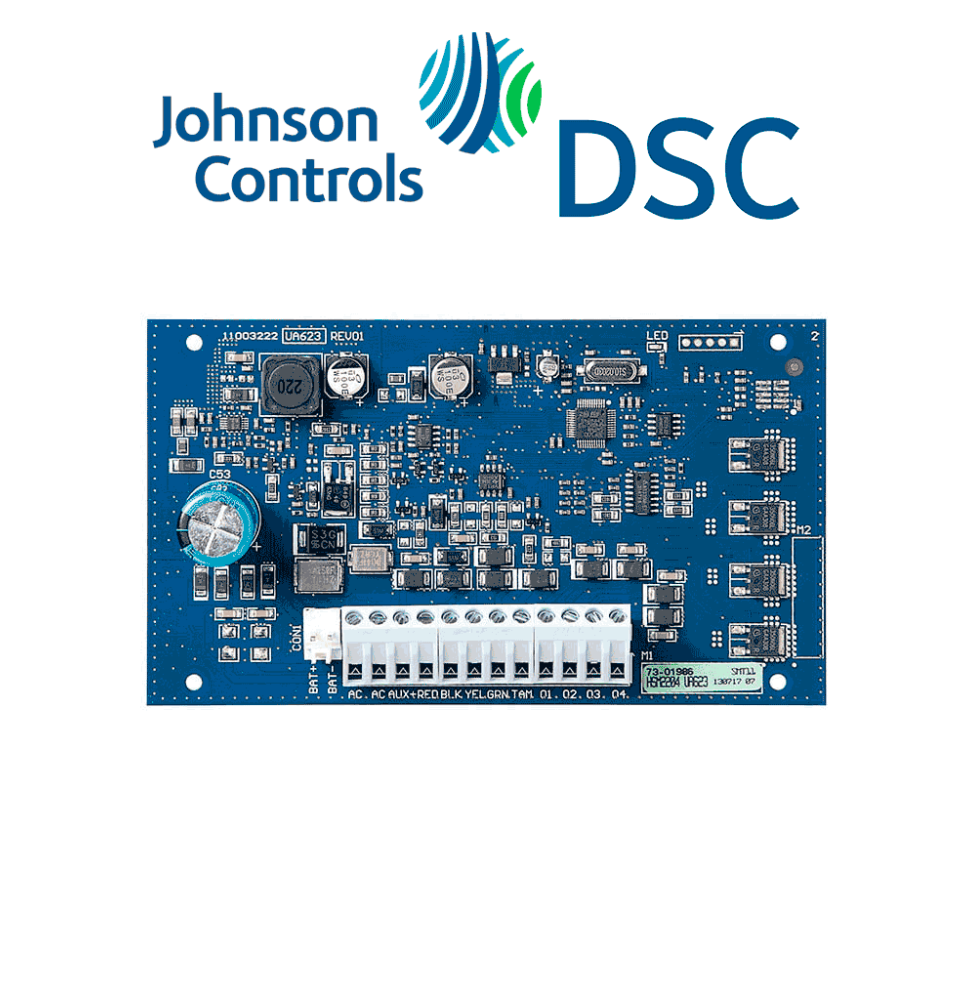

DSC1200005 HSM2204 DSC HSM2204 - Modulo Fuente con 4 Salidas Programables de Alta Corriente compatible con panel NEO PRO DSC1200005 HSM2204

Informacion general

Caracteristicas

• El HSM2204 es un modulo de doble funcion: proporciona salidas programables para controlar dispositivos externos y genera mas de 12 V 1.0 A de potencia adicional.
• Conecte hasta 4 modulos por sistema.
• Totalmente supervisado para falla de CA bateria baja y fallas de AUX.

Aprobaciones:

• Para conocer los listados de aprobaciones actualizados consulte www.dsc.com.

Compatibilidad:

• El HSM2204 es compatible con todos los paneles de control PowerSeries Neo.

Especificaciones tecnicas

• HSM2204: Expansor PGM de Alta Corriente
• Dimensiones: 145 mm x 83 mm (5 45/64 x 3 17/64)
• Consumo de corriente del panel: 40 mA (max.)
• Tension: 12 V CC nominal
• Salida auxiliar: 1 A max.
• Valores del secundario del transformador: 16.5 V CA 40 VA
• Capacidad de la bateria: 4 Ah 7 Ah o 14 Ah (2 x 7 Ah) max.
• Entorno de operacion: de -10 C a 55 C (de 14 F a 131 F)
• Humedad relativa: 5 a 93 %

Gabinetes compatibles

• Modelo PC500C de acero calibre 22 pintado. 213 mm (largo) x 235 mm (ancho) x 78 mm (alto)
• Modelo CMC- 1 de acero calibre 18 pintado. 287 mm (largo) x 298 mm (ancho) x 80 mm (alto)
• Modelo PC4050CAR de acero calibre 18 pintado. 376 mm (largo) x 305 mm (ancho) x 125 mm (alto)
• Modelo PC4050CR de acero calibre 18 pintado. 376 mm (largo) x 305 mm (ancho) x 128 mm (alto)
• Modelo Power UC1 de acero calibre 18 pintado. 356 mm (largo) x 319 mm (ancho) x 115 mm (alto) Peso: 6.15 Kg (PCB bateria XFRM)
• Modelo PC5003C de acero calibre 22 pintado. 288 mm (largo) x 298 mm (ancho) x 78 mm (alto) Peso: 4.5 Kg (PCB bateria XFRM)
