DESCRIPCION

Los videoporteros Commax son bien conocidos por su alto rendimiento y excelente diseno en el mercado domestico. Mas alla de las funciones de videoporteros convencionales Commax provee un unico concepto con la union de productos de seguridad.

Los videoporteros Commax ofrecen soluciones con la mejor tecnologia y alta calidad para un mejor desempeno y desarrollo de soluciones para su Residencia Oficina Complejo Habitacional etcetera.

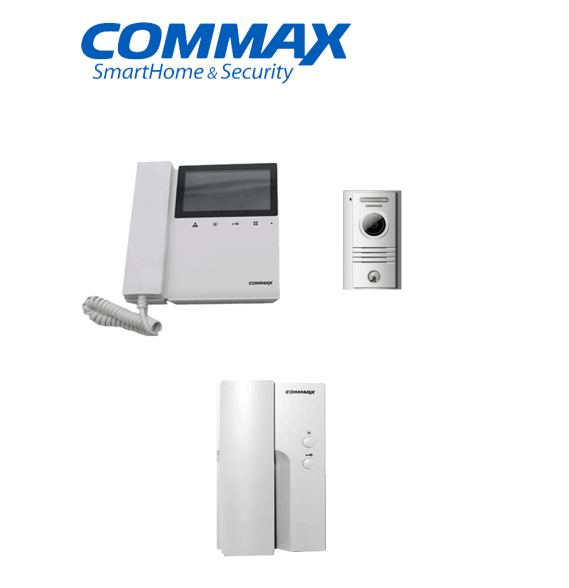

El paquete incluye los siguiente:

• 1 Monitor de 4.3 pulgadas modelo CDV-43K2
• 1 Frente de calle modelo DRC-40K
• 1 Interfon con auricular modelo DP-4VHP

INFORMACION GENERAL DEL MONITOR CDV43K2

Commax se esfuerza continuamente para la satisfaccion de los clientes deseando ser la primera eleccion para nuestros usuarios en los mercados que servimos proporcionando productos de diseno superior soluciones con avanzada tecnologia asi como las certificaciones requeridas por todos los mercados.

Funciones

• Monitor a color de 4.3 pulgadas que aplica la tecnologia Vista Fina con una excelente calidad de video y audio.
• Boton Tactil Capacitivo
• Diseno simple aplicado a traves de un boton tipo tactil. Se ha mejorado la comodidad en el uso y en la alta velocidad de reconocimiento con el boton sensible al tacto.
• Intercomunicacion
• 1 monitor y 1 frente de calle por hogar proporcionando la funcion de intercomunicacion.

Caracteristicas

• Fuente de Energia: AC 110V 60Hz
• Tamano LCD 4.3 pulgadas Display TFT LED
• Tipo de Montaje: Montaje en superficie
• Cableado: 4 Hilos
• Distancia:
• Camara de la puerta: 28m(0.5) / 50m(0.65)
• Interfono: 28m(0.5) / 50m(0.65)
• Dimensiones (mm): 157(L) x 167(A) x 28(D)

INFORMACIÓN GENERAL DEL FRENTE DE CALLE

El Frente de Calle se caracteriza por tener una facil instalacion y cableado en cualquier ambiente lo que lo hace facil de instalar.

Son muy resistentes a la decoloracion y a la corrosion. Construidos de Aluminio solido y Acero Inoxidable y con pocos danos a factores externos.

Caracteristicas:

• Sensor de iluminacion.
• Modelo exterior.
• Montaje en superficie.
• Comunicacion entre frente y monitor.

Especificaciones

• Fuente de alimentacion: 12VDC (suministrado del monitor).
• Tipo de conexion al sistema: 4 hilos.
• Tipo de instalacion: Exterior.
• Tipo de camara: CMOS.
• Dimensiones: 96 X 155 X 32.5 mm.
• Ajuste de angulo para camara: ? 15 hacia arriba y abajo.
• Distancia de conexion de cableado: 50 m (cable calibre 0.65) 28 m (cable calibre 0.5).
• Temperatura de funcionamiento: -10C 50C.
• Iluminacion minima: 0.1Lux (hasta 300 mm).
• Modo de funcionamiento: NTSC/PAL.

INFORMACION GENERAL DEL AURICULAR COMMAX DP4VHP PARA MONITOR

Commax nos presenta su linea de interphone para los modelos a color. Estos equipos brindan una distribucion en cuanto a espacios y lineas de contacto ya que son excelentes para casas-habitacion o para pequenas empresas en donde no es necesario otro monitor para poder comunicarnos con el frente de calle.

Caracteristicas

• Voltaje:

Provisto desde el monitor hacia el Interphone mediante los 4 hilos de su interconexion entre ellos (VDC).

• Consumo:

4.5W (Max).

• Tipo de Instalacion:

Montaje en pared.

• Cableado:

4 hilos hacia el monitor.

• Dimensiones:

Sin el auricular :107 X 195 X 38mm.

Con el auricular : 107 X 195 X 51mm.

• Distancia:

Monitor/Interphone : 30m (0.8 standard)

• Temperatura de operacion:

0 - 50 C

DIAGRAMA DE CONEXION

En la imagen podemos observar como realizar las conexion de los equipos.

1. Rojo- Rojo (Audio)
2. Azul- Azul (GND)
3. Amarillo- Amarillo (Energia)
4. Blanco-Blanco (Video)
