TVB069002 WJTSBRD WEJOIN WJTSBRD - Tablero de control para torniquete WJTS112 & WJTA122 WEJOIN TVB069002 WJTSBRD

Informacion General

Descripcion

WEJOIN WJTSBRD - Tablero de control para torniquete WJTS112 & WJTA122 WEJOIN

La tarjeta logica tiene guardada la informacion del funcionamiento del torniquete y trabaja de manera electronica para poder realizar los movimientos en el equipo dependiendo de la orden que nosotros indicamos.

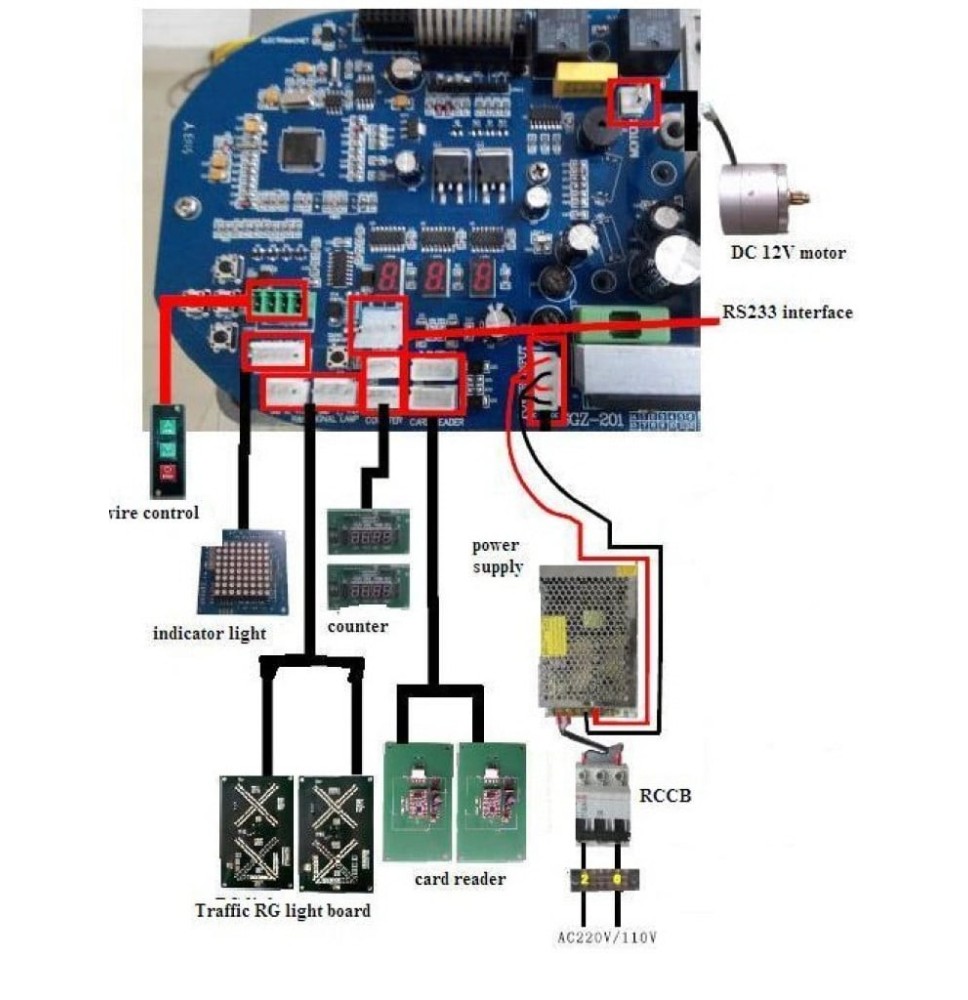

 La placa principal es una tarjeta de circuito impreso a la que se conectan los componentes que constituyen la barrera de acceso peatonal. Tiene instalados una serie de circuitos integrados que hacen la funcion necesaria para mandar senales de apertura y cierre de los equipos para que realice su funcionamiento

 La tarjeta de control para torniquete de medio cuerpo es un accesorio del tripoide que se alimenta por medio de corriente electrica su control electronico: solo necesitan un pequeno empuje del usuario para iniciar el movimiento y a partir de ahi su motor proporciona el giro suave y preciso de los brazos.

 El torniquete ya instalado con su tarjeta electronica se le pueden realizar diferentes configuraciones con respecto a las necesidades que el cliente solicite para poder dar acceso de diferentes formas puede ser manual de forma visual o mediante el circuito electronico incorporado niega o permite el paso de solo una persona cada vez para acceder a un lugar determinado.

Caracteristicas

Funciones y caracteristicas:

1. Carcasa de acero inoxidable y carcasa de acero.

2. Pases bidireccionales. Al leer la tarjeta desde cierto lado la luz indicadora dirige la direccion opuesta.

3. La caida automatica de los brazos cuando se apaga.

4. Los brazos se levantan automaticamente cuando se enciende.

5. Indicador de semaforo Mostrar El espectaculo de luz verde de esta manera puede pasar leyendo la tarjeta mostrar el espectaculo rojo de esta manera no puede pasar.

6. Wingen 26 / Dry contact es compatible con tarjeta inteligente para control de acceso.

7. Contadores de pasajeros (hay interfaz en PCB para lector de tarjetas y contador).

8. Inspeccion fotoelectrica. (fijado en la parte posterior de la PCB)

9. Si el pasajero no pasa en un tiempo valido el pasaje se bloqueara. Y el operador puede configurar el tiempo de paso valido.

Aplicaciones

Los torniquetes son utilizados principalmente en instalaciones deportivas (estadios deportivos gimnasios eventos deportivos) Transporte (medios de transporte publico) y acceso a edificios publicos y privados (empresas discotecas pubs) como herramienta de control de acceso de personas y como medio de pago.

Especificaciones

Manual electromagnetico o totalmente automatico Completamente automatico

Direccion giratoria Direccion doble

Fuente de alimentacion 220V ? 10% 110 ? 10%

Frecuencia 50 / 60Hz

Tension de trabajo del motor DC12V

Potencia nominal 50 W

Motor de accionamiento Motor DC con escobillas

Interfaz de entrada Senal de nivel electrico DC12V mas de 10 ms o corriente de transmision de senal de impulso DC12V mas 10mA

Velocidad de transito 25 32 personas / min.

Temperatura de trabajo -25 C 55 C

Ambiente de trabajo interior / exterior (refugio)

Humedad relativa 95% sin condensacion
