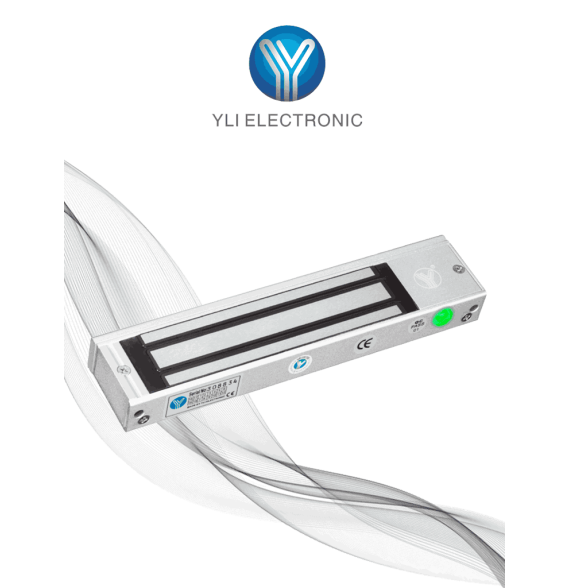

YLE0850018 YM500NLED YLI YM500NLED - Cerradura Magnetica con Indicador Led para Control de Acceso / Uso rudo / Interior / Fuerza de Sujecion 500 kg o 1200 Lb / Voltaje Doble 12 o 24 VDC / Compatible con Soporte MBK500NZL HD5 YLE0850018 YM500NLED

Informacion general

Modelo: YM500NLED

Cerradura Magnetica con indicador led fuerza de sujecion de 1200 Libras y/o 500kg Compatible con cualquier control de acceso. El indicador led se muestra en rojo cuando esta bloqueada y en verde cuando esta desbloqueda.

Datos tecnicos

• Tamano: 265Lx73Wx41H (milimetro)
• Dimension de la placa de armadura: 185Lx60Wx13.2Hmm)
• Fuerza de retencion: 500kg (1200Lbs)
• Voltaje de entrada 12VDC/24VDC
• Actual: 12V/400mA o 24V/200mA
• Estado del Led: Rojo muestra bloqueado; Estado verde desbloqueado
• Salida de senal: Senal de bloqueo (NO/NC/COM)
• Adecuado: Puerta de madera Puerta de vidrio Puerta de metal Puerta ignifuga
• Peso: 4.5 kg
• Humedad: 0- 95% (sin condensacion)
• Certificado: MA CE-EMC-CE-LVD FCC RoHS REACH WEE

Vista de instalacion

Como podemos observar los diferentes tipos de instalacion que le podremos dar a nuestra chapa magnetica.

Diagrama de conexion

En la imagen observamos el diagrama de conexion de la chapa magnetica.
