ROHN SS070D90K SS-070-D90K Torre Autosoportada Tubular ROHN de 21 metros Linea SSV HE

SS070D90K Torre Autosoportada Tubular ROHN de 21 metros Linea SSV HEAVY DUTY. SS-070-D90K

Las torres ROHN SSV han estado en servicio por más de 50 años las piernas tubulares con brazos angulares en la parte inferior y sólidos en la parte superior.

Toda la línea SSV Servicio Pesado (Heavy Duty) está completamente galvanizada por inmersión en caliente por dentro y por fuera para alta protección a la corrosión.

Usadas para una amplia variedad de aplicaciones preferida en la industria incluyendo radiodifusión PCS seguridad iluminación deportiva y muchas otras más.

Las torres autosoportadas necesitan transporte especializado para su desplazamiento el cálculo del flete debe ser proporcionado por un agente de ventas de SYSCOM.

Características Físicas:

Altura de torre: 21.33m (70 ft).
Modelo de la Torre: SS110D90.
Peso de la torre: 1620 Lbs.
Sección superior: 3WNB
Sección inferior: 6N.
Incluye tornillería y anclas para cimentación

Características de Diseño:

Los diseños de las torres están de acuerdo con la aprobación ANSI/ EIA-222-G.
Áreas de antenas de plato planas equivalentes a la EIA RS-222-C no deben exceder las áreas mostradas en las tablas.
Las áreas proyectadas efectivas se asumen que son cargas simétricas sobre la torre.
Los diseños asumen una línea de 7/8 hasta la punta o 2 líneas de 7/8 a 9m (30 ft) abajo de la punta una línea para cada cara.
Todas las torres incluyen placa superior con soportes cónicos para tubo de 2 3/8” (6 cm) y 14” (35.6 cm) de longitud libre.
Detalles de cimentación y diagramas de ensamble están incluidos con la torre.
Diseños personalizados para aplicaciones de sitio específico están disponibles bajo requerimiento.

Detalle de Secciones:



Detalle en secciones:

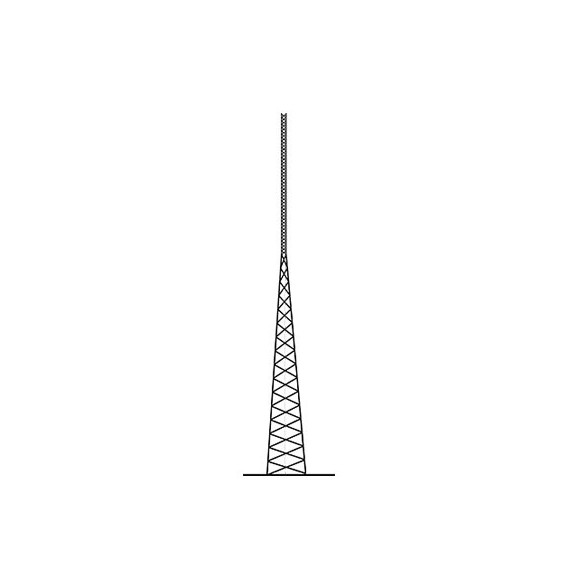

Imágenes de Torres Similares (Solo como referencia):


SS-070-D90K Torre Autosoportada Tubular ROHN de 21 metros Linea SSV HEAVY DUTY. SS070D90K
