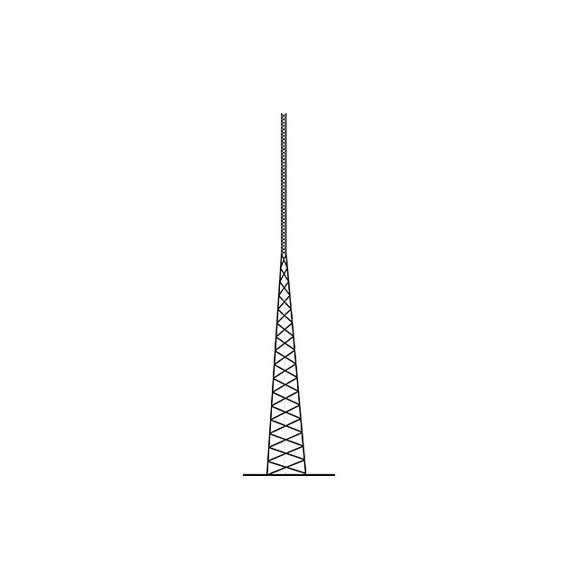

ROHN SS040D90K SS-040-D90K Torre Autosoportada ROHN de 12 metros Linea SSV HEAVY DUTY

SS040D90K Torre Autosoportada ROHN de 12 metros Linea SSV HEAVY DUTY. SS-040-D90K

Las torres ROHN SSV han estado en servicio por más de 50 años las piernas tubulares con brazos angulares en la parte inferior y sólidos en la parte superior.

Toda la línea SSV Servicio Pesado (Heavy Duty) está completamente galvanizada por inmersión en caliente por dentro y por fuera para alta protección a la corrosión.

Usadas para una amplia variedad de aplicaciones preferida en la industria incluyendo radiodifusión PCS seguridad iluminación deportiva y muchas otras más.

Las torres autosoportadas necesitan transporte especializado para su desplazamiento el cálculo del flete debe ser proporcionado por un agente de ventas de SYSCOM.

Características Físicas:

Altura de torre: 12.19m (40 ft).
Modelo de la Torre: SS040D90.
Peso de la torre (Lbs): 853.
Sección superior: 3WN
Sección inferior: 4N.
Incluye tornillería y anclas para cimentación

Características de Diseño:

Los diseños de las torres están de acuerdo con la aprobación ANSI/ EIA-222-F (no hielo).
Áreas de antenas de plato planas equivalentes a la EIA RS-222-C no deben exceder las áreas mostradas en las tablas.
Las áreas proyectadas efectivas se asumen que son cargas simétricas sobre la torre.
Los diseños asumen una línea de 7/8 hasta la punta o 2 líneas de 7/8 a 9m (30 ft) abajo de la punta una línea para cada cara.
Todas las torres incluyen placa superior con soportes cónicos para tubo de 2 3/8” (6 cm) y 14” (35.6 cm) de longitud libre.
Detalles de cimentación y diagramas de ensamble están incluidos con la torre.
Diseños personalizados para aplicaciones de sitio específico están disponibles bajo requerimiento.

Detalle de Secciones:

  Detalle en secciones:

 Imágenes de la Torre Instalada:
