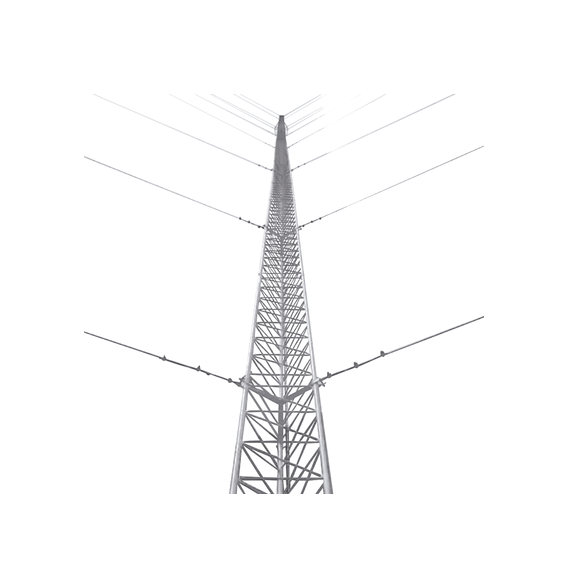

KTZ45E057 Kit de Torre Arriostrada de Piso de 57 m Altura con Tramo STZ45 Galvanizado Electrolitico (No incluye retenida). KTZ-45E-057

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
  • Ideal para zonas secas libres de corrosión.

Características Físicas:

  • Carga Axial Máxima: 500 Kg.
  • Altura: 57 metros (19 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
  • Aplicación: Intemperie (Zonas desérticas o baja humedad).

Incluye los siguientes componentes:

CantidadModeloDescripción
19STZ45Tramo de torre de 45 cm de ancho de cara.
1SCZ45Copete de torre de 45 cm con opresor para pararrayo.
1SBZ45Base para torre de 45 cm.
1SAB45Ancla para base de torre 35/45.
7SJB45Brida de sujeción de Retenida.
3SAZ45Ancla de piso para Retenida.
3SAZ60GAncla de piso para Retenida tipo Paleta
42CUELLO-14-HDGCuello para cable de retenida
126NUDO-14-FJGAbrazadera tipo perro de 1/4 .

No incluye cable de retenida. Se recomiendan 1000 metros de retenida de 1/4 (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 21 tensores de 5/8 x 9 . (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas Base de torre Ancla de torre o Anclajes de Retenida se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación  (No incluido):
CantidadModeloDescripción
2EIGSLSEEstrobo tipo LED Autónomo con fotocelda panel solar y batería. Tipo L810.
2HLU3R2Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.

Sistema de línea de vida (No incluido):

CantidadModelo Descripción
1SHE-LVPar de herrajes de sujeción
3S-GULVGuía para línea
60SRET-338CAMCable de 3/8
6NUDO-38FJGNudo forjado 3/8
2CUELLO-38-HDGCuello 3/8
1TRY-ACC-SLIDER(Opcional) Carro de Seguridad para Instalador.
1SYS-USA7B(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

CantidadModelo Descripción
     1TG45ABElectrodo de puesta a tierra de 45 A con Electrodo Filtro y Compuesto H2Ohm
     1S610Registro plástico.
     3TGCR11Conector de Ojo
     2TGAB18Conector para Varilla
     1TGBUSG10Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):
CantidadModelo Descripción
1TGTDPCPunta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1TG45ABElectrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM) brújula y nivel.
1S610Registro plástico chico.
1ANTIOXAerosol para protección de terminales.
3TGCR11Conector de Ojo.
2TGAB18Conector para Varilla.
38TGAC114

Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0
