SYSCOM TOWERS KTZ45E051 KTZ-45E-051 Kit de Torre Arriostrada de Piso de 51 m Altura c

Name: SYSCOM TOWERS KTZ45E051 KTZ-45E-051 Kit de Torre Arriostrada de Piso de 51 m Altura c
Brand: SYSCOM TOWERS
SKU: KTZ45E051
Price: 108597.00 MXN
Availability: InStock

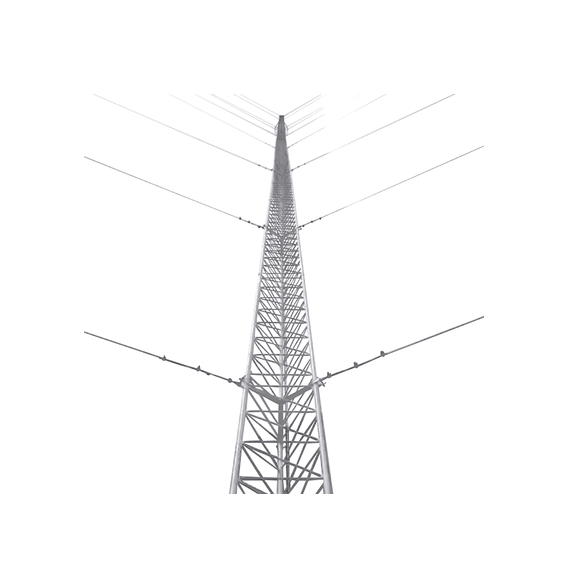

SYSCOM TOWERS KTZ45E051 KTZ-45E-051 Kit de Torre Arriostrada de Piso de 51 m Altura con Tramo STZ45 Galvanizado Electrolítico (No incluye retenida).

Marca: SYSCOM TOWERS

Referencia: KTZ45E051

Disponible en stock: 21 Artículos

Deprisa!! Solamente 21 ¡productos en stock!

$108,596.79

IVA incluido

Solicitar Información por Whatsapp

Solicitar Información por Correo

Llamar por Teléfono

Política de seguridad

(editar con el módulo de Información de seguridad y confianza para el cliente)

Política de entrega

(editar con el módulo de Información de seguridad y confianza para el cliente)

Política de devolución

(editar con el módulo de Información de seguridad y confianza para el cliente)

Descripción
Detalles del producto

KTZ45E051 Kit de Torre Arriostrada de Piso de 51 m Altura con Tramo STZ45 Galvanizado Electrolitico (No incluye retenida). KTZ-45E-051

Características Destacadas:

Producto elaborado Bajo Normativa ISO 9001:2015.
Gran Elevación / Bajo costo.
100% Inspección de Ensamble Tramo - Tramo.
Galvanizado por Electrolisis de acuerdo a normativa ASTM B-633.
Ideal para zonas secas libres de corrosión.

Características Físicas:

Carga Axial Máxima: 500 Kg.
Altura: 51 metros (17 tramos).
Resistencia al viento: 200 km /hr.
Protección anticorrosiva: Galvanizado Electrolítico (AST B-633).
Aplicación: Intemperie (Zonas desérticas o baja humedad).

Incluye los siguientes componentes:

Cantidad	Modelo	Descripción
17	STZ45	Tramo de torre de 45 cm de ancho de cara.
1	SCZ45	Copete de torre de 45 cm con opresor para pararrayo.
1	SBZ45	Base para torre de 45 cm.
1	SAB45	Ancla para base de torre 35/45.
6	SJB45	Brida de sujeción de Retenida.
3	SAZ45	Ancla de piso para Retenida.
3	SAZ60G	Ancla de piso para Retenida tipo Paleta
36	CUELLO-14-HDG	Cuello para cable de retenida
108	NUDO-14-FJG	Abrazadera tipo perro de 1/4 .

No incluye cable de retenida. Se recomiendan 780 metros de retenida de 1/4 (SRET-635-CAM) o diámetros superiores.

No incluye Tensores. Se recomiendan 18 tensores de 5/8 x 9 . (TEN5/8X9OGJ o TEN5/8X9OQJ).

**El NO usar accesorios de instalación como Bridas Base de torre Ancla de torre o Anclajes de Retenida se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación (No incluido):

Cantidad	Modelo	Descripción
2	EIGSLSE	Estrobo tipo LED Autónomo con fotocelda panel solar y batería. Tipo L810.
2	HLU3R2	Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo y 3 en blanco.

Sistema de línea de vida (No incluido):

Cantidad	Modelo	Descripción
1	SHE-LV	Par de herrajes de sujeción
3	S-GULV	Guía para línea
54	SRET-338CAM	Cable de 3/8
6	NUDO-38FJG	Nudo forjado 3/8
2	CUELLO-38-HDG	Cuello 3/8
1	TRY-ACC-SLIDER	(Opcional) Carro de Seguridad para Instalador.
1	SYS-USA7B	(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

Cantidad	Modelo	Descripción
1	TG45AB	Electrodo de puesta a tierra de 45 A con Electrodo Filtro y Compuesto H2Ohm
1	S610	Registro plástico.
3	TGCR11	Conector de Ojo
2	TGAB18	Conector para Varilla
1	TGBUSG10	Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)

* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre (No incluido):

Cantidad	Modelo	Descripción
1	TGTDPC	Punta Pararrayo con Mástil de Aluminio (MASTIL1.2)
1	TG45AB	Electrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM) brújula y nivel.
1	S610	Registro plástico chico.
1	ANTIOX	Aerosol para protección de terminales.
3	TGCR11	Conector de Ojo.
2	TGAB18	Conector para Varilla.
34	TGAC114	Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0
