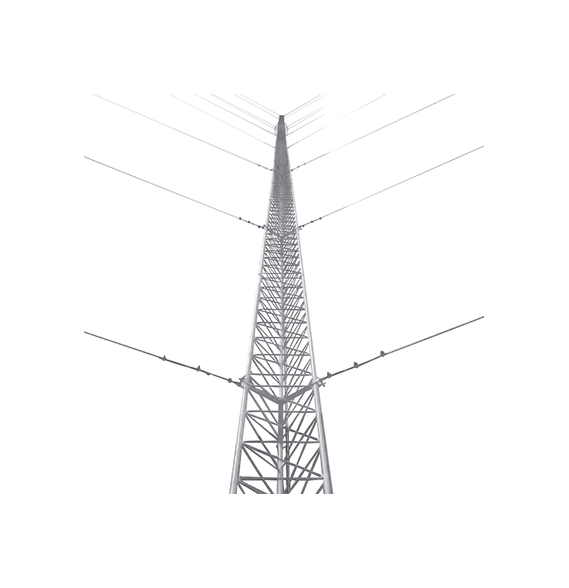

SYSCOM TOWERS KTZ30G009 KTZ-30G-009 Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida).

SYSCOM TOWERS
KTZ30G009
119 Artículos
Deprisa!! Solamente 119 ¡productos en stock!
$15,556.86
IVA incluido

  Política de seguridad

(editar con el módulo de Información de seguridad y confianza para el cliente)

  Política de entrega

(editar con el módulo de Información de seguridad y confianza para el cliente)

  Política de devolución

(editar con el módulo de Información de seguridad y confianza para el cliente)

KTZ30G009 Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida). KTZ-30G-009

Características Destacadas:

  • Producto elaborado Bajo Normativa ISO 9001:2015.
  • Gran Elevación / Bajo costo.
  • 100% Inspección de Ensamble Tramo - Tramo.
  • Galvanizado por Inmersión en Caliente acorde a NMX-H-004-SCFI-2008.
  • Ideal para zonas costeras de alta humedad o áreas industriales.

Características Físicas:

  • Carga Axial Máxima: 200 Kg.
  • Altura: 9 metros (3 tramos).
  • Resistencia al viento: 200 km /hr.
  • Protección anticorrosiva: Galvanizado por inmersión en caliente (NMX-H-004-SCFI-2008).
  • Aplicación: Intemperie (Zonas Húmedas).

Incluye los siguientes componentes:

CantidadModeloDescripción
3STZ30GTramo de torre de 30 cm de ancho de cara.
1SCZ30PGCopete de torre de 30 cm con opresor para pararrayo.
1SBA30GBase para torre de 30 cm.
1SAB30GAncla para base de torre.
2SJB30GBrida de sujeción de Retenida.
3SAP02GAncla de piso para Retenida.
12CUELLO-14-HDGCuello para cable de retenida
36NUDO-316-FJGAbrazadera tipo perro de 3/16 .

No incluye cable de retenida. Se recomiendan 75 metros de retenida de 1/8 (SRET-318-CAM ) o diámetros superiores.

No incluye Tensores. Se recomiendan 6 tensores de 1/2 x 6 . (TEN1/2X6OGJ o TEN1/2X6OQJ).

**El NO usar accesorios de instalación como Bridas Base de torre Ancla de torre o Anclajes de Retenida se considera una pérdida de garantía del equipo y cualquier adaptación adicional queda a responsabilidad del instalador.**

Accesorios complementarios (No incluidos):

Sistema de Señalización/Iluminación  (No incluido):

CantidadModeloDescripción
2EIGSLSEEstrobo tipo LED Autónomo con fotocelda panel solar y batería. Tipo L810.
2HLU3R2Montaje para lámpara de obstrucción EIGSLSE

*La norma de señalización dicta que la torre debe estar pintada en 7 franjas de igual tamaño; 4 franjas en tono naranja-rojizo  y 3 en blanco.



Sistema de línea de vida (No incluido):

CantidadModelo Descripción
1SHE-LVPar de herrajes de sujeción
1S-GULVGuía para línea
12SRET-338Cable de 3/8
6NUDO-38FJGNudo forjado 3/8
2CUELLO-38-HDGCuello 3/8
1TRY-ACC-SLIDER(Opcional) Carro de Seguridad para Instalador.
1SYS-USA7B(Opcional) Arnés de Suspención.

*La NOM-009 marca como obligatorio el uso de sistemas que frenen la caída accidental en una estructura.

¡Nuevo! Kit Pararrayo + Tierra física con Cable. Marca LINKEDPRO (No incluido)

KLP-TZ09-PRO.- ¡Todo incluido! Ideal para torres de 9 m con dipolo corona cableado y electrodos con 10 años de garantía.

O también puede cotizar individualmente los siguientes componentes de Tierra física o Pararrayo:

Sistema de Tierra Física Recomendada para Torre y Equipo montado en ella (No incluido):

CantidadModelo Descripción
     1TG45ABElectrodo de puesta a tierra de 45 A con Electrodo Filtro y Compuesto H2Ohm
     1S610Registro plástico.
     3TGCR11Conector de Ojo
     2TGAB18Conector para Varilla
     1TGBUSG10Barra de Unión con Aisladores de 1000A de Capacidad (Sin Gabinete)
* Se recomienda el uso de cable de cobre forrado cal. 4 AWG (SLY-287-GRN) para aterrizaje del electrodo hasta la torre. Para equipos en torre se puede utilizar cal. 6 AWG (SLY-291-GRN).

Sistema de Pararrayos Básico Recomendado paraTorre  (No incluido):
CantidadModelo Descripción
        1TGTDPCPunta Pararrayo con Mástil de Aluminio (MASTIL1.2)
        1TG45ABElectrodo de 45 Amp. Con un saco de compuesto mejorador de impedancia(H2OHM) brújula y nivel.
        1S610Registro plástico chico.
        1ANTIOXAerosol para protección de terminales.
        3TGCR11Conector de Ojo.
        2TGAB18Conector para Varilla.
        2TGAC

Aislador para torre.

*La punta tipo dipolo ofrece un cono de protección de 72° debajo del serpentín. Se recomienda para zonas de baja incidencia de rayos.
*Se recomienda cable de cobre calibre 2/0 para realizar la integración (SLY-346-BLK). Considerando una instalación del electrodo a máximo 3 metros de la torre se usan aprox. 8 metros.

Ver diagrama de conexión de Tierra Física + Pararrayo en el siguiente DIAGRAMA.

Recomendaciones:

Asegúrese de que la instalación sea realizada por un profesional capacitado.
Programe un plan de mantenimiento para revisión de tensiones en retenidas y ajuste de tornillería.
No instalar paneles solares a más de 6 metros de altura. Revisar la compatibilidad entre celdas solares y montajes.
Debe de realizarse un estudio de esfuerzos cuando se coloque una carga excéntrica en torre. Ésta puede causar torsión y flexión excesiva en torre causando fallas estructurales.
La torre debe ser pintada en tono naranja-rojizo y blanco en 7 franjas de igual altura empezando y terminando en naranja-rojizo (SYSCOM no realiza el trabajo de pintura de la torre).
Se recomienda iluminar la torre al menos en la punta con una lámpara color rojo.

Diagrama Representativo: Instalación de Retenida Versión 2.0


width=


Imágenes de Instalación


LOGO

KTZ-30G-009 Kit de Torre Arriostrada de Piso de 9 m Altura con Tramo STZ30G Galvanizada en Caliente. (No incluye retenida). KTZ30G009
