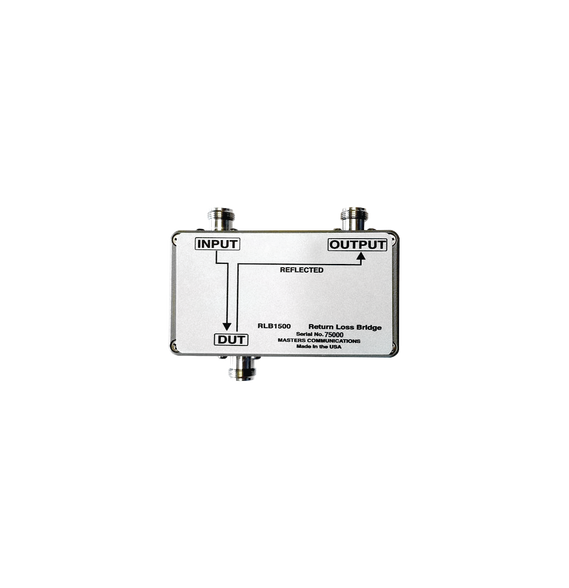

Syscom RLB1500 RLB-1500 Puente Medidor de Pérdida por Retorno 0.5-1000 MHz.

RLB1500 Puente Medidor de Perdida por Retorno, 0.5-1000 MHz. RLB-1500

• Rango de operación: 0.5 - 1500 MHz.
• Pérdida de inserción: 18 dB @ 5 MHz a 21 dB @ 1 5 GHz.
• Directividad: 35 dB mínimo de 500 kHz a 1 5 GHz la directividad típica supera los 40 dB más del 80% del rango.
• Pérdida de retorno del puerto de entrada: 14 dB como mínimo.
• Pérdida de retorno del puerto de salida: 10 dB como mínimo.
• Peso: 9 onzas.
• Dimensiones: 4 75 x 2 6 x 1 55 pulgadas (tamaño de la caja) o 4 75 x 3 8 x 1 55 pulgadas (caja y conectores).
• Espacio entre los conectores de entrada y salida: 2.95 pulgadas de centro a centro.
• Construcción: Caja fundida a presión de aluminio.
• Conectores: Todos son Huber Suhner tipo N hembra con oro sobre pasador niquelado de 8 hojas.
• Potencia de entrada accidental a la capacidad del puerto DUT: 3.5 vatios continuos - 4 a 5 vatios intermitentes.
• Diferencial abierto / corto: (para calibración) 2 dB máximo a 1 5 GHz 1 2 dB típico a 1 5 GHz (peor caso).
• Aislamiento de voltaje de CC: El puerto DUT está bloqueado por CC (AC acoplado) permitiendo +/- 16 VCC Máximo (sólo en el puerto DUT).
• Choque: Soporta caída de 48 pulgadas a 1/2 pulgada de hormigón cubierto de madera contrachapada en cada una de las 6 superficies.
• Impermeable: No.
• Garantía: 1 año de piezas y mano de obra (no cubre el daño o el abuso del conector).

RLB-1500 Puente Medidor de Perdida por Retorno, 0.5-1000 MHz. RLB1500
