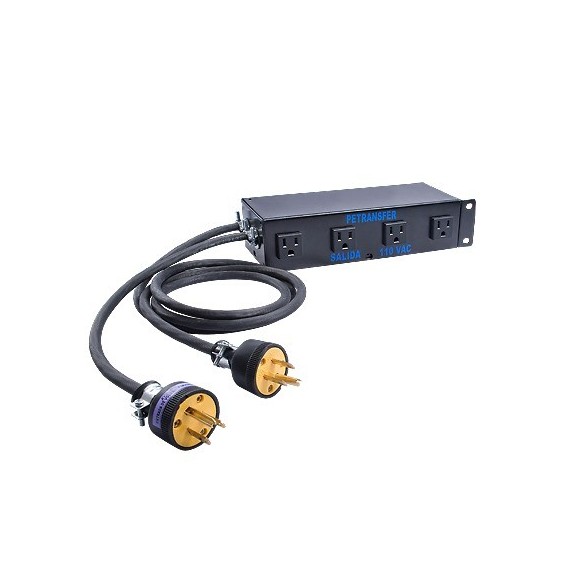

PETRANSFER Interface de Urgencia para Planta con Generador Electrico PE-TRANSFER

Funcionamiento:

El equipo es básicamente un relevador que en estado normal se alimenta de la clavija A (como normalmente se alimentaría cualquier equipo) pero en caso de un corte de corriente la toma de corriente cambia a la clavija B de forma rápida (15 ms aprox.) para evitar que los equipos se apaguen.

Información Destacada:

• Voltaje de entrada: 110 Vca 50/60 Hz
• Tipo de entrada clavija A: Nema 5-15P (conectado a línea de CFE alimentación constante)
• Tipo de entrada clavija B: Nema 5-15P (conectado a sistema de respaldo: baterías + inversor regularmente)
• Voltaje de salida: 110 Vca 50/60 Hz
• Tipo de salida: 4 x Nema 5-15R
• Corriente de salida máxima: 20 A  totales x 4 salidas.
• Voltaje de Conmutación: 75 Vca  ± 5 Vca.
• Tiempo de reactivación de corriente: 15-20 ms.

Notas de Seguridad:

• El PETRANSFER al funcionar con corriente de la toma de CFE es transparente: arroja lo mismos valores eléctricos ya existentes en la red.
• Un sistema con PETRANSFER no tiene una corrección de voltaje ni cuenta con protección contra picos transitorios o sobrevoltajes.
• Un PETRANSFER tiene un voltaje de conmutación  de 77 a 75 Vca por tanto un sub voltaje podría entrar a su sistema y podría llegar a generar daño en equipo delicado.
• Por esos puntos aunque el equipo se ha llegado a utilizar para aplicaciones de telecomunicaciones... realmente no se puede considerar un sustituto de un UPS.
  Se podría usar únicamente cuando en la clavija donde alimentará el sistema principal  se tenga una señal limpia un voltaje constante que incluya una correcta puesta a tierra sistema contra sobre voltajes permanentes y transitorios acorde al entorno y del lado B de emergencia un sistema que ofrezca las mismas condiciones.

Nota técnica:

El cable más cercano a los contactos es el que va al inversor o sistema de respaldo (encerrado en rojo). El otro se conecta a la línea permanente de corriente eléctrica.
