EMR CORPORATION 241041P5 24104-1/P5 Multiacoplador y Preselector EMR 138-225 MHz 3-4

241041P5 Multiacoplador y Preselector EMR, 138-225 MHz, 3-4 Canales, 3-8 MHz Ancho de Banda, N Hembra (Ant.) /BNC Hembra (Salidas). 24104-1/P5

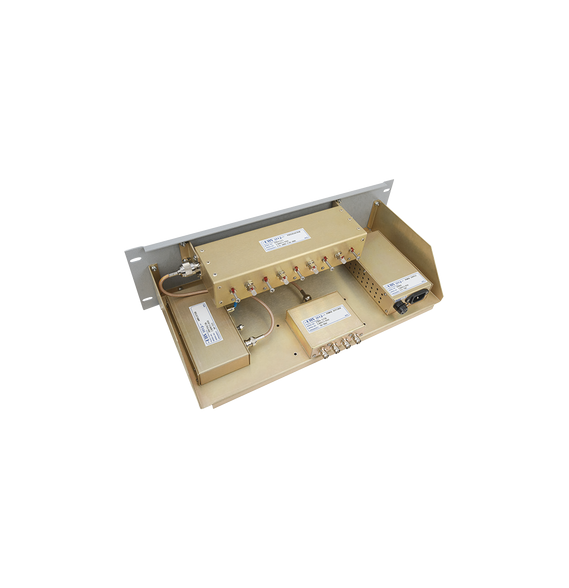

     Multiacoplador con Preselector 138-225 MHz para Rack 19 in.

     Aplica únicamente para Recepción de señal cuyo principio de funcionamiento se basa en la recopilación de la señal externa a través de la antena que se conecta al PRESELECTOR que es un filtro Pasa-Banda Pasivo ajustable en un ancho de banda de 3 a 8 MHz dentro del rango de frecuencia de 138 a 225 MHz para posteriormente interconectarse al MULTIACOPLADOR que se conforma de un Pre-Amplificador de 20 dB de ganancia alimentado externamente de 115 Vca. cuya polarización de funcionamiento es de 13.6 Vcc. complementado en la etapa final por un divisor de potencia pasivo de 1 a 4 salidas disponibles para proveer la señal a 3 ó 4 Receptores generalmente Repetidores de RF.

• Rango de Frecuencia: 138-225 MHz.
• Número de Canales: 3-4.
• Ancho de Banda: 3-8 MHz.
• Numero de Resonadores: 5.
• Aislamiento Rx-Rx: +20 dB.
• Voltaje del Sistema: 115 Vca.
• Ganancia del Amplificador: +20 dB.
• Tipo de Amplificador: E-pHEMPT.
• Figura de Ruido del Amplificador: 3.0 dB.
• IP de 3er Orden del Amplificador: +42 dBm.
• Compresión a 1 dB del Amplificador: +21 dBm.
• Voltaje de Polarización del Amplificador: 13.6 Vcc.
• Corriente de Consumo del Amplificador: 200 mA.
• NF del Sistema (Típico): 5.0 dB.
• Impedancia Nominal: 50 Ohm.
• VSWR max.@ Resonancia: 1.25:1
• Rango de Temperatura: -30ºC a +60ºC.
• Dimensiones (Alto x Ancho x Fondo): 134 x 483 x 254 mm.
• Conectores: Entrada / Salida: N / BNC Hembras.
• Peso para Empaque: 5.5 Kg.

    * Pregunte por Tiempo de Entrega.
