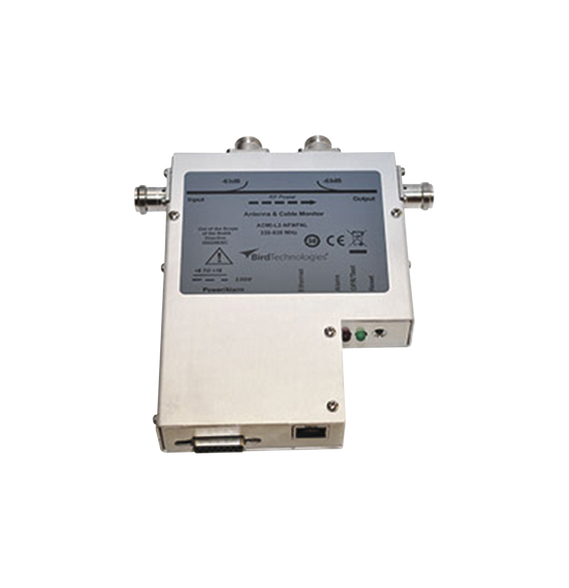

BIRD TECHNOLOGIES ACMIL1NFNFNL ACMI-L1-NFNFNL Monitor de Antena y Cable con Alarma 13

ACMIL1NFNFNL Monitor de Antena y Cable con Alarma, 136-225 MHz, 100 Watt, N Hembra/ N Hembra/ N Hembra, 12 Vcc. ACMI-L1-NFNFNL

     Monitor de Antena y Cable con Alarma 136-225 MHz 100 Watt. 12 Vcc.

• El Monitor de Antena y Cable de BIRD es la solución confiable para monitorear sus sistemas de transmisión de RF.
• Los proveedores de servicios y el usuario final autosuficiente pueden depender de este monitor y alarma para mantener sus sitios críticos en funcionamiento.
• Diseñado para detectar fallas de antenas y cables que los monitores VSWR internos del transmisor pueden no detectar.
• Un acoplador integral con alta directividad optimiza la precisión de la medición.
• Mide pequeños cambios en la VSWR de la antena con altas pérdidas en el alimentador y en la interfaz y proporciona una funcionalidad precisa de medición de potencia de RF en línea.

     Características del producto

• Proporciona múltiples alarmas si ocurre una falla en la antena o el cable.
• Mide la potencia promedio real de señales con características de pico a promedio altas; funciona con cualquier modulación.
• Monitorea la potencia de salida del transmisor e incluye alarmas de baja o alta potencia.
• Acceso remoto con monitoreo y control a través de interfaces seriales y Ethernet.
• Se incluye como entrada estándar Push-To-Talk (PTT) para evitar la activación de falsas alarmas cuando el transmisor (radio) no está activado.

      Aplicaciones

• 3G
• Transmisión de baja potencia.
• CDMA y CDMA 2000
• Borde
• GSM
• Microonda
• Paginación
• TDMA
• TETRA Y TETRAPOL
• VHF y UHF
• LMR
• WLL

     ESPECIFICACIONES

     Medición

• Rango de frecuencia: 136 a 225 MHz.
• Rango de medición ACMI: 2 5 a 100 W.
• Precisión de potencia: 136 a 225 MHz ± 10%
• Pérdida de inserción: 108 a 960 MHz 0 1 dB
• VSWR para 108 a 960 MHz: 1.07 (conectores N o 7/16)
• Directividad reflejada para 108 a 960 MHz: 30 dB

     Características VSWR de la Alarma

• Punto de ajuste de alarma: 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5 a 1.
• Tipo de contacto de relé: Seco forma C contactos de relé común normalmente abierto normalmente cerrado.
• Clasificación de contacto: 100 VDC @ 0.5A
• Alarma visual: El LED rojo se iluminará para indicar una alarma.
• Estímulo: Cuando se exceda el punto de ajuste del VSWR tiempo de respuesta proporcional a la sobrecarga.
• Restablecer: Entrada remota del interruptor de restablecimiento mecánico local (Restablecer si VCC es de 0 a +0 8 voltios).
• Presione para hablar: + 5 / + 24 VCC para activar.

     Sistema

• General: Sensor Thruline® para inserción directa en línea de 50 ohm.
• Potencia máxima de la sección de línea: Depende de la frecuencia y el conector.
• Productos de intermodulación pasiva: Menor de -130 dBc.
• Requisitos de alimentación ACMI: ± 9 a 18 VCC o ± 18 a 36 VCC o ± 36 a 72 VCC.

     Interfaces

• Conectores: Hembra N TNC o BNC.
• Acoplamiento: -63 dB aprox. Sujeto a cambios en la potencia de escala completa.
• Conectores RF: N o 7/16 DIN consulte tabla.
• Conector de alarma / alimentación: Conector “D” hembra de 15 pines.
• Puerto serie (ACM): RS-232 9600 baudios sin paridad 8 bits de datos 1 bit de parada sin protocolo de enlace.
• Puerto Ethernet (ACMI): 10/100-BASE-T (detección automática) Versión de Ethernet 2.0 / IEEE 802.3
• Protocolos: ARP UDP / IP DHCP BOOTP Auto IP HTTP y SNMP.
• LED izquierdo: Ámbar: 10 Mbps. Verde: 100 Mbps.
• LED derecho Ámbar: semidúplex. Verde: dúplex completo.
• Seguridad: Cifrado de 128 bits.

     Medio Ambiente

• Temperatura de funcionamiento: 32 °F a 122 °F (0 °C a 50 °C).
• Temperatura de almacenamiento: -4 °F a 176 °F (-20 °C a 80 °C).
• Humedad: De 0 a 95% máxima (sin condensación).
• Altitud: Hasta 3000 metros sobre el nivel del mar.

     Físicas

• Tamaño (con conectores): 7.6 x 7.2 x 1.06 (192 mm x 183 mm x 27 mm).
• Peso: Menor de 2 lb (0.9 kg).

ACMI-L1-NFNFNL Monitor de Antena y Cable con Alarma, 136-225 MHz, 100 Watt, N Hembra/ N Hembra/ N Hembra, 12 Vcc. ACMIL1NFNFNL
