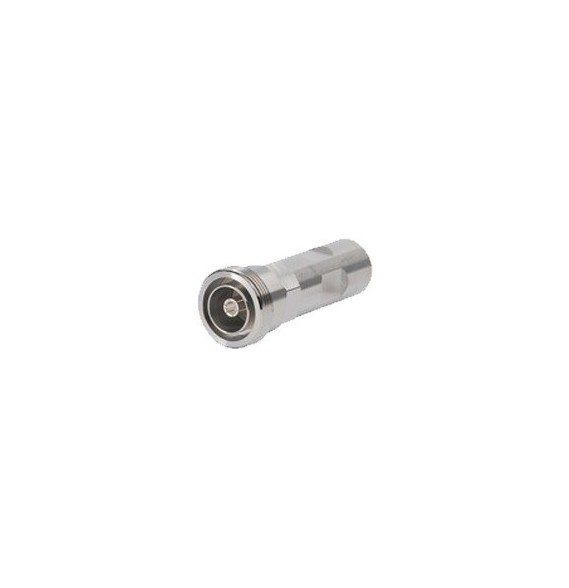

ANDREW L4TDFPS L4TDF-PS Conector DIN 7/16 para 1/2

L4TDFPS Conector DIN 7/16 para 1/2 L4TDF-PS

Clasificación del producto

• Marca HELIAX® | Parada Positiva™
• Tipo de producto Conector inalámbrico y radiante

Especificaciones generales

• Interfaz 7-16 DIN Hembra
• Estilo de cuerpo Recto
• Ángulo de montaje recto

Especificaciones Electricas

• Impedancia del conector 50 ohms
• Banda de frecuencia operativa 0 – 8800 MHz
• Potencia media a frecuencia 1 1 kW a 900 MHz
• Impedancia del cable 50 ohms
• IMD de tercer orden típico -120 dBm a 910 MHz
• Método de prueba IMD de tercer orden Dos portadoras de +43 dBm
• Voltaje de funcionamiento de RF máximo (vrms) 1415 00 V
• Tensión de prueba de CC 4000 V
• Resistencia de contacto exterior máximo 1 50 mOhm
• Resistencia de contacto interno máximo 0 80 mOhm
• Resistencia de aislamiento mínimo 5000 MOhm
• Pico de potencia máximo 40 00 kW
• Pérdida de inserción típica 0 05 dB
• Efectividad de blindaje -110 dB

L4TDF-PS Conector DIN 7/16 para 1/2 L4TDFPS
