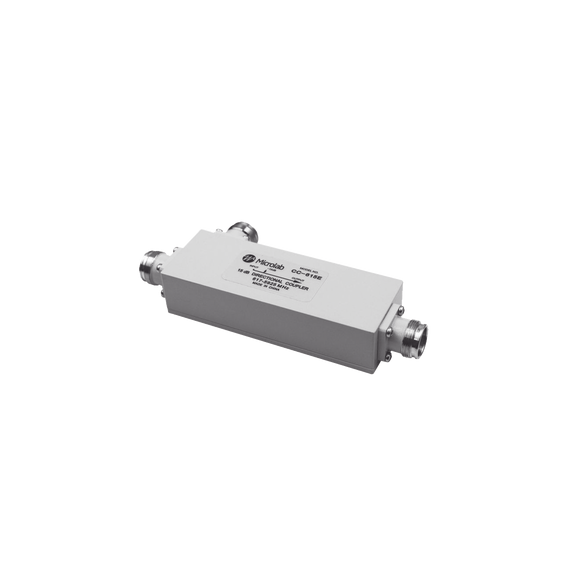

MICROLAB CC615E CC-615E Acoplador direccional 15dB 617-5925MHz 300W-161dBc 4.3-10 IP6

CC615E Acoplador direccional 15dB 617-5925MHz 300W-161dBc 4.3-10 IP67 CC-615E

ACOPLADOR DIRECCIONAL 15DB 617-5925MHZ 300W-161DBC 4.3-10 IP67

Descripcción

La serie CC-6xxE  está diseñada para cubrir de 617 a 5925 MHz. Las unidades acoplan una fracción definida de señal con reflejos o pérdidas mínimas. La disponibilidad en una amplia gama de valores de acoplamiento hace que esta serie sea útil para optimizar la distribución de energía requerida en los sistemas de antena distribuida pasiva (DAS) 5G. El rango de frecuencia extremadamente amplio permite su uso con antenas multibanda sistemas de cable con fugas y estaciones base inalámbricas. Con juntas de soldadura mínimas y un dieléctrico de baja pérdida la pérdida disipativa se ha minimizado y se ha mejorado la confiabilidad.

Características

• Acopladores direccionales de banda ultra ancha para distribución de señal 5G FR1
• Potencia de línea principal promedio de 300 W
• Pérdida mínima de inserción de RF y alta directividad
• PIM bajo garantizado
• 4.3-10 Conectores
• Clasificación IP67
• Queja RoHS

Especificaciones

Frecuencia: 617 a 5925 MHz
Directividad: 20 dB min para 617-2700MHz
                      18 dB min para 2700-4900MHz
                      17 dB min para 4900-5925MHz
VSWR: 1.20:1 max para 617-3800MHz
              1.30:1 max para 3800-5925MHz
PIM: - 161 dBc (-118 dBm) mín.
Potencia nominal: 300 W promedio 1 kW pk*
Pérdida disipativa: 0 3 dB máx
. Impedancia: 50 Ω nominal
Retardo de grupo: 1 2 ns típ.
Entorno: -40 °C a +75 °C IP67
Acabado de la carcasa: Pintado
Conectores: 4 3-10 (f) brida triplaca de 4 orificios
Peso: 0 9 lb (0 41 kg)
Dimensiones:
5-8 dB: 5 53 x 1 64 x 1 10 pulgadas
[140 5 x 41 6 x 28 mm]
10-20 dB: 5 61 x 1 72 x 1 10 pulgadas
