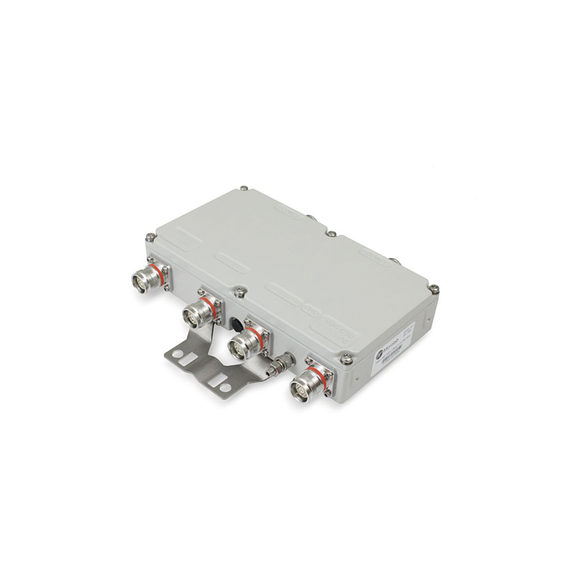

MICROLAB BK745E BK-745E DIPLEXOR Dual PCS/AWS+WCS 100W -161dBc 4.3-10 IP67 .

BK745E DIPLEXOR Dual PCS/AWS+WCS 100W -161dBc 4.3-10 IP67 . BK-745E

DUAL DIPLEXOR PCS/AWS+WCS 100W -161DBC 4.3-10 IP67 .

Descripción

Microlab BK-745 es un Diplexor dual que permite combinar y separar las señales en la banda PCS 1850 – 1990 MHz con las bandas AWS-WCS 1695 – 1780 MHz y 2110 – 2360 MHz. Para minimizar la interreacción de bandas las entradas están bien aisladas y tienen una pérdida de inserción mínima en sus respectivas bandas de frecuencia.
El Diplexer ha sido diseñado utilizando técnicas patentadas pasivas que minimizan el costo y el tamaño. Al mismo tiempo garantiza una pérdida mínima y una fiabilidad muy alta con potencias de entrada de hasta 100 W por entrada.
La configuración de montaje de unidad doble para aplicaciones Quad Diplexer está disponible como modelo Microlab BK-745EW.

Características

• Diplexor doble compacto
• Integra PCS con AWS/WCS
• Aislamiento de entrada de 40 dB
• PIM bajo garantizado
• Hasta 100 W de potencia
• Pérdida mínima de inserción de RF
• Robusto Alta Confiabilidad
• RoHS
• Incluye soporte de montaje.

Especificaciones

BK-745E DIPLEXOR Dual PCS/AWS+WCS 100W -161dBc 4.3-10 IP67 . BK745E
