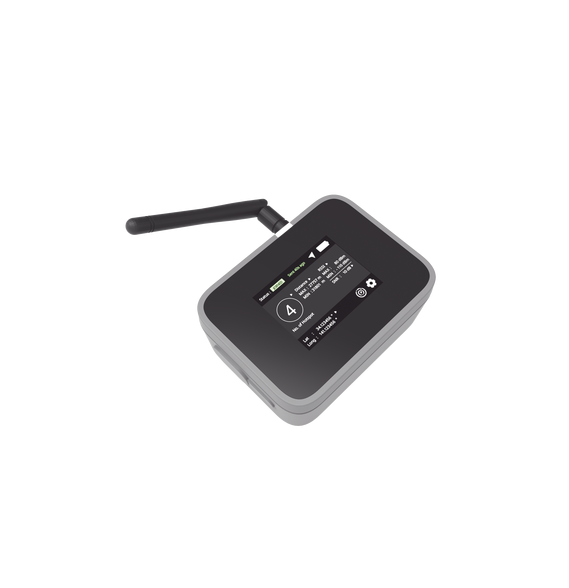

RAKWIRELESS RAK10701P RAK10701P Probador de cobertura de red Lora con estuche rigido

RAK10701P Probador de cobertura de red Lora con estuche rigido RAK10701P

El probador de campo RAK10701-P para LoRaWAN es un WisNode listo para usar para evaluar la red LoRaWAN implementada que viene en un estuche rígido y dos tipos de antena diferentes. Tiene un GNSS y una pantalla táctil LCD para la interfaz de usuario que muestra la cantidad de puertas de enlace que el dispositivo puede alcanzar y otros parámetros como la distancia aproximada RSSI y SNR. Está alimentado por una batería recargable y se puede cargar a través de la interfaz USB tipo C.

Características

·        Admite regiones LoRaWAN: RU864 IN865 EU868 US915 AU915 KR920 y AS923-1/2/3/4

·        Compatible con LoRaWAN 1.0.3

·        Funciona con Helium Network TheThingsNetwork y con puntos finales personalizados con otras redes LoRaWAN

·        Protegido por un estuche rígido que es ideal para el trabajo de campo

·        Incluye dos tipos de antena diferentes

·        Muestra el número de puertas de enlace/puntos de acceso en el rango

·        Muestra los niveles mínimos y máximos de RSSI

·        Muestra la distancia mínima y máxima a las puertas de enlace/puntos de acceso dentro del rango

·        Compatible con WisToolBox y permite configuración inalámbrica vía BLE

·        Alimentado por batería de 3200 mAh

·        Recargable a través de un conector USB tipo C

·        Pantalla táctil TFT de 320x240

·        Antena externa de 2 3 dBi mediante conector RP-SMA

·        Temperatura de funcionamiento: -10 °C ~ 60 °C

·        Temperatura de almacenamiento: -40°C ~ 80°C

Descripción general

Probador de campo RAK10701-P para LoRaWAN con antena externa.

Hardware

La especificación de hardware se clasifica en cinco (5) partes. Muestra la interfaz del rastreador. También cubre los parámetros de rf antenas eléctricos ambientales y mecánicos que incluyen los datos tabulares de las funcionalidades y valores estándar del probador de campo RAK10701-P para LoRaWAN.

Interfaces

El probador de campo RAK10701-P para LoRaWAN tiene cuatro interfaces que son la pantalla táctil LCD el botón externo el puerto de antena y el conector USB.

Pantalla táctil LCD TFT

La pantalla táctil LCD es la interfaz principal del dispositivo. La mayor parte de la interacción del usuario se realiza a través de la pantalla táctil LCD.

Pantalla LCD

Puede interactuar con el dispositivo y verificar los datos necesarios en la prueba de campo de su red LoRaWAN. Los iconos resaltados en el cuadro rojo son las áreas sensibles al tacto. Otras partes de la pantalla no responderán a ninguna entrada táctil.

Botón Externo

Hay un botón externo en RAK10701 que se puede usar en varios escenarios.

1.         Encendido y apagado (manteniendo durante cinco segundos)

2.         Enlace ascendente forzado (doble clic)

3.         Dormir y despertar (un solo clic)

Antena Conector RP-SMA

En la parte superior del probador de campo RAK10701-P para LoRaWAN hay un puerto RP-SMA para la antena externa.

Puerto de antena RAK10701-P RP-SMA

Hay dos antenas incluidas en el RAK10701-P una con ganancia de 2.0 y 2.3dBi

USB tipo C para carga y configuración de WisToolBox

También hay una interfaz USB en RAK10701. Puedes usar WisToolBox (abre en ventana nueva)software para configurar los dispositivos mediante conexión USB. También tiene la opción de configurar el dispositivo de forma inalámbrica a través de una conexión BLE utilizando la aplicación móvil WisToolBox (abre en ventana nueva)compatible con iOS y Android.

Frecuencias de funcionamiento de LoRaWAN

El probador de campo RAK10701-L para LoRaWAN es compatible con la banda de Anerica del Norte.

Suministro de batería

El probador de campo RAK10701-P para LoRaWAN está equipado con una batería recargable de iones de litio de 3 7 V incorporada con una capacidad de 3200 mAh. Esto se puede cargar a través de una interfaz de conector USB tipo C.

Características Ambientales

La siguiente tabla enumera los requisitos de temperatura de funcionamiento y almacenamiento.

Características mecánicas

·        Dimensiones: 100 mm x 75 mm x 38 mm

·        Peso: aproximadamente 8 6 oz (243 8 g) sin batería
