EPCOM INDUSTRIAL SSPBLV5 SS-PBL-V5 Montaje para Panel Solar de Poste o Torre Galvaniz

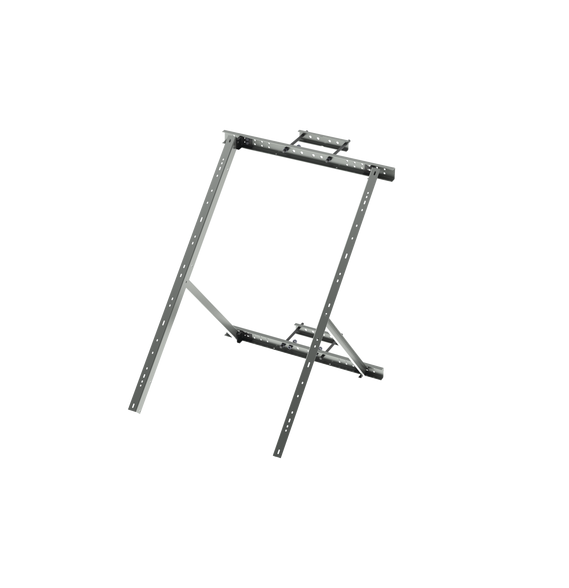

SSPBLV5 Montaje para Panel Solar de Poste o Torre Galvanizado Electrolitico (Ver Compatibilidad). SS-PBL-V5

Características Funcionales:

• Diseño Robusto.
• Fácil Armado
• Alta resistencia Mecánica
• Incluye bracket de sujeción (No se requiere fleje)
• Alta compatibilidad entre módulos solares (Ver compatibilidad)
• Acabado en Galvanizado electrolítico para retrasar la generación de óxido.
• Peso: 15 kg.
• Recomendado únicamente para ángulos de inlinación de 25° a 50°.

Compatibilidad Para Instalación:


	Compatibilidad  En Torre		Compatibilidad  En Poste
Modelo	1        Celda	2  Celdas	1  Celda	2  Celdas
PRO-PROSE-5012
PRO-PROSE-8512
PRO-PROSE-12512
PRO-PROSE-15012
PROSE-230W
PRO-PROSE-25024
WK-5012
WK-8512
WK-12512
WK-15012
WK-230W
WK-25024
SW-50
SW-85
SW-150
SW-250			*
EPL5012
EPL8512
EPL12512
EPL15012
LR528HTH225M

Aceptable
No recomendable

* Para la instalación del panel SW-250 es necesario realizar perforaciones adicionales en el marco del panel.


** Para instalación de un segundo panel solar se debe comprar un kit de tornillos modelo SS-P-B-KIT.

Recomendaciones de Instalación.

• La instalación debe ser elaborada por personal capacitado (2 Personas).
• No recomendado para zonas de altas corrientes de aires.
• La instalación no debe exceder los 6 metros de altura al nivel promedio de suelo.
• Mástil recomendado para instalación 6 ced. 40 como mínimo (8 diámetro externo máximo).
• Compatible con tramos STZ30 STZ30G STZ35 STZ35G STZ45 y STZ45G.
• No se recomienda instalar más de un montaje en la torre.
• Es Responsabilidad del instalador realizar una correcta cimentación del mástil o torre para asegurar una instalación segura.
• Recomendado únicamente para ángulos de inlinación de 25° a 50°.

El montaje no incluye mástil tramos  ni módulos solares.

SYSCOM no se hace responsable por instalaciones realizadas fuera de las recomendaciones de fabricante.

Instalación en Poste.

Instalación en Torre.



Empaque de Montaje.

SS-PBL-V5 Montaje para Panel Solar de Poste o Torre Galvanizado Electrolitico (Ver Compatibilidad). SSPBLV5
