Syscom PL1224GRC PL1224GRC Kit Solar de 35 W con PoE 802.3af y PoE Pasivo 24 Vcc para

PL1224GRC Kit Solar de 35 W con PoE 802.3af y PoE Pasivo 24 Vcc para una Camara IP y un Radio Ubiquiti airMAX o Cambium ePMP. PL1224GRC

Alimentación para un radio de enlace inalámbirco:

-Radio de hasta 10 W.

Lista de compatibilidad Ubiquiti Networks:

- LOCOM2.
- LOCOM5.
- ROCKETM2  ROCKETM5  R5AC-Lite

Lista de compatibilidad Cambium Networks:

- EPMP-5C  EPMP-5I.

Pinout de cable para alimentar equipos Cambium Networks:
- Se usa un cable con configuración PoE cruzada (No es un cable de datos cruzado).

Alimentación para una cámara IP:

-Cámara IP de hasta 14 W de consumo.

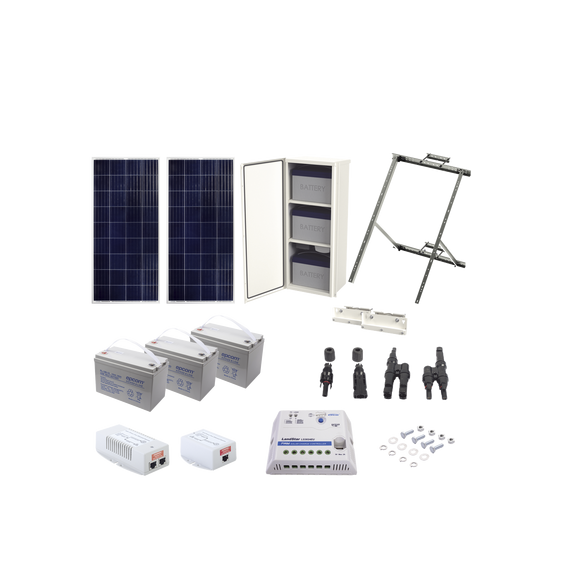

Lista de componentes incluidos en el kit:

2 x PRO15012     -Módulo fotovoltaico de 150 W 12 Vcc.
1 x LS3024EU        -Controlador de carga 30 A 12 Vcc.
3 x PL110D12      -Acumulador AGM VRLA 12 Vcc 100 Ah.
1 x TP-1224G           -Convertidor CD con PoE Pasivo de 12-24 Vcc 0.8 A.
1 x TP-1248GDHP   -Convertidor CD  Ent: 10-15 Vcc Sal: POE 802.3af/at.
1 x SS-PBL-V5         -Montaje para poste/torre para paneles solares.
1 x EI-PCB-04-11-03-W3S    -Gabinete de lámina galvanizada para baterías.

1 x PROSECB-02               -Conector doble MC-4.
1 x EPL01          -Conector sencillo MC-4.

No incluye el EI-PCB-40M-R2 montaje de gabinete para poste.

 Diagrama de instalación:

La proteccion LA302DC y uso de tierra fisica no las incluye el KIT pero son altamente recomendaos.

Se recomienda el uso de cable especializado y distancias previstas a continuación:

Respetar el uso de las siguientes distancias con una variación del 10% para el óptimo uso del cableado

PL1224GRC Kit Solar de 35 W con PoE 802.3af y PoE Pasivo 24 Vcc para una Camara IP y un Radio Ubiquiti airMAX o Cambium ePMP. PL1224GRC
