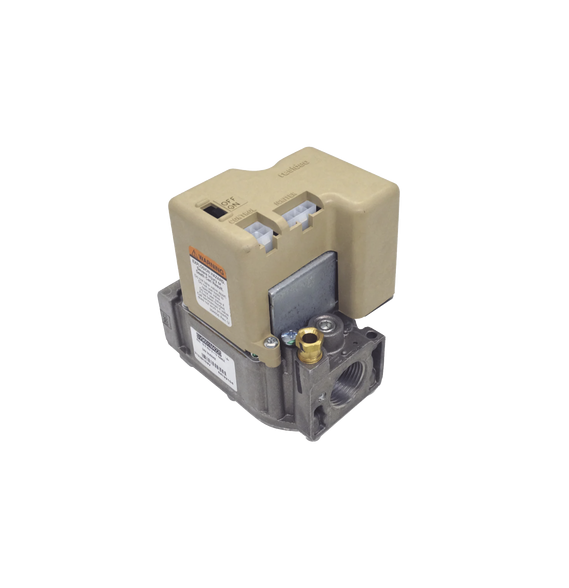

HONEYWELL HOME RESIDEO SV9601M4225B SV9601M4225/B Piloto de encendido intermitente de

Especificaciones del producto

Dimensiones (pulgadas)

3.2 pulgadas de ancho x 4.9 pulgadas de alto x 4.1 pulgadas de largo

Dimensiones (mm)

81 mm ancho x 124 mm alto x 104 mm largo.

Tipo de artículo

Producto

Montaje

0 a 90 grados en cualquier dirección desde la posición vertical de la perilla de control de gas incluso verticalmente.

Clasificaciones eléctricas

24 Vca

Frecuencia

50 Hz; 60 Hz

Voltaje

Llame para calor--24 Vac 60 Hz

Tiempo de respuesta de falla de llama (seg.)

1.6 segundos a 3 µA

Rango de temperatura ambiente (C)

-40 C a +79 C

Rango de temperatura ambiente (F)

-40 F a +175 F

Tipo de sistema de encendido

Encendido piloto de superficie caliente intermitente

Secuencia de encendido

Piloto Intermitente

Tipo de gas

LP

Sentido de llama

dos varillas

Fuente de ignición

Piloto

Ensayos de encendido para bloqueo

reintento continuo

Tiempo de prueba de encendido (seg.)

90 seg

Patrón de cuerpo

Directo

Características de apertura

Estándar

Ajuste del regulador de presión (psi)

wc de 10.0 pulg.

Ajuste del regulador de presión (kPa)

2.49 kPa

Tamaño de entrada/salida (pulg.)

3/4 pulg. NPT x 3/4 pulg. NPT.

Capacidad (ft³/hr)

Máximo a 1 pulg. PD: 300 ft³/hr; Máximo: 415 ft³/h; Mínimo--30 ft³/hr

Capacidad (m³/h)

Máximo a 1 pulg. PD: 8.5 m³/h; Máximo: 11.8 m³/h; Mínimo--0 8 m³/h

toma de presión

1/8 pulg. - NPT
